制冷装置维修与检测实训室,变频空调制冷制热综合实验设备,电冰箱

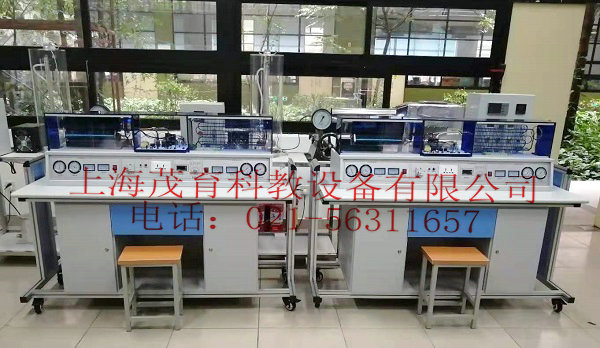

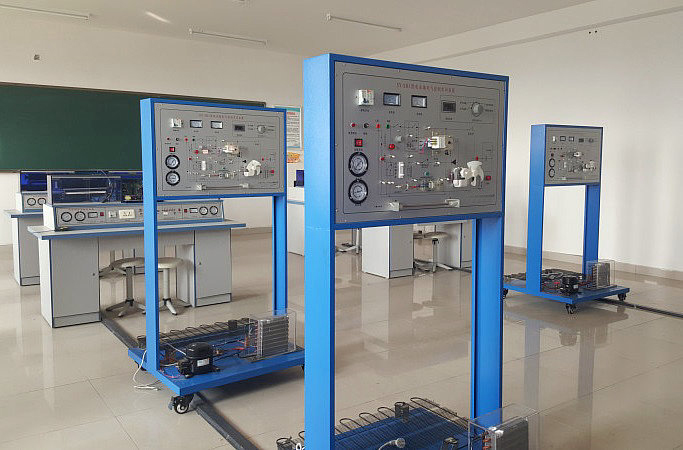

2022-10-21 16:10制冷装置维修与检测实训室主要承担城市热能应用技术、制冷与空调技术、生物质能应用技术等专业的实践教学、课程设计、毕业设计、技能鉴定等实践内容,并可对校外开展企业行业的制冷与空调安装维修工、中央空调操作员的技能培训。
一、主要仪器设备:
实训室设备包括变频空调制冷制热综合实验设备、电冰箱电气控制实训设备、电冰箱实物和常用的维修工具等。

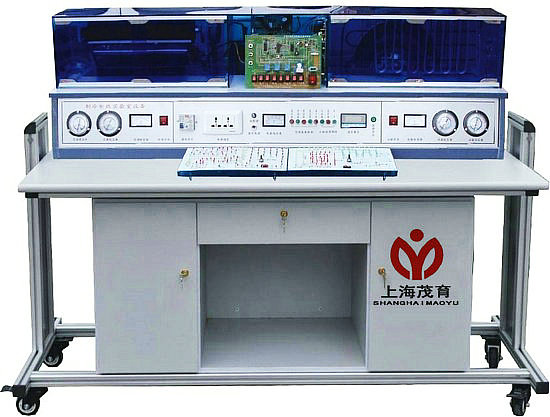

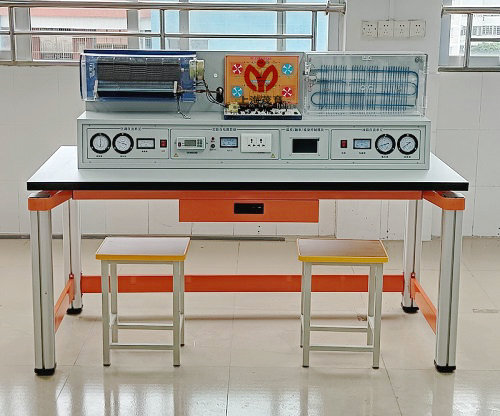

1、MYKT-07 变频空调制冷制热综合实验设备
本设备适合中等职业学校的制冷和空调设备运用与维修等专业的《制冷空调机器设备》《制冷空调装置的安装操作与维修》《制冷空调自动化》《空气调节技术与运用》等程的教学与实训。空调制冷制热实训台采用了变频技术,先将单相交流电源经整流桥整流成直流电,又经三相逆变桥把直流电“逆变”成频率任意可调的三相交流电,自动控制压缩机的速度达到节能的目的。另外新增加其它类型的空调、冰箱系统及电路十几 个机种,有利于学生更全面地掌握制冷制热技术。分体空调为立体结构,前面为仿真 室内机组,后部为仿真室外机组,室内机组改进为真实空调组件,外套真空调全透明外壳。冰箱方面也进行了改进,前后格分开:前面为冷冻室,后面为电冰箱压缩机、 工作室、加装温度调节器。
为了克服冰箱、空调温度显示的问题,空调制冷制热实训台又增加了教师故障演示软件、 巡回检测数码温度显示系统,可以很直观地观察制冷及制热系统中各关键点的温度。
功能特点:
1)线路绝对仿真。(与市场上的变频空调的总体结构、性能完全一样)
2)多点温度采集、巡回检测、数码显示。
①、空调器采用尖端纯直流变频技术节省能源,利于教学。
②、整体设计合理、紧凑,使实验室视野更加开阔。
3)软、硬件相结合,增加实验项目。
4)纯软件模拟仿真制冷、制热全过程。

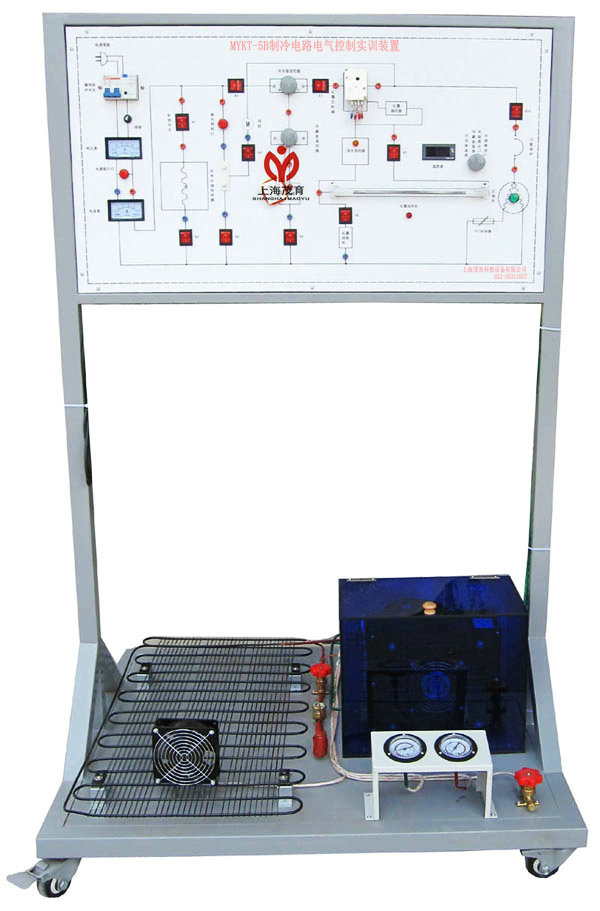

2、MYKT-5B制冷电路电气控制实训装置
制冷电路电气控制实训装置安装有制冷管路设备,配各种电路原理图,并将电路所需的电器元件安装在实训板上,学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。
功能特点:(以直冷冰箱为例)
1)实训装置直观展示了直冷冰箱的系统结构、工作原理,可以清楚的观测到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;各段管路采用颜色标示,方便学生识别,其中高压管路为红色,低压管路为蓝色。
2)实训柜集直冷式、电冰箱于一体,电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、电冰箱实训的要求
3)系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等),与实际装置接轨。
4)装置设有直冷式冰箱电气控制线路接线区域,可完成不同启动方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
5)可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。
二、实训目的:通过实训,可以使学生了解电冰箱电气控制系统工作流程、制冷检测工具的使用与制冷设备常用参数的检测等。为今后学生走向制冷装置检测与维修行业打下良好的基础。
三、主要承担实训项目:
1、电冰箱电器线路器件的认识和性能测试
2、直冷式冰箱电气控制线路检测
3、双门双温电冰箱电气控制故障试验
4、电冰箱风扇、照明故障分析
5、电冰箱化霜控制监测及化霜控制分析
6、电冰箱温度测量及温度控制故障分析
7、空调手动控制和遥控控制转换试验
8、空调温度检测
