热能制冷综合设计室主要承担城市热能应用技术、制冷与空调技术等专业的课程报告、毕业设计、绘图、设计、造价方面的实训内容。
一、主要承担专业课程：
实训室主要资料有《实用供热空调设计手册》、《地面辐射供暖技术规程JGJ142 — 2004》、《全国统一安装工程预算定额(第3册)(GYD-203-2000)》、《"节能系列图集暖通空调、动力专业（一）（二）合订本"》等。
二、建设目的：
以行业规范、标准和工程案例作为教学资源，模拟工作环境，培训学生绘图与识图、负荷计算、编写施工方案、编制材料清单、编制预算等工作技能，使学生具备暖通行业助理设计员、绘图员、助理造价员等岗位的能力，为顶岗实习和就业打下基础。
三、主要设备仪器：

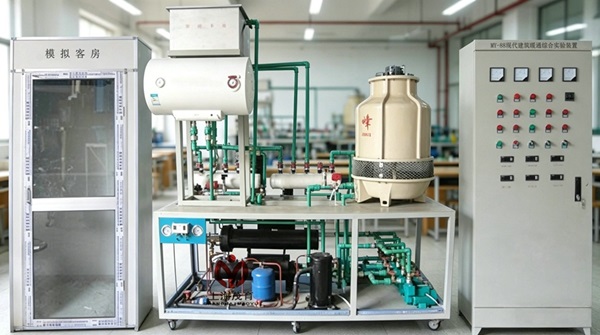

1、MY-88 现代建筑暖通综合实训装置

本装置是按照职业及本科院校的教学和实训要求研发的产品。本装置将中央空调微型化，同时保持整个中央空调系统的完整性和合理性。本装置能单独演示中央空调夏天制冷、冬天制热循环。适合高等职业院校、中等职业学校及本科院校的机电技术应用、电气运行与控制、电气技术应用、制冷空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。

系统特点：

1）控制器采用可编程控制器，拥有成熟的专业技术和广阔的市场背影，产品紧贴实际应用和先进技术，实用性强

2）控制平台有热过载保护、过流保护、漏电保护、接地保护等多重保护机制

3）控制系统能体现真实的供水系统，有自动和手动控制两种方式，当自动控制失效时，系统由手动控制方式运行

4）控制对象采用不锈钢、铝型材等组成，保证不生锈、不易老化；模拟现实生活中的大厅和房间，动力系统由专用水泵构成，其中2台冷却水水泵、1台换热水泵、2台冷冻水水泵，能够实现给模拟大厅和模拟房间制冷和供暖的水系统循环。

技术参数：

1）输入电源：三相五线～380V±10% 50Hz

2）制冷剂/用量：R22 2kg

3）风机盘管：350m3/h

4）外形尺寸：00cm×200cm×210cm

5）冷却循环水泵：38L/min 扬程10米

6）冷冻循环水泵：38L/min 扬程10米
