本装置可完成"电机学"、"电机与拖动"、"电机控制"、"交直流调速"等课程实验大纲的要求。

功能结构要求：

1）该装置须采用标准配电柜为主体柜进行改造，充分利用该柜双面空间位置，其中一面装有电源控制、交直流电源、测量仪表、变频器、低压电气器件，另一面装有2块可方便拆卸的网孔板；

2）电气控制线路元器件都装在电气柜面板上，配有接线柱子；通过端子学生可自行接线，构建控制系统，具有一定的扩展性；

3）提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；

技术性能要求：

1）输入电压：三相四线制380V±10%50HZ；

2）工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m；

3）装置容量：不大于1.5KVA；

4）外形尺寸：≥800mm×600mm×1800mm（长宽高）；

5）设备重量：约120Kg；

一、概述：

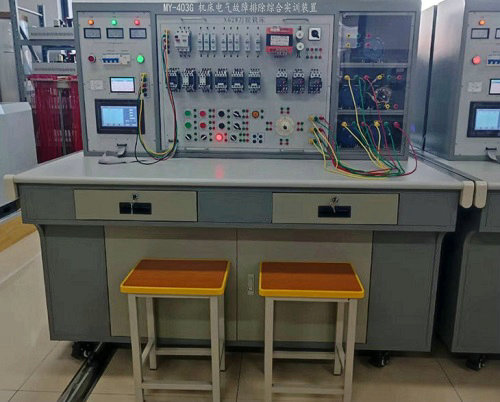

本装置用于课堂演示、机床电气控制原理性操作及实训实习考核。装置通过方便地更换挂箱可分别考核四种机床电路，利用率高、减少资金投入，每个挂箱具有的智能故障设置功能，操作方便。由于设备均采用工业上通用的电器，因而可作为电工类职业培训的考核设备。通过本设置的培训能提高学生动手能力和故障排除技能，并克服以往在实际设备上进行教学费用高且难以达到教学目的的弱点。
二、适用范围
通过更换挂箱能完成以下四种机床电路的实训考核：
1、T68卧式镗床电路技能实训考核
2、CA6140普通车床电路技能实训考核
3、Z3040B摇臂钻床电路技能实训考核
4、X62W型万能铣床电气技能实训考核
每个电路均设有10-16个故障点，通过挂箱上的故障设置盒随机设计故障点。
三、特点
1、一台装置能完成四种机床电路的实训考核，经济效益显著。
2、设有电压型和电流型保护器，能确保操作者人身安全，还设有实验管理器，可设定实训时间，定时报警且切断电源。为学员的考核提供一个统一的标准。
3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路，一旦发生即切断电源且告警，故障排除按下复位按钮后才能重新启动电源，确保设备安全。
四、技术性能
1、输入电源：三相四线～380V±10%  50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1400mm
五、装置的构成及功能
装置主要有实训屏、实训机床电路挂箱、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板
（1）三相五线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源，且设有报警与复位功能。
