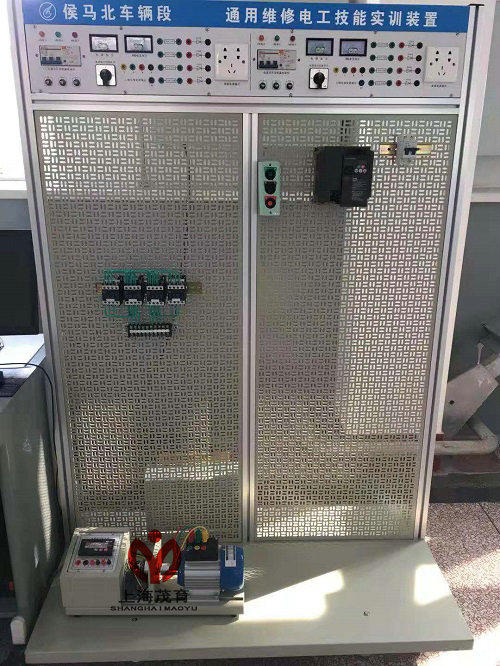

MY-207A通用维修电工技能实训考核装置

通用维修电工技能实训考核装置-按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，主要由实训台、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成初级电工线路，电机控制线路，照明配电的模拟操作、安装调试的综合实验实训，主要是训练学生动手能力和实操技能。实训项目是根据指导老师来确定，根据所选的项目选择相应的元器件。初级维修电工实训考核装置也可作为培训机构电工考工的理想设备。

二、技术参数：
1、工作电源：AC 380（1±10％）V；
2、环境温度：-10°C ~ +40°C；
3、相对湿度：<85％（25°C）；
4、装置容量：<1.5KVA；
5、重量：100kg；
6、外形尺寸：双工位1500×750×1750 （mm）；
三、实训项目：
1、单相启动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机联锁正反转控制电路
5、双重联锁控制电路
6、自动顺序控制电路
7、手动顺序启动
8、异步电动机星、三角控制电路
9、异步电动机能耗制动控制电路
10、按钮联锁的三相异步电动机正反转控制线路
11、接触器联锁的三相异步电动机正反转控制线路
12、双重联锁的三相异步电动机正反转控制线路
13、单向减压启动及反接制动控制线路
14、异步电动机反接制动控制电路
15、自动往返控制线路
16、正反转点动、启动控制电路
17、带有点动的自动往返控制电路
18、异步电动机自锁控制电路
19、异步电动机单相点动、启动控制电路
20、三相异步电动机定子串电阻减压启动手动控制线路
21、三相异步电动机定子串电阻减压启动自动控制线路
22、接触器控制双速电动机的控制线路
23、时间继电器控制双速电机的控制线路
24、C620-1型车床控制电路
25、电动葫芦控制电路
26、Y3150型滚齿机控制电路
27、电动葫芦电路
28、Z3040摇臂钻床电路
29、CA6140车床电路
四、主要配置清单：

序号	名称	数量	单位
1	框架带操作电源仪表平台	1	套
2	三相断路器	1	只
3	交流接触器	6	只
4	热继电器	2	只
5	时间继电器	2	只
6	三相双投闸刀	1	只
7	三相闸刀	1	只
8	倒顺开关	1	只
9	BK变压器	1	只
10	行程开关	4	只
11	保险座	6	只
12	铁壳按钮	2	只
13	信号灯	6	只
14	接线端子排	5	只
15	G型导轨	1	根
16	钮子开关	3	只
17	走线槽	2	米
18	尖嘴钳	2	把
19	螺丝刀	4	把
20	三相异步电动机（380V）	2	台
