MYN-403F电工电气实训考核装置
电工电气实训考核装置-是中职在电工培训教学中而设计，完成培养学生在实践中的基本技能和接线技巧，电工实训考核柜，它包括了照明电路、电力拖动控制电路等实验与实操接线等项目，从而大大丰富了课堂实习教学内容，提高了实习教学质量，让学员很快掌握实际操作技能知识与实践接线技巧。使培训教学和实习操作走向一个新领域。
二、结构及配置：

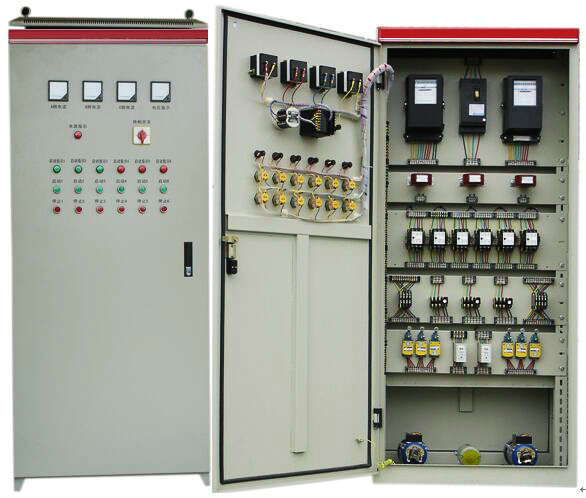

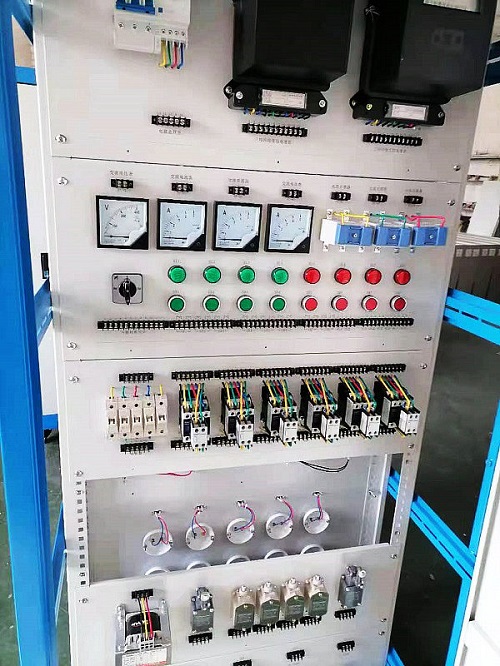

该设备按照标准电气控制柜设计制造(规格：800×460×1850mm)，利用双面空间位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、白炽灯、单联开关、感应开关、声控开关、触摸开关、插座等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表以及三相四线有功电度表等。为了延长电器的使用寿命，降低材料消耗，各电器的接点都已与接线端子相连，学生只需在接线端子上接线训练，以求电气元件经久耐用。技训柜还配备多台附属电机，通过该电动机支持可作各种实验。
三、技术参数：
1、输入电源额定电压：AC380V±5%
2、额定电流：10A
3、频 率：50Hz
4、环境温度：-5℃—40℃
5、相对湿度：≤85%（25%）
6、外形尺寸：800×460×1850mm
7、设备重量：120kg
四、实操内容
1、触摸开关控制白炽灯电路
2、白炽灯控制电路
3、人体感应开关控制搂梯白炽灯电路
4、声控开关控制楼梯白炽灯电路
5、日光灯控制电路
6、单相电度表直接安装电路
7、单相电度表间接安装电路
8、单相电动机控制电路
9、并励直流电动机调磁调速电路
10、并励直流电动机电枢回路串电阻调速电路
11、并励直流电动机电枢回路串电阻二级起动控制线路
12、并励直流电动机电枢反接法正反转控制电路
13、电流互感器与电流表配用接线图
14、电压表、电流表安装电路
15、三相四线电度表直接安装电路
16、三相四线电度表间接安装电路
17、一台电流互感器用于单相回路的接线电路
18、两台电流互感器接成不完全星形接线电路
19、三台电流互感器接成星形接线电路
20、两台电流互感器差接接线电路
21、三台电流互感器接成三角形接线电路
22、万能转换开关和电压表测量三相电压接线电路
23、异步电动机点动控制电路
24、异步电动机自锁控制电路
25、具有过载保护自锁控制电路
26、异步电动机单向点动起动控制电路
27、异步电动机两地控制电路
28、异步电动机联锁正反转控制电路
29、正反转点动、起动控制电路
30、双重联锁正反转控制电路
31、自动往返控制电路
32、位置开关作自动停止正反转起动控制电路
33、带有点动的自动往返控制电路
34、异步电动机星、三角控制电路
35、接触器控制星三角形控制电路
36、串电阻降压起动控制电路
37、异步电动机反接制动控制电路
38、异步电动机能耗控制电路
39、双速电动机的切换运行控制线路
40、手动顺序起动控制
41、自动顺序起动控制
42、C620-1型车床控制电路
43、电动葫芦电气控制电路
44、Y3150型滚齿机控制电路
五、使用方法：
1、选择任一控制电路图，根据电路原理，选择好电气元件，并将所需线路在相应触点接线端上作有效连接；
2、接入三相工频380V交流电源，拨上电源开关即为开机；
3、根据电路原理，操作相应按扭、开关，完成各电路控制动作。
六、配置表：
|
（一）、电工部分 |
|
序号 |
名称 |
数量 |
单位 |
|
|
1 |
日光灯实训组件 |
1 |
套 |
|
|
2 |
彩色灯泡及灯座 |
10 |
套 |
|
|
3 |
单线开关 |
1 |
只 |
|
|
4 |
二线开关 |
1 |
只 |
|
|
5 |
单相漏电开关 |
1 |
只 |
|
|
6 |
三相开关 |
1 |
只 |
|
|
7 |
调光开关 |
1 |
只 |
|
|
8 |
触摸延时开关 |
1 |
只 |
|
|
9 |
人体感应自动开关 |
1 |
只 |
|
|
10 |
声光控延时开关 |
1 |
只 |
|
|
11 |
盒式开关 |
1 |
只 |
|
|
12 |
插座 |
2 |
只 |
|
|
13 |
螺旋式溶断器 |
2 |
只 |
|
|
14 |
4uF电容 |
1 |
只 |
|
|
15 |
单相电度表 |
1 |
只 |
|
|
16 |
单相交流电机 |
1 |
只 |
|
|
（二）、电拖部分 |
|
1 |
D247LE﹣32 |
三相漏电开关 |
1 |
只 |
|
2 |
|
电流互感器 |
3 |
只 |
|
3 |
DT862﹣4 |
三相四线有功电能表 |
1 |
只 |
|
4 |
DX862﹣4 |
三相四线无功电能表 |
1 |
只 |
|
5 |
CJX2﹣0901 |
交流接触器 |
6 |
只 |
|
6 |
JZ7﹣44 |
中间继电器 |
2 |
只 |
|
7 |
JR36﹣20 |
热继电器 |
3 |
只 |
|
8 |
|
螺旋式熔断器 |
4 |
只 |
|
9 |
YBLX﹣19/21 |
行程开关 |
6 |
只 |
|
10 |
ST3 |
电子式时间继电器 |
2 |
只 |
|
11 |
|
桥堆 |
1 |
只 |
|
12 |
200KVA |
变压器 |
1 |
只 |
|
13 |
|
可控硅 |
1 |
只 |
|
14 |
1K／100W |
可调瓷盘 |
3 |
只 |
|
15 |
380（△）180W |
鼠笼式三相异步电机
（带离心开关） |
1 |
只 |
|
16 |
|
双速异步电机 |
1 |
只 |
|
17 |
50W／220V |
直流并励电动机 |
1 |
只 |
|
（三）、控制面板部分 |
|
1 |
6L2 |
交流电压表 450V |
1 |
只 |
|
2 |
6L2 |
交流电流表 30A |
3 |
只 |
|
3 |
茂育 |
指示灯 |
7 |
只 |
|
4 |
茂育 |
控制按钮 |
8 |
只 |
|
5 |
茂育 |
转换开关 |
1 |
只 |
|
|
|
|
|
|
|
七、注意事项
1、安装该设备时，作好保护接地；
2、接通电源后，严禁用手或导体触摸各电气元件；
3、当有数人进行操作时，应在接通电源前通知他人；
4、电动机工作时，严禁用手碰轴前端及后端风叶；
5、每次使用完毕后，必须关断电源开关。
