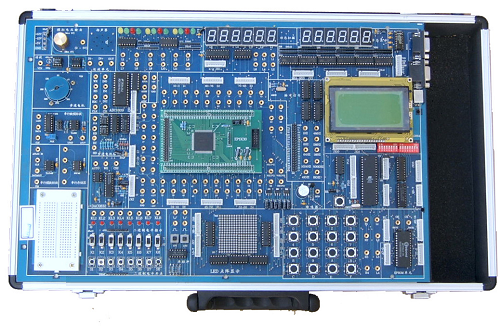

MY-220EDA技术实验箱


EDA技术实验箱-是一种多功能、高配置、高品质的EDA教学与开发设备.其中多数是闭环实验,形象生动,乐趣无穷,使学生在学中玩,在玩中学,学习效果明显提高。适用于各层次高等院校的EDA教学、课程设计和毕业设计,也适用于科研所项目开发。
 一、产品特点:
 (1)该系统采用“主板(基本实验系统)+适配板(下载板)”的双板式结构,配置灵活,适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载,包括可对不同工作电压CPLD/FPGA的编程,且在编程中无须做任何跳线切换即能自动识别主系统上的芯片,安全可靠,适合学生高密度的实验操作。
 (2)该系统提供良好的混合电压(MV)兼容功能,具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此,用户可避免单5V的EDA实验系统过时淘汰之虑。
 (3)该系统可编程PLD器件与实验模块的连接全部采用自主连线,在PLD器件有限资源条件下,最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD资源完全开发,也可借助该开发系统完成相关开发项目。
 (4系统配有单片机管理系统和128*64LCD,实时提供相关信息。用户可根据需要对管理信息修改。
 二、实验系统的硬件配置:
 (1)主板可与多种下载板相适配,基本配置为EP1C6T144适配卡:Altera公司150000门FPGA/SOPC器件带配置芯片:EPCS4(4Mbits),其他下载板可选配;
(2) 6位动态扫描显示电路;
(3) 6位静态锁存显示电路;
(4) 12位发光二极管显示电路;
( 5) 8位二档开关及其电平指示电路;
(6) 8位按键开关电路;
( 7)2位脉冲开关电路;
(8) 电子音响模块;
(9) 16*16 LED点阵显示模块;
(10) 128*64 LCD的液晶显示模块;
(11) A/D 0809转换器模块;
(12) D/A 0832转换器模块;
(13)时钟信号源:4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ;
(14)MCS-51单片机总线接口电路;
(15) 40芯I/O扩展接口;
(16) 一个5V蜂鸣器;
(17) 一个四相步进电机;
(18) 一个4*4小键盘;
(19) 配有存贮器EPROM27256;
(20)一个RS232接口;
(21)一个VGA接口;
(22)一个PS/2(键盘、鼠标)接口;
 三、实验项目
 <一>基本实验:
 ( 1)七人表决器;
(2)四位加法器;
(3)BCD码加法器;
( 4)格雷码变换器;
(5)四位并行乘法器;
(6)触发器;
(7)用ABEL语言设计74LS160功能模块计数器;
(8)多模加减计数器;
(9)可控脉冲发生器;
(10)简易数码锁;
(11)英语字母显示实验;
(12)八位乘法器;
(13)序列检测器;
(14)可变模16位加法计数器;
(15)正负脉冲数控调制发生器;
(16)秒表。
 <二>模块实验:
 (1)A/D 0809模数转换器实验;
 (2)D/A 0832数模转换器实验;
(3)步进电机控制实验;
(4)16*16 LED点阵显示实验;
(5)电子时钟实验;
(6)数码管静态显示实验;
(7)VGA接口彩条信号实验;
(8)4*4键盘扩展实验;
(9)128*64 LCD液晶显示实验;
(10)电子音乐演 奏实验;
11)RS232串口发送实验(SEND);
(12)RS232串口接收实验(RECEIVE);
(13)PS/2键盘接口逻辑设计;
(14)单片机总线接口实验;
(15)异步串口通讯(UART)
 <三>数字系统设计:
 (1)数字钟;
(2)频率计;
(3).交通灯;
(4)数字锁;
(5)出租车计费器;
(6)抢答器;
(7)自动电梯;
(8)彩灯控制器等。
