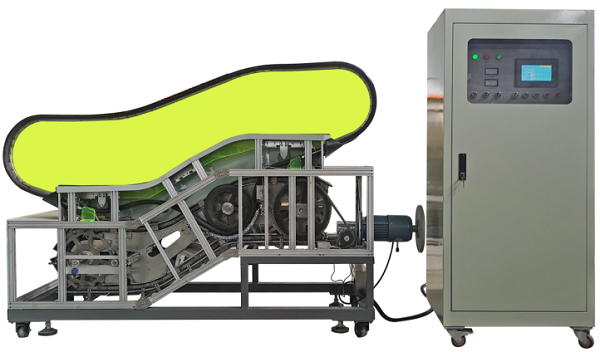

MY-FT880A自动扶梯教学模型实训装置(小型)

自动扶梯教学模型实训装置-概述
1.自动扶梯模型实训考核装置,是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。
2.电气控制采用西门子PLC系统,驱动采用变频节能控制;
3.整个扶梯模型安装在移动车上可以方便实现移动、旋转,方便教学。

二、技术参数
1、输入电源:三相四线(或三相五线)AC380V±10%,工频50Hz;
2、工作环境:环境温度为-5℃~+40℃,相对湿度<85%(25℃);
3、整机容量:≤2.5kVA;
4、模型尺寸:2150mm(长)×770mm(宽)×1600mm(高);
5、提升高度:300mm;
6、梯级结构:宽300mm,ABS注塑成型,拆装式结构
7、运载能力 :20KG
8、驱动方式:PLC可编程控制,变频节能起动/运行;
9、安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。

三、实训项目
1、认识自动扶梯的结构,涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置包括:曳引链条断裂保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
3、自动扶梯的基本安全操作与使用;。          4、梯级的拆装操作;
5、梳齿板的调整;     6、梳齿前沿板的调整; 7、扶手带的张紧的调整;
8、梯级链张紧的调整; 9、驱动链的调整;    10、扶梯防逆转机械实验;
11、上下部曳引链安全实验                   12、主机断链安全实验
四、
曳引装置(驱动)
由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。
五、驱动链轮装置
1、传动齿轮采用10mm厚铝合金板材数控精加工而成,精度高重量轻,不生锈,
2、梯级链条采用1mm厚不锈钢制作主,铝制销轴,传动平稳,不起锈。
六、扶梯防逆转装置(机械加光电联锁)
防逆转装置如下图,装置装在扶梯上部驱动位。在扶梯上行时凸轮顺时针转动,若扶梯发生异常情况而逆转则凸轮逆转,此时打杆使限位开关动作并使扶梯主刹动作从而使扶梯停止,反之亦然。同时此功能具备手动测试操作功能。
七、梯级(踏板)链轮张紧装置
采用弹簧式张紧装置,使梯级链条始终保持张紧状态,及时抵消在可控范围内因梯级伸长而造成梯级(踏板)等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。
八、扶手带驱动装置
由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨组成扶手带动力系统。
九、设备主要配置
配置 扶梯桁架 铝合型材框架
拖动方式 西门子s7/200PLC可编程,变频节能控制
角度 35度
提升高度 300mm
控制系统 通过光电感应检测,自动控制
电动机传动方式 蜗轮蜗杆传动
梯级结构 ABS注塑成型,装配式结构
电源适应 三相交流电源380V±10%,220V±10%
梯级宽度 300mm
装饰 扶壁板 高度 450mm
材质 有机玻璃
厚度 8mm
扶手带 型式 窄型扶手带
色彩 黑色(可选彩色)
结构 扶手带为特制防老化制作,内镶嵌钢丝,内表面为耐磨、防水滑动层
梳齿板材质 铝合金
桁架 型材 欧标铝型材框架结构
规格 主框架30*60mm,次要支架30*30mm
内外盖板 外盖板 1.5mm材质钣金冲压而成
内盖板 1.5mm材质钣金冲压而成
围裙板 左右围裙板 1.5mm材质钣金制作而成
上下平台   5mm透明有机玻璃
安全保护装置 起动铃声提示
电动机短路及过载保护
节能装置—变频控制
上下平台踏板安全装置
上部扶手带入口安全装置
下部扶手带入口安全装置
上部曳引链安全装置
下部曳引链安全装置
主机链断链保护装置
停止开关
手动盘车轮
急停按钮
安全检测装置 上部钥匙起动
下部钥匙起动
上部乘客检测
下部乘客检测
主机防逆转检测装置(机械部分+光电)
十、配套工具清单
序号 名称 型号/规格 数量 单位
1 卷尺 3m 1
2 万用表 MF47 1
3 内六角扳手(组套) BM-C9 1
4 全抛光梅花开口两用扳手 10 1
5 全抛光梅花开口两用扳手 13 1
7 全抛光梅花开口两用扳手 16 1
8 全抛光梅花开口两用扳手 18 1
9 T型六角扳手 5mm 1
10 开口扳手 8~10 1
11 开口扳手 12~14 1
12 开口扳手 17~19 1
13 一字穿心螺丝批 5×75 1
14 十字穿心螺丝批 5×75 1
15 工具箱 塑料大号 1
16 尖嘴钳 8寸 1
17 斜口钳 6寸 1
18 平口钳 8寸 1
19 活扳手 300×36 1
20 钢板尺 300mm 1
