MY-42A机械设计基础陈列柜

机械设计基础陈列柜是根据全国技工学校机械类通用教材《机械基础》示教陈列柜是一套电化教学设备,机械基础陈列柜共分十个柜和一个电脑控制台,声控同步演示,采用单驱动由电脑或电子设备控制运转演示可由VCD控制顺序自动运行讲解,又能根据教材教学需要遥控任意选择进行单独演示。机械设计基础陈列柜模型材料采用进口有机板制造,板面附有银涤纶不干胶作必要的图表和文字说明,演示形象逼真,运行可靠。
二、主要技术参数:
    1、输入电源:AC220V±10%(单相)50HZ
    2、工作环境: -10℃±40℃
    3、功率:0.5kw
    4、陈列柜结构:上下柜整体框架全部采用铝合金柜架材料制作,外形美观,坚固耐用。
    5、陈列柜尺寸:1200×400×17800mm
    6、材质:1、铝木结构,2、铁结构
机械原理与机械设计陈列柜机械基础示教陈列柜机械零件陈列柜机械零件示教陈列柜机械基础陈列柜机床夹具设计陈列柜机械原理陈列柜机械综合陈列柜
机械设计基础陈列柜参考图:

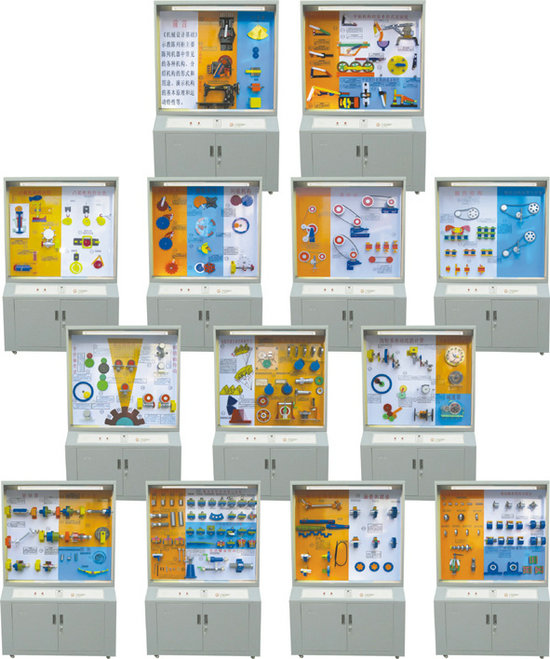

《机械基础》示教陈列柜
(铝木结构)

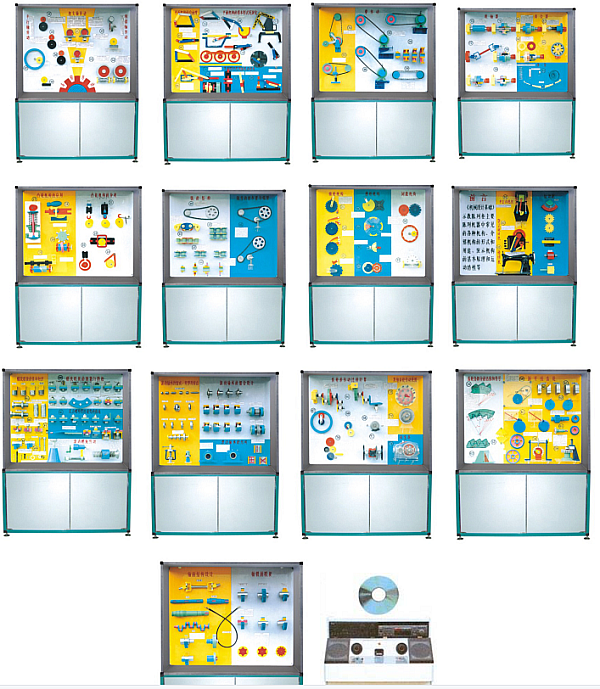

机械设计基础陈列柜

(铁结构 )
三、机械设计基础陈列柜各柜内容如下:
序号和名称 柜内模型内容
主控台 微电脑控制系统、DVD、功放、电源控制面板
第1柜、机器的组成及特征 单缸内燃机、颚式破碎机、缝纫机、运动副(5件)
第2柜、平面连杆机构 五杆铰链机构、曲柄滑块机构、铰链四杆机构、大筛机构、曲柄摇杆机构的极位夹角、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、转动导杆机构、曲柄摇块机构、曲柄移动导杆机构、双转块机构、双滑块机构、有急回特性的机构、夹紧机构
第3柜、凸轮机构 内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、不同锁合方式的凸轮w、不同锁合方式的凸轮b、不同锁合方式的凸轮c、不同锁合方式的凸轮e、不同锁合方式的凸轮f
第4柜、间歇运动机构 矩形齿双向棘轮机构、棘轮机构、钩头双动式棘爪、直头双动式棘爪、槽轮机构、空间槽轮机构、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构
第5柜、带传动 同步带、张紧轮装置a、张紧轮装置b、带的定期张紧装置(滑道式)、带的定期张紧装置(摆架式)、带的自动张紧装置、V带轮的结构(4件)
第6柜、链传动 链传动、齿形链、双排滚子链、滚子链、滚子链接头型式(3件)、链轮结构、链传动的张紧(2件)
第7柜、齿轮的传动 内齿圈传动、齿轮齿条传动、圆锥齿轮传动、双曲线圆锥齿轮传动、斜齿圆锥齿轮传动、螺旋齿轮传动、斜齿轮齿条传动、蜗轮蜗杆传动、弧面蜗轮蜗杆传动、正齿轮传动、斜齿轮传动、人字齿轮传动
第8柜、齿轮的基本性质 齿轮各部分名称(3件)、斜齿条的压力角、渐开线的形成、轮齿折断 a、b、齿面点蚀、齿面胶合、齿面磨损、渐开线曲面形成(2件)、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、齿轮轴(2件)、腹板式圆锥齿轮、铸造轮辐式圆柱齿轮、仿形切制齿轮、展成法切制齿轮
第9柜、齿轮系 定轴齿轮系(2件)、平面行星齿轮系 a、b、空间行星齿轮系、可变向的齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器、行星减速器中的齿轮系
第10柜、其它常用零件、部件 套筒联轴器、凸缘联轴器、多片式摩擦离合器、齿轮联轴器、弹性套柱销联轴器、弹性柱销联轴器、双万向联轴器、牙嵌式安全离合器、滚柱式超越离合器、板弹簧
第11柜、螺纹联接和螺旋传动 螺纹的牙型(三角、矩形、梯形、锯齿形)、螺纹的旋向(左旋、右旋)、螺纹的线数、螺距和导程(单向右旋、双线左旋)、螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉联接(a、b)、弹簧垫圈、对倾螺母
尼龙圈锁紧螺母、槽形螺母和开口销、圆螺母用带翅垫片、柔性螺栓(2件)、止动垫片、冲点法防松、粘合法防松、永久防松、串联联钢丝、用减载销、用减载套筒、用减载键、螺栓承受偏心载荷(a、b、c)、凸台沉头座的应用(a、b)、斜面垫圈的应用、受横向载荷的螺栓组联接、改善螺纹牙间载荷分布(a)、螺母下装弹性元件、金属垫片和密封环密封(a、b)、螺旋千斤顶、机床刀架进给机构、插管式外循环滚动螺旋
第12柜、轴和轴毂联接 传动轴、光轴、阶梯轴、空心轴、曲轴、圆螺母定位、弹性挡圈固定、坚定螺钉固定、压板轴端固定装置、平键联接、导向平键联接、滑键联接、楔键联接、切向键联接、半圆键联接、花键联接(3件)、内圈轴向固定的常用方法(4件)、外圈轴向锁紧方法(8件)、全固式支承、固游式支承、整体式径滑动轴承、剖分式往向滑动轴承、油孔、油沟(3件)、轴承内圈的拆卸、冷压法装轴承、滚动体的种类(6件)、整体式齿轮(2件)
第13柜、轴承 滚动体的种类、调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、圆柱滚子轴承、轴承的直径系列、内圈轴向固定的常用方法4种、外圈轴向锁紧方法8种、全固定式支承、固游式支承、整体式径向滑动轴承、部分式径向滑动轴承、油孔、油沟。
