MY-31A机械零件示教陈列柜

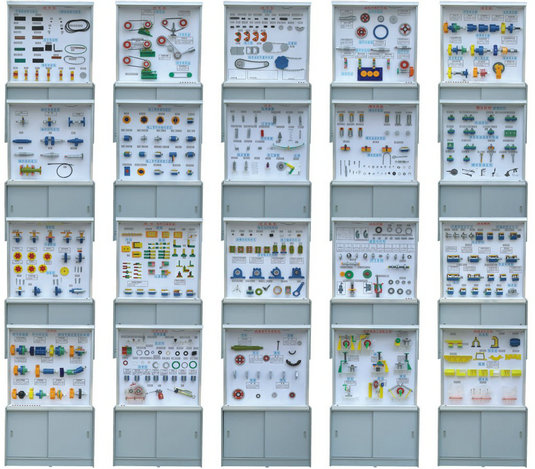

机械零件示教陈列柜-是现代各行业的基础，是物质生产的基本工具，其应用水平是一个国家技术水平和现代化程度的重要标志，也是信息化产业的基础。设计则是产品生产的第一道工序，其成败很大程度上是在本阶段决定的。在课程体系中的地位：专业基础课性质：是一门论述机械零件设计理论、研究机械零件设计方法的设计性技术基础课。是多学科知识的综合运用。具有综合性、设计性。本陈列柜是机械设计教学陈列柜理想设备，它介绍机械设计课程教学内容，以便学生课后自学，促使学生深化理解教学内容。本套陈列柜共分20个柜，每个柜的内容不同，下面分别介绍每个柜的内容。

(铁柜)

二、陈列柜每个柜详细内容如下：

序号和名称	陈列柜内容
第1柜、常用标准件及螺旋传动	单线右旋螺纹、双线左旋螺纹、三线右旋螺纹、右旋螺纹、左旋螺纹、细牙螺纹、粗牙螺纹、圆柱管螺纹、锥螺纹、圆锥管螺纹、梯形螺纹、锯齿形螺纹、矩形螺纹、螺栓联接、千斤顶、差动螺旋传动
第2柜、常用标准件及螺旋联接	串联钢丝防松（二种形式）、螺栓冲边防松、弹簧垫圈防松、开口销与带槽螺母防松、开品销防松、双螺母防松、圆螺母止动垫圈防松、胶粘防松、加尼龙防松、螺栓联接、双头螺栓联接、螺钉联接（三种形式）
第3柜、键销及其联接	键种类：圆头平键、单圆头平键、平头平键、半圆键、切向键、导向平键（A、B）、平头楔键、圆头楔键、滑键（A、B）、钩头键等。各种键联接：普通平键联接、导向平键联接、半圆键联接、滑键联接、钩头楔键联接、普通楔键联接等。销联接种类：套筒销连接、圆锥销连接、带螺尾的圆锥销联接、开口销连接、圆盘定位销连接等。
第4柜、铆接、焊接、胶接过盈配合	铆钉种类6种、铆缝：搭接、对接、角接。焊接联接形式5种、焊接钢到刮风口种类5种、胶体联接方式8种
第5柜、皮带、带轮及张紧	三角带传动、同步齿形带传动、平型带传动、圆形带传动、七种带的截面形状、三角带轮张紧装置、平型带带轮张紧装置、轮辐式平行带轮、孔板式圆带带轮、轮辐式三角带轮、孔板式三角带轮、腹板式三角带轮、整体式三角带轮
第6柜、链传动	原始齿形链传动、链传动、张紧链装置实例之一、张紧链装置实例之二、套筒滚子链的弹簧夹式、套筒滚子链的开口销、套筒滚子链的过渡链节、单排套筒滚子链、双排套筒滚子链、输送链、圆销式齿形链、轴瓦式齿形链、滚柱式齿形链、整体式双排链轮、整体式链轮、孔板式链轮、焊接式链轮、螺栓联接式链轮、内导片、外导片
第7柜、齿轮传动	圆柱直齿齿轮传动、圆柱齿轮齿圈传动、齿轮齿条传动、圆柱斜齿齿轮传动、圆柱人字齿齿轮传动、螺旋齿轮传动、直齿圆锥齿轮传动、轮齿的塑性变形、轮齿的点蚀、轮齿的齿根折断、齿面磨损、轮齿的折断、齿面胶合、斜齿受力情况、直齿受力情况、圆锥直齿受力情况
第8柜、齿轮和蜗杆传动结构	普通圆柱蜗杆啮合、圆弧面螺杆啮合、车制蜗杆、铣制蜗杆、齿制螺杆、圆弧面蜗杆、蜗轮传动受力、蜗杆传动受力、实心结构蜗轮、孔板式蜗轮、轮辐式蜗轮、螺栓联接式蜗轮
第9柜、滑动轴承	各种轴瓦（共9种）、整体式滑动轴承、对开式滑动轴承及结构、实心式轴承、自位轴承、静压向心轴承、空心式轴承、自动调心型、椭圆轴承、活塞连杆轴承、车床主轴轴承、扇形块可顷轴瓦轴承
第10柜、滚动轴承	常用滚动体的形式：球形滚子、球面滚子、滚针、短圆柱滚子、长圆柱滚子、圆锥滚子、螺旋滚子。向心滚柱轴承、圆锥滚子轴承、滚动轴承类型（11种）、滚针轴承、单向推力球轴承、双向推力球轴承、单列向心球轴承组合：内径同样、外径和宽度不同的轴承形式。单列向心球轴承组合：内、外径同样和宽度不同的轴承形式
第11柜、联轴器	套筒式剪销安全联轴器、套筒式键联轴器、法兰盘式剪销安全联轴器、尼龙柱销联轴器、十字滑块联轴器、齿轮联轴器、弹性圈柱销联轴器、凸缘式联轴器（凹槽配合）、凸缘式联轴器、（剖分环配合）、双链轮式联轴器、夹壳式联轴器、万向联轴器
第12柜、离合器种类	牙嵌式离合器（矩形齿式）、牙嵌式离合器（梯形齿式）、牙嵌式离合器（锯齿式）、牙嵌式离合器（三角形齿式）、圆锯形磨擦离合器、圆盘式磨擦离合器、超越离合器、齿轮式离合器、多片式磨擦离合器、内磨擦片、外磨擦片
第13柜、轴的类型轴上零件应用	传动心轴、固定心轴、带有键槽的传动轴、桥式起重机传动轴、齿轮轴、圆锥齿轮轴、蜗杆轴、卷筒轴、铣刀头轴、曲轴、偏心轴、磨头轴、光轴、车床主轴、输出轴
第14柜、轴的典型结构及轴上零件固定方法	过盈配合、圆锥销固定、圆柱销固定、平键周向固定、弹性挡圈固定、锥形轴端定位、双螺母固定、螺母加止推垫圈固定、带锁紧装置固定形式、紧定螺钉固定
第15柜、弹簧	接触型磨平弹簧、拉簧种类类型（4种）、椭圆形弹簧、沙发弹簧、板弹簧（2种）、接触型不磨弹簧、开口型磨平、扭转螺旋弹簧、片式弹簧应用、离合器中的拉簧应用、弹簧称、平面蜗卷形弹簧、扭簧的形式、圆锥螺旋弹簧（2种）
第16柜、渐开线齿轮加工方法	用插刀插削齿轮方法、用滚刀滚削齿轮方法、用插刀插削齿圈方法、用剃指状刀剃削齿轮方法、用指铣刀铣削齿轮方法、加工圆锥曲线齿轮方法、用盘状铣刀铣削齿轮方法、用砂轮磨削齿轮方法、用盘状剃刀剃削齿轮方法
第17柜、通用标准紧固件	螺母种类（12种）、销的形状（12种）、螺钉的形式（17种）、螺栓种类（11种）、各种垫圈（9种）、挡圈的种类（6种）
第18、柜密封装置	密封类型（皮圈、毛毡圈、O型密封圈、V型密封圈等27种密封）、密封圈的应用实例（挡油圈式密封装置、迷宫式密封装置、毡圈式密封装置、皮碗式密封装置、油沟式密封装置）
第19柜、各种润滑油、脂、剂	油绳（3种）、油枪、油挡（3种）、针阀式注油油杯（2种）、螺旋式油杯（3种）、压注油杯（2种）、弹簧盖油杯（2种）、白油、滚动轴承润滑脂、油垫（3种）、润滑油（4种）
第20柜、减速器种类	一级圆柱齿轮减速器、齿轮轴、轴、齿轮、机盖、机座、二级圆柱齿轮减速器、蜗杆蜗轮减速器、二级圆锥圆柱齿轮减速器。
