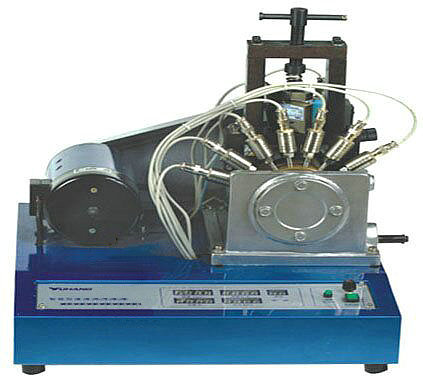

MY-547智能型液体滑动轴承测试台

智能型液体滑动轴承测试台-主要用于《机械设计》中滑动轴承实验教学，利用传感器测量油膜压力、厚度以及轴瓦摩擦力，并通过计算机处理，适时采集各点油膜压力大小及分布情况，经过分析处理，绘制曲线。
一、实验内容：
1、油膜压力分布实验：测定其径向油膜压力分布、轴向油膜压力分布曲线。
2、摩擦特征实验：测定其摩擦特征曲线。
3、最小油膜厚度测定及滑动轴承的运动模拟。
二、性能特点：
1、可同时进行径向和轴向油膜压力分布、最小油膜厚度及其摩擦特征曲线的测试分析实验，实现滑动轴承的综合性实验。
2、采用双测点定位测量法测定最小油膜厚度及位置，填补了滑动轴承实验教学的空白。
3、采用实验台面板数显和计算机虚拟仪表进行数据采集，可实现进行手动试验或计算机全自动实验。
4、采用弹性加载系统，能有效减小加载力的波动，使机械运行平稳、测试数据稳定。
5、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。
三、技术参数：
1、直流电动机功率：355W
2、测力传感器（负载）：量程：980N 精度：0.05%
3、测力传感器（摩擦力）：量程：980N 精度：0.05%
4、压力传感器（油膜压力）：量程：0.6MPa 精度：0.3%
5、数显千分表：0-10mm
6、实验轴瓦：内直径d=65mm 有效长度B=167mm 光泽度▽7（1.6 ）材料ZQSn6-6-3 测力杆上测力点与轴承中心距离L=120mm
7、外形尺寸：510×540×110mm
8、实验台重量：50kg
