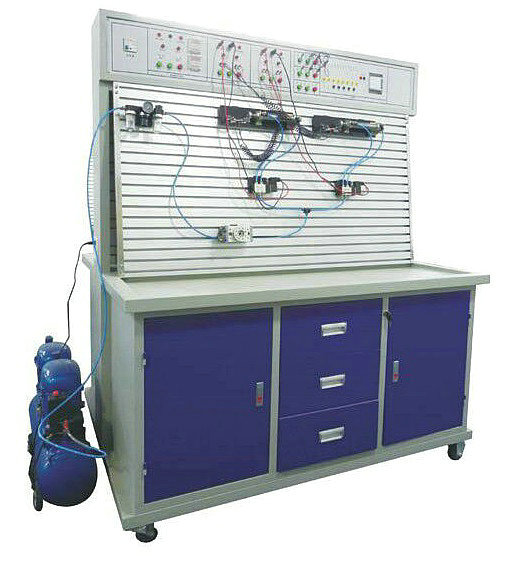

MYYA-23气动实验台

气动实验台是根据《液压与气压传动》《气动控制技术》等通用教材内容要求,该实验台除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。气动实验台适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。
二、
气动实验台主要特点:
1、实验气动元件均装有带弹簧扣板,实验时组装实验回路快捷、方便;实验回路清晰、明了。
2、 实验电气控制采用低压直流24V电源;实验回路、控制电路安全可靠。
3、电气主控制单元采用PLC可编程序控制器控制,可与PLC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器控制的优越性,加深对PLC可编程序控制器的了解及掌握。
4、该系统是典型的机、电、气一体化的综合实验设备,功能强、适用范围广。
基本结构组成:
气动PLC控制实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成。气动元器件配备:空气压缩机,空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门型梭阀,单作用气缸,双作用气缸、旋转气缸等。 电气控制器件:直流24V(3A)电源单元,PLC可编程序控制器西门子(FX1S-20MR-001继电器输出方式),PLC电气控制输入单元,PLC电气控制输出单元,继电器控制单元,接近开关控制。
三、
气动实验台主要技术参数
1、PLC可编程序控制器:西门子(FX1S-20MR-001继电器输出方式)。
2、直流电源:输入AC 220V   输出:DC 24V/3A
3、实验台外形尺寸:1500mm×700mm×1750mm
4、空气压缩机规格:430*210*600(mm)
5、电源: AC220V

6、功率:360W最高压力:1.3mp
7、排气量:0.039m3/min温度:90度润滑油:10#变压机油
8、噪音:<65Dbca    储气容积:10L  净重:21kg
四、实验项目类型
(一)、气动基本控制回路实验
(二)、单回路作用缸自动控制
(三)、多回路作用缸自动控制
(四)、PLC控制技术的应用
(五)、继电器控制技术应用
(六)、其它综合、扩展性实验等类型的气动回路气动基本实验回路举例:
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
五、气动实验台配置清单:
序号 分    类 项      目 型 号 规 格 数量
1 气  源 压缩机   1只
2 实验台 实验台 茂育 1张
3 实验台 电气线路面板 茂育 1套
4 实验台 实验支架 1400*720mm 1幅
5 实验台 元件固定板   3块
6 接插元件 单作用缸 QGX25×100 1只
7 接插元件 双作用缸 QGX25×100 2只
8 接插元件 旋转气缸 MSQB20A-F9B 1只
9 接插元件 三联件 AC2000三联件 1只
10 接插元件 减压阀(带压力表) AR2000 1只
11 接插元件 手动换向阀 4H210-08 1只
12 接插元件 单电磁换向阀(二位五通) 4V210-08(DC24V) 2只
13 接插元件 双电磁换向阀(二位五通) 4V220-08(DC24V) 1只
14 接插元件 双电磁换向阀(三位五通) 4V230-08(DC24V) 1只
15 接插元件 单气控换向阀(二位五通) 4A210-08 2只
16 接插元件 双气控换向阀(二位五通) 4A220-08 2只
17 接插元件 行程阀(机控) MOV-2 2只
18 接插元件 行程阀(按钮) MOV-3A 1只
19 接插元件 或门型梭阀 ST-02 2只
20 接插元件 快速排气阀1/4” QE-02 2只
21 接插元件 单向节流阀 RE-02 2只
22 接插元件 单向节流阀 JSC601 7只
23 接插元件 单向阀 1/4” 2只
24 接插元件 顺序阀   2只
25 接插元件 气容   1只
26 接插元件 六通(有机玻璃)   2只
27 电器 接近开关   4只
28 电器 直流开关电源单元(DC:24V)   1个
29 电器 西门子PLC编程器控制器 FX1S-20MR-001(继电器输出方式) 1个
30 电器 继电器控制单元 茂育 1个
31 电器 单元电器连接电缆 茂育 4条
32 资料 实验指导书 茂育 1册
33 资料 软件光盘 编程软件及程序 1碟
34 附件 内六角扳手 茂育 2把
35 附件 螺丝刀 茂育 2把
36 附件 活动扳手 150×19 1把
37 附件 尖嘴钳 茂育 1把
38 附件 剪刀 茂育 1把
39 附件 三通(T型三通) Ø6 4只
40 附件 四通 Ø6 2只
41 附件 气孔塞头 Ø6 25只
42 附件 生料带 茂育 1个
43 附件 按钮开关 茂育 3只
44 附件 气管 PU气管6×4 100米
45 附件 编程电缆线 三菱配套 1条

友情提示:
1、设备验收:各采购单位收货时请检查气动实验台的货品外观,核实的气动实验台及配件,拒收处于受损状态的气动实验台;
2、设备质保:茂育将为各采购单位提供气动实验台说明书,在质保范围内提供对气动实验台的免费维修,超出条件承诺时提供对气动实验台的有偿维修;
3、设备退换货:各采购单位单方面原因导致气动实验台的选型错误或购气动实验台数量错误,造成气动实验台的退换货要求,将不被接受;
4、设备货期:对气动实验台的发货期为参考值,如您需要了解气动实验台的精确货期,请与上海茂育公司的销售人员联系;
5、如各采购单位对气动实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关气动实验台的技术咨询。
