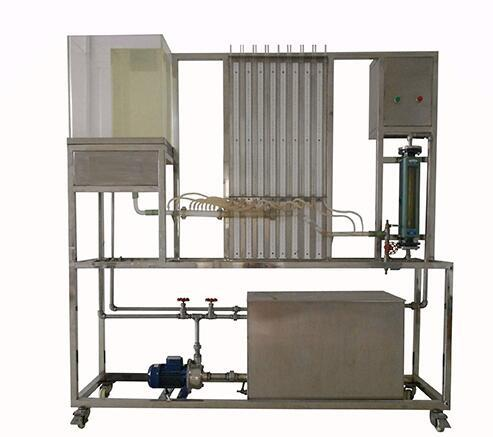

MYH-2 柏努利实验装置




MYH-2B
一、MYH-2 柏努利实验装置实验目的:
1、熟悉流体流动中各种能量和压头的概念及相互转化关系,加深对柏努利方程式的理解。
2、观察各项能量(或压头)随流速的变化规律。

二、MYH-2 柏努利实验装置主要配置:
    本装置主要配置:蓄水箱、水泵、高位水箱、转子流量计、文丘里管、测压管、不锈钢框架。
三、MYH-2 柏努利实验装置技术参数:
1、水泵为微型增压泵,功率:90W。
2、计量水箱:容积大于8L。
3、实验管道:Φ20与Φ40mm。
4、测压管 Φ8有机玻璃管 指示液为水,无毒、使操作更为安全。
5、高位水箱: 400×300×450 mm(透明有机玻璃水箱)。
    蓄水箱: 600×400×400 mm(PVC或不锈钢水箱)。
6、实验所用的流体--水为全循环设计。
7、框架为不锈钢,结构紧凑,外形美观,流程简单,操作方便。
8、外形尺寸:1800×500×1500mm。
MYH-2B伯努利实验装置参数

分 项 说 明
装置特点 1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置主体部分采用透明优质有机玻璃制作,实验现象清晰,方便学生观察。
4、本实验装置可定性验证流体在流动过程中的机械能转化;可验证流体连续性方程,测定直管阻力及测定点速度。
5、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、了解流体在管内流动情况下,静压能、动能、位能之间相互转换的关系,加深对伯努利方程的理解
2、了解流体在管内流动时,流体阻力的表现形式。
3、演示分析毕托管的工作原理。
4、能够直观观测流体经过逐渐增大和逐渐缩小静压能的变化关系。
设计参数 压力范围:10~200mmH2O。液体流量:100~600L/h,常温、常压操作。
公用设施 1、水:装置自带不锈钢水槽,实验时经离心泵进入实验管路,循环使用。
2、电:电压AC220V,功率2KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
3、实验物料:清洁自来水,外配设备:无。
主要设备 1、优质有机玻璃实验导管内径d=14-30mm。
2、优质有机玻璃实验逐渐增大和逐渐缩小导管d=14-30mm。
3、优质有机玻璃测压管,可测定分析各测压点的压力变化情况。
4、304不锈钢低位槽,容积80L
5、优质有机玻璃高位槽,容积40L
6、静音型潜水泵:功率100W,最大流量2m3/h。
液体转子流量计:60~600L/h。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢材质框架1800*500*1800mm(长×宽×高),带脚轮及禁锢脚。

友情提示:
1、设备验收:各采购单位收货时请检查柏努利实验装置的货品外观,核实
柏努利实验装置的数量及配件,拒收处于受损状态的柏努利实验装置;
2、设备质保:茂育将为各采购单位提供柏努利实验装置产品说明书内的质保条件和质保期,在质保范围内提供对
柏努利实验装置的免费维修,超出条件承诺时提供对柏努利实验装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的柏努利实验装置选型错误或购买
柏努利实验装置数量错误,造成柏努利实验装置的退换货要求,将不被接受;
4、设备货期:柏努利实验装置的发货期为参考值,如您需要了解柏努利实验装置的精确货期,请与茂育的销售人员联系;
5、如各采购单位对柏努利实验装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关柏努利实验装置的技术咨询。
