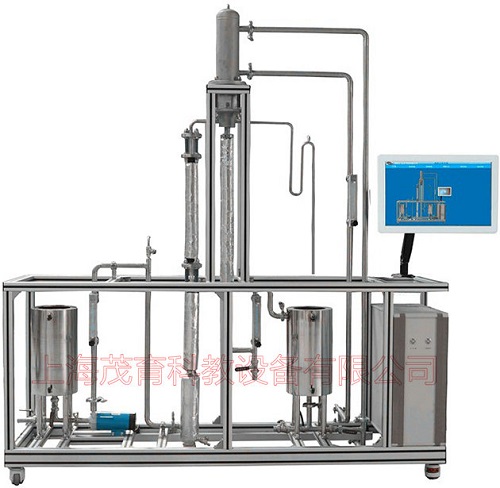

MYH-34B 数字型单管升膜蒸发实验装置

数字型单管升膜蒸发实验装置-是观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流），测量在不同流型下的对流传热系数及蒸汽的干度。

分项	说明
装置功能	1、观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。 2、测量在不同流型下的对流传热系数及蒸汽的干度。 1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
设计参数	传热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、常压操作。
公用设施	1、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 2、电：电压AC220V，功率2.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：清洁自来水，外配设备：无。
主要设备	1、304不锈钢预热釜：功率2.0KW，可调，带保温层。 2、304不锈钢加热段：φ22750mm，功率0.2KW可调，带保温层。玻璃观测段长度100mm高硼硅玻璃视窗。 3、304不锈钢测量段：φ18500mm，功率0.2KW可调，带保温层。 4、304不锈钢液体冷却器：列管冷凝器，换热面积0.1m2 。 5、304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m2 。 6、LZB-10转子流量计：流量范围6～60L/h 。 7、不锈钢离心泵 1台。 8、不锈钢水箱 1台。 9、冷却水出口温度 1支。 10、主体温度、壁面温度热电偶3支。 11、宇电AI702M多路数字温度显示仪。 12、宇电AI518温度控制仪（带手动功能）。 13、304不锈钢仪表柜：测控、电器设备在实验架上。 14、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 15、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。 17、高品质铝合金型材框架，无焊接点，安装拆卸方便，带脚轮及禁锢脚 15005002000mm(长×宽×高)
测控组成	变量	检测机构	显示机构	执行机构
	液体温度	Pt100铂电阻	数字温度仪	无
	预热温度	Pt100铂电阻	数字温度控制仪	固态调压模块
	液体流量	转子流量计	流量计就地显示	管路出口闸阀（手动）
