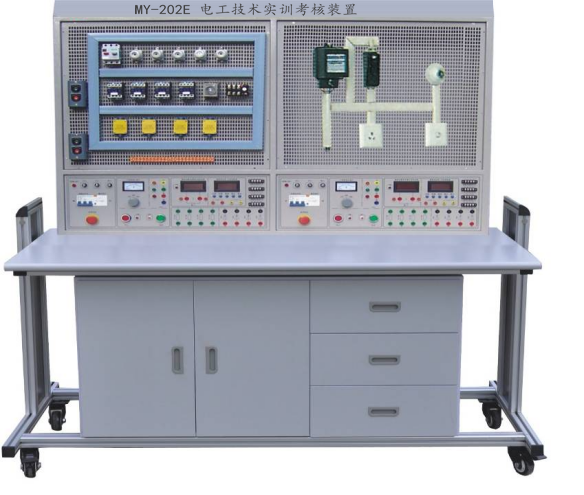

MY-202E电工技术实训考核装置


电工技术实训考核装置是综合了大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程教学大纲的要求而研发。采用“网孔板”结构,功能和性能优越,符合职业教育改革和发展,其外形美观、结构合理、牢固、耐用,配备多种常用电机及配套工作电源。实训内容丰富,实训方法接近工业现场,实训方法灵活、增加元器件即可增加实训项目,可扩展性强。装置设置多重科学安全保护措施,确保设备和操作者人身安全,特别适用于各院校现阶段实训设备的更新改造,迅速开设实训课程的理想设备。
二、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1.0KVA
4、重量:200Kg
三、实训屏构成与性能:
1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。
2、三相四线电源输入:三只红、黄、绿指示灯亮。接通总开关,由接触器通过起动、停止按钮进行电源控制。
3、设有450V指针式交流电压表1只,指示输入三相电源线电压。
4、安全保护:设有漏电保护器,确保设备和操作者人身安全。
5、连续可调交流电源:0-220V连续可调,具有短路保护
6、可调同步励磁电机电源:0-40V/2A连续可调,具有短路保护
7、提供降压启动电阻75Ω/75W六个,能耗制动电阻10Ω/25W二个。
8、整流二极管:IN5408四只
9、智能型真有效值交流数字电压表
交流数字电压表1只,采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。测量范围:0-500V,频率范围:10Hz-20Hz。档位自动调节。测量精度为0.5级。具有数据存储与查询功能。
10、智能型真有效值交流数字电流表
交流数字电流表1只,采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。测量范围:0-5A,频率范围:10Hz-20Hz。测量精度为0.5级。具有数有数据存储与查询功能。
11、直流数显电压表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
12、直流数显毫安表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
13、智能型功率、功率因数表
由24位专用DSP、16位高精度A/D转换器和高 MPU单元设计构成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为0.1级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载
四、实训操作桌:铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。
五、参考实训考核项目:
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转按钮线路
19.双重联锁的三相异步电动机正反转按钮线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路
24、普通车床控制电路的连接;
25、电动葫芦控制电路的连接
、配置表

序号 名    称 每台数量 单位 备    注
1 控制屏 1
2 实训桌 1
3 学生凳 2
4 器材配备 1 见表一
6 实训连接线 1
7 网孔板 2
8 实验指导书(包含Word电子版) 1
表一
序号 名    称 型号与规格 数  量
1 单相电度表 DD862-2 1
2 单相闸刀开关 HK8 1
3 拉线开关 4A/250V 1
4 平灯头 6A/250V 2
5 园形插座 T3-10 1
6 电流互感器 LQG-0.5 1
7 墙壁开关座   2
8 声控开关 118-B30 1
9 低压断路器 DZ108-20/10 1
10 螺旋式保险盒 RL1-15/3A 3
11 直插式保险盒 RT14-20/2A 2
12 交流接触器 CJX2-0910 3
13 辅助触头 F4-22 3
14 热继电器 R16B-20/3 1
15 通电延时时间继电器 ST3PA-B/380V(0-60S) 1
16 时间继电器座 PF-083A 1
17 3H铁壳按钮   2
18 行程开关 LX9-222 2
19 行程开关 LX9-001 2
20 倒顺开关 K03-15 1
21 日光灯管 Y210RR25/10W 1
22 镇流器 13W 1
23 日光灯座   2
24 接线端子排 JF5-2.5/5 5
25 G形导轨   1
26 走线槽   2米
27 螺丝   90
28 螺丝刀   2
29 尖嘴钳   1
30 剥线钳   1
31 三相鼠笼异步电动机 380V/Y/△180W 2
