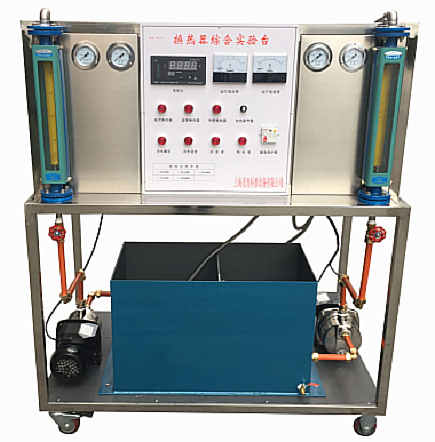

MYR-17A换热器综合实验台



MYR-17A 换热器综合实验台实验目的:
1、了解板式、列管及套管换热器的构造特点及传热性能的差别。
2、掌握各换热器性能测试方法,了解影响换热器性能的因素。
3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
4、掌握流体流速、流量、压力、温度等参数的测量技术。
二、主要配置:
1、套管式换热器,
2、板式换热器,
3、列管式换热器,
4、冷、热水防腐水泵,
5、冷、热水转子流量计,
6、冷、热水不锈钢原水箱及加热水箱,
7、顺、逆流调节阀门组,
8、阻力测试压力表及U型差压计,
9、加热功率由固态调压模块无极调节,
10、万能信号输入巡检仪显示温度,
11、电流表,
12、电压表,
13、不锈钢台架及控制屏等。
三、
换热器综合实验台技术参数:
1、输入电源:三相AC380V±10% 50Hz,功率6.5KW。
2、换热器面积:列管换热器0.36m2,板式换热器0.56m2,套管换热器 0.21m2。
3、电加热总功率:≦6.0KW,加热温度:≤80℃。
4、冷、热水泵参数: 流量: 20L/min ,扬程:12m,功率:120W。
5、转子流量计:二台并联,热水流量量程:16—160L/h,冷水流量量程:40—400L/h。
6、原水箱:304 不锈钢材质,容积:80L(冷水箱有盖密封,防止落灰,配有液位显示装置;水箱入口配有浮球阀以保证水箱水位恒定)。
7、热水箱 :304不锈钢材质,容积:60L(热水箱有盖密封,与冷水箱独立,配有液位显示装置)。
8、温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度 ±0.2℃),高精度PID调压模块电路。
9、外形尺寸:1200×600×1700mm,外形为不锈钢可移动支架,带双刹车轮。
II型增加带标准信号的多路万能信号输入巡检仪,增加带标准信号的数显电流表电压表,增加文丘里流量计配差压传感器测流量,软件等。


友情提示:
1、设备验收:各采购单位收货时请检查换热器综合实验台的货品外观,核实设备的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供换热器综合实验台产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的换热器综合实验台选型错误或设备购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对设备的发货期为参考值,如您需要了解设备的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对设备有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关设备的技术咨询。
