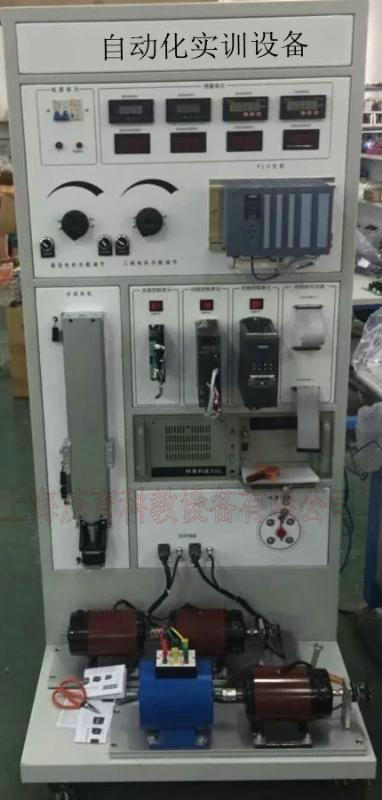

MY-35B自动化实训装置

自动化实训装置-产品概述：
自动化实训装置需按照人社部颁发的“维修电工技术等级标准”和“职业技能鉴定规范”的内容要求，结合技能大赛电气安装与调试项目的竞赛规程，根据维修电工高级、技师培训的实际情况建立集培训学习、理论验证、实训操作、考核鉴定于一体的多功能实训装置。同时可以让学生学会PLC 控制技术、步进控制技术、伺服传动控制技术、传感器技术、位置控制技术、机械传动等技术，提高学生综合应用PLC技术能力，主要用于电气自动化设备安装与维修、机电一体化等专业岗位的技能实训与考核。
二、技术参数：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：环境温度范围为-10℃～+40℃，相对湿度＜85%（25℃），海拔＜2000m。
3.装置容量：＜1.5kVA
4.实训装置为
三、每工位配元器件要求

序号	名称	规格/型号	单位	数量	备注
1	交流电动机控制实训模块（两台三相交流异步电动机、一台双速电动机）	一台交流异步电动机采用编码器测速并显示，一台双速电机采用霍尔开关测速	套	1	采用知名品牌
2	电机转换端子实训模块	由黄绿红强电座各4组，固定于1.2mm厚钢板上，每组强电座丝印有电气符号标识。	套	1	采用知名品牌
3	传感器模块	配行程开关2个，电感、电容、光电传感器各1个	套	1	采用知名品牌
4	CPU	三菱3-48mr	套	1
5	变频器	变频范围：0-400HZ,输出电压：380-650V,输出功率：0.75-400W	套	1	三菱 d-720
6	指示灯模块	DC24V 3红、3黄、3绿	只	9	采用知名品牌
7	热过载继电器模块	JRSID-25 0.63-1A	只	2	配底座
8	热过载继电器模块	JRSID-25 1.6-2.5A	只	1	配底座
9	接触器模块	LC1-D0601M5N AC220V	只	8	三对常开一对常闭
10		LA1-DN22	只	8	采用知名品牌
11		DC24V继电器	只	8	采用知名品牌
12	漏电保护器模块	DZ47LE-32-4P 10A	只	1	采用知名品牌
13	开关电源模块	CL-A-15-5	只	1	DC5V/3A
14	开关电源模块	HS-100-24	只	1	DC24V/4.5A
15	按钮开关模块	Φ22-LAY16-AR11 红色	只	5	三力
16		Φ22-LAY16-AG11 绿色	只	5	三力
17		Φ22-LAY16-CR11	只	1	三力
18		Φ22-LAY16-DB22	只	2	两档三力
19		Φ22-LAY16-DB22	只	2	三档三力
20	接线排及线槽	SUK-1.5N	套	1	若干
21	触摸屏	昆仑通态7寸	套	1
22	实训平台	由40x40mm型材、1.2mm厚网孔板组建门子结构	个	1

四、需要完成的实训内容：
典型电机控制技术：
实验一： PLC控制三相异步电机电机启停
实验二： PLC 控制电动机顺序控制
实验三： PLC 控制电动机点动和自锁控制
实验四：PLC 控制电动机星/三角启动自动控制
实验五： PLC控制三相异步电机正反转
实验六： PLC控制三相异步电机带限位自动往返控制
变频器控制实验：
实验一变频器功能参数设置与操作
实验二外部端子点动控制
实验三设定频率运行
实验四变频器控制电机正反转
实验五多段速度选择变频器调速
实验六电位器控制变频器外部电压调速
实验七基于PLC通讯方式的变频开环控制

友情提示：
1、设备验收：各采购单位收货时请检查自动化实训装置的货品外观，核实自动化实训装置的数量及配件，拒收处于受损状态的自动化实训装置；

2、设备质保：茂育将为各采购单位提供自动化实训装置产品指导书和质保期，在质保范围内提供对自动化实训装置的免费维修，超出条件承诺时提供对自动化实训装置的有偿维修；

3、设备退换货：各采购单位单方面原因导致的自动化实训装置选型错误或自动化实训装置购买数量错误，造成自动化实训装置的退换货要求，将不被接受；

4、设备货期：对自动化实训装置的发货期为参考值，如您需要了解自动化实训装置的精确货期，请与上海茂育公司的销售人员联系；

5、咨询电话：如各采购单位对自动化实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关自动化实训装置的技术咨询；
