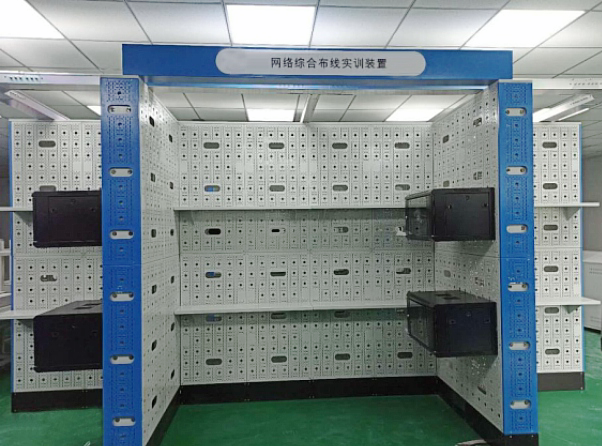

MYJD-6综合布线实训室

一、MYJD-6综合布线实训室-技术规格：

实训组数（同时）		4组
实训人数（同时）		12人
产品重量		825公斤
外型尺寸	长	5.28米
外型尺寸	宽	1.44米
外型尺寸	高	2.6米
实训次数		>10000次
实训课时		24课时
安装方式		TT
布局特点		T字连接布局，适合小教室安装和演示，设备利用率低。

二、实训功能：
1、综合布线工程技术设计平台功能。
2、综合布线工程技术实训平台功能。
3、综合布线工程技术展示平台功能。
4、综合布线工程技术测试平台功能。
5、综合布线工程技术考核平台功能。
6、全班同时实训功能。满足8-16组，每组3-4人同时实训。
7、综合布线各个子系统实训功能。具有同时或交叉进行综合布线系统工程七个子系统实训。
8、模拟万种永久链路实训和测试功能。
9、强大的扩展功能。能够扩展为智能化管理系统、电气工程技术等多种实训平台。

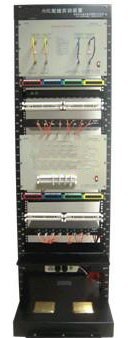

光缆配线实训装置

一、产品主要功能有：光纤链路搭建和熔接功能，网络配线和端接功能，网络跳线制作和测试功能，永久链路配线端接功能，配线子系统安装实训功能等。
二、产品型号和技术规格：

类别	技术规格
外型尺寸	长600mm,宽530mm,高1800mm
电压/功率	交流220V/50W
配套设备	网络综合配线实训架--1套；网络跳线测试仪—1台；网络端接实验仪—1台；网络理线架—2个； 24口网络配线架—2台；组合式光纤配线架—2台； 110型配线架—2台；其余见产品配置表。立柱具有布线穿管和安装网络插座实训功能。

三、产品特点：
1、实训装置真实模拟标准网络机柜配线端接工程技术。
2、组合式光纤配线架，多种光纤接口。
3、实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障。
4、故障模拟功能。例如：跨接、反接、短路、断路。
5、落地安装，立式操作，稳定实用，节约空间。
6、具有5000次以上压接线端接实训功能。
7、立柱具有布线穿管和安装网络插座实训功能。
四、实训功能：
1、能够进行光缆配线和熔接实训。
        每台设备安装有组合式光纤配线架2个，两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训。
        光纤配线架针对教学实训专门设计和生产。采用多功能组合式结构；钢板厚度和强度远远超过工程产品，结实坚固，特别适合数千次的反复安装和拆卸实训操作；光纤配线架安装的耦合器既能满足单模光纤也能满足多模光纤；既能安装室外光缆，也能安装室内光缆；既有ST圆口，也有SC方口；
        组合式光纤配线架既有ST口，也有SC口，包括8个ST接口和8个SC接口，每次能够熔接16芯光纤，也能插接8根ST-ST光纤跳线或者8根SC-SC光纤跳线，或者16根ST-SC光纤跳线。
2、能够进行网络铜缆的配线和端接实训。每台设备每次端接6根铜缆双绞线的两端，每根双绞线两端各端接线8次，每次实训每人端接线96次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有96个指示灯分48组，同时显示6根双绞线的全部端接情况，能够直观判断网络双绞线的跨接、反接、短路、断路等故障。
3、能够制作和测量4根网络跳线，对应指示灯显示两端RJ45接头的压接线端接连接状况和线序，每根跳线对应8组16个指示灯直观和持续显示连接状况和线序，共有64个指示灯分为32组，同时显示4根跳线的全部线序情况，能够直观判断铜缆的跨接、反接、短路、断路等故障。
4、能与网络配线架、通信跳线架组合进行多种端接实训，仿真机柜内配线端接。
5、能够模拟配线端接、永久链路常见故障，也能进行故障维修训练。如：跨接、反接、短路、断路等。
6、实训设备具有5000次以上的端接实训功能。
7、能够搭建多种网络链路和测试链路的平台。

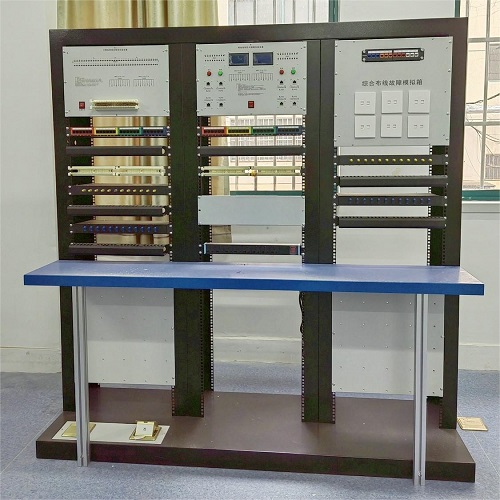

综合布线故障检测实训装置

一、产品摘要：
产品主要功能有：网络配线端接实训功能，网络跳线制作和测试功能，模拟综合布线系统常见故障功能，进行链路故障检测和故障分析功能，进行故障维修实训功能，进行光纤配线和熔接实训功能，进行铜缆配线和端接实训功能等。

二、产品型号和技术规格：

外型尺寸	长1800mm，宽650mm，高1800mm。
电压/功率	交流220V/400W。
主要配套设备	开放式操作台　　　1套；　　布线实训螺孔板　　　1套；网络端接实验仪　　1台；　　网络跳线测试仪　　　1台； 24口网络配线架　　2台；　　网络理线架　　　　　2个； 110型配线架　　　 2台；　　组合式光纤配线架　　2台；显示器安装支架　　1个；

三、产品功能：
（1）能够模拟数千种综合布线系统永久链路常见故障。如：跨接、反接、短路、开路、串扰、回波损耗、超长等。每类故障有数百种设置方式，能够满足教师根据教学和实训需要随时自由设置各种故障。
（2）能够进行链路故障检测和故障分析。
（3）能够进行故障维修实训。
          能够模拟和维修数千种综合布线系统永久链路常见故障。如：跨接、反接、短路、开路、串扰、回波损耗等常见故障。
（4）能够进行光纤配线和熔接实训。
　　每台设备安装有组合式光纤配线架2个，两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训。
　　光纤配线架针对教学实训专门设计和生产。采用多功能组合式结构；钢板厚度和强度远远超过工程产品，结实坚固，特别适合数千次的反复安装和拆卸实训操作；光纤配线架安装的偶合器既能满足单模光纤也能满足多模光纤；既能安装室外光缆，也能安装室内光缆；既有ST园口，也有SC方口；
组合式光纤配线架既有ST口，也有SC口，包括8个ST接口和8个SC接口，每次能够熔接16芯光纤，也能插接8根ST-ST光纤跳线或者8根SC-SC光纤跳线，或者16根ST-SC光纤跳线。
（5）能够进行铜缆配线和端接实训。
　　每台设备每次端接6根双绞线的两端，每根双绞线两端各端接线8次，每次实训每人端接线96次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有96个指示灯分48组，同时显示6根双绞线的全部端接情况，能够直观判断网络双绞线的跨接、反接、短路、断路等故障。
（6）能够制作和测量4根网络跳线。
　　   对应指示灯显示两端RJ45接头端接状况和线序，每根跳线对应8组16个指示灯直观和持续显示连接状况和线序，共有64个指示灯分为32组，同时显示4根跳线的全部线序情况，能够直观判断铜缆的跨接、反接、短路、断路等故障。
（7）能够进行综合布线系统各种永久链路实训。
　　   实验仪与配线架、跳线架、跳线等组合，进行多种永久链路端接实训，熟练掌握端接工程技术和操作技巧。
（8）水平子系统管/槽布线技术实训。
（9）工作区子系统网络插座安装实训。
（10）网络链路测试平台功能。
（11）网络机柜设备安装和配线端接功能
（12）真实展示完整的综合布线系统功能。实训装置可以用多种缆线连接，例如：5E类和6类双绞线、25对电缆、光缆相连，组建完整的综合布线系统。
（13）完整的网络应用系统。增加相关网络设备和软件后能够组成完整的网络应用系统。
（14）预留显示器安装支架和主机安装位置。
（15）实训考核功能。指示灯直接显示考核结果，易评判和打分。
（16）选拔赛、集训、国赛在上面安装计算机和光纤熔接机，进行综合布线项目设计和光纤熔接技术实训。
四、综合布线故障检测实训装置--产品配置清单

序号	配套设备名称	配套设备技术规格	数量	单位
1.	开放式操作台	长1800mm，宽650mm，高1800mm。	1	台
2.	综合布线故障模拟箱	长480mm，宽200mm，高450mm	1	台
3.	网络压接线实验仪	长480mm，宽80mm，高310mm	1	台
4.	网络跳线测试仪	长480mm，宽40mm，高310mm	1	台
5.	网络配线架	24口网络配线架	2	个
6.	理线架	1U	2	个
7.	110通信配线架	110型标准1U，100回	2	个
8.	光纤配线架	组合式8个ST口，8个SC口	2	个
9.	地弹插座	120型220V/10A 5口电源插座	1	个
10.	地弹插座	120型 RJ45网络+RJ11电话接口	1	个

光纤熔接机

适用光纤	SM (单模), MM (多模), DS (色散位移)光纤, NZDS (非零色散位移，即G.655光纤)
熔接机类型	单芯熔接机
包层外径	80 to150µm
被覆光纤直径	100 to1000µm
光纤切割长度	8-16mm, 被覆光纤直径250µm，16(标准) 或8-16mm (选用)，被覆光纤直径250µm-1000µm
平均接续损耗	0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS)
熔接时间	9 秒（标准SM）
回波损耗	> 60dB
熔接程序	12组工厂预置，188组用户设置
估计损耗	可用
接续损耗存储	5000组最新接续结果，每组3项参数
屏幕显示	X轴和Y轴独立显示，放大倍数380倍；或X/Y轴同时显示，放大倍数200倍
显示	高性能5英寸彩色LCD显示屏，显示内容可翻转,方便双向操作
工作环境	0 to 5000m(海拨) 0 to 95%(湿度) -10～50℃(温度)
张力测试	2N
电极寿命	2500次
加热模式	加热时间1～60秒可调
典型加热时间	30 秒(标准)
热缩套管	60mm, 40mm 和一系列微缩套管
锂电池容量	约130次接续及加热（典型）
电源	交流适配器输入电压100-240V 50／60Hz，输出电压：DC13.5V /5A 直流输入电压11-14V ( 内置锂电池8000mAh )
终端接口	RS232 接口
防风性能	在15m/s的强风下能进行接续
体积	150mm(长) x150mm (宽) x160mm (高)
重量	3.52kg（含电源模块）

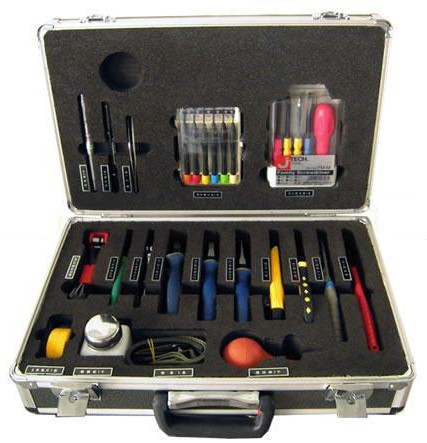

光纤工具箱

产品型号和技术规格：

外型尺寸	长440mm,宽125mm,高310mm
适用范围	全国高职技能大赛专用工具箱
配套工具	序号	工具名称和规格	数量	用途
	1	束管钳	1把	开剥光纤束管
	2	多用剪，8寸	1把	剪断纤维
	3	剥皮钳	1把	剥除光纤涂覆层
	4	美工刀	1把	切割
	5	尖嘴钳，6寸	1把	开剥辅助工具
	6	钢丝钳，6寸	1把	开剥辅助工具
	7	斜口钳，6寸	1把	开剥辅助工具
	8	光纤剥线钳	1把	切割
	9	活动扳手，6寸	1把	紧固螺丝
	10	横向开缆刀	1把	横向开剥光缆外护套
	11	清洁球	1把	吹浮灰
	12	背带	1条	背工具箱用
	13	酒精泵	1个	存储与泵出酒精
	14	钢卷尺，2米	1把	测量长度
	15	组合螺丝批	1套	紧固螺丝用
	16	微型螺丝批	1套	紧固微型螺丝用
	17	镊子	1把	夹持小件物品
	18	记号笔	1个	编号标记
	19	红光笔	1个	发射红光

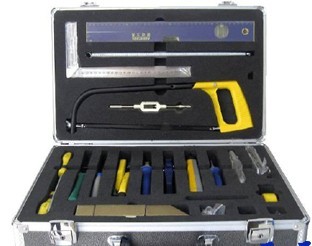

网络综合布线专用工具箱

外型尺寸	长520mm，高160mm，宽315mm
适用范围	全国高职技能大赛专用工具箱
配套工具	序号	工具名称和规格	数量	用途
	1	网络压线钳	1把	压接水晶头用
	2	网络打线钳>	2把	模块打线用
	3	钢卷尺，2米	1把	长度和位置测量用
	4	活扳手，150mm（6寸）	2把	螺丝固定用
	5	螺丝刀，Φ6X150>	2把	螺丝固定用
	6	锯弓	1把	切割用
	7	钢锯条	5根	切割用
	8	美工刀	2把	切割用
	9	线管剪	1把	PVC管裁断用
	10	老虎钳，8寸	1把	夹持物件
	11	尖嘴钳，6寸	1把	夹持物件
	12	镊子	1把	夹持物件
	13	不锈钢角尺，300mm	1把	90度角测量用
	14	条形水平尺，400mm	1把	测量水平和垂直用
	15	弯管器 Φ20>	1把	Φ20PVC冷弯管成型用
	16	计算器	1把	计算用
	17	麻花钻头，Φ10>	2个	开孔用
	18	麻花钻头，Φ8>	2个	开孔用
	19	麻花钻头，Φ6>	2个	开孔用
	20	丝锥，M6>	2个	攻丝用
	21	十字批头	2个	电动起子配套用
	22	水晶头，RJ45>	10个	维修备用
	23	螺丝，M6X15>	10个	维修备用
	24	线槽剪	1个	切断PVC线槽用
	25	弯头模具	1把	线槽成型用
	26	剥线钳	2个	剥线用

不锈钢操作台

一、产品型号和技术规格：

外型尺寸	长1200mm，宽600mm，高750mm
重量	24KG

二、产品特点：
1、不锈钢封包台面，边缘光滑，台面平整美观。
2、方钢支架，结实牢固。
3、橡胶脚套，整齐美观。
4、工厂专业化批量生产，性价比高。
5、标准化纸箱包装，运输方便，现场快速组装。
三、产品功能：
1、综合布线工程现场布线材料加工或者实训。
2、在操作台上进行线槽、线管、桥架等材料加工。

3、组装和摆放各种设备。

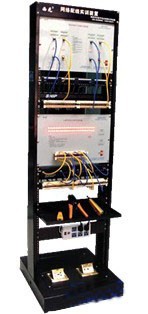

网络配线实训装置

一、产品型号和技术规格：

外型尺寸	长600mm,宽530mm,高1800mm
电压/功率	交流220V/50W
配套设备	网络压接线实验仪—1台网络理线环—2个网络跳线测试仪—1台 8口PDU电源插座—1个 100回110型通信跳线架—2台 24口网络配线架—2台零件/工具盒—1个立柱具有布线穿管和安装网络插座实训功能。
实训人数	每台设备能够满足2—4人同时实训。
实训课时	12课时（RJ45头和模块端接、跳线测试、配线架端接、通信架端接、永久链路、信道链路）

二、产品特点：
实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障。
故障模拟功能。例如：跨接、反接、短路、断路。
落地安装，立式操作，稳定实用，节约空间。
具有5000次以上压接线端接实训功能。
立柱具有布线穿管和安装网络插座实训功能。
三、实训功能：
1、网络配线和端接实训
        每次端接有对应的指示灯直观显示端接电气连接状况和线序，能够直观显示和判断跨接、反接、短路、断路等故障。
2、网络跳线制作和测试实训
        同时测量4根网络跳线，能够直观判断跨接、反接、短路、断路等故障。
3、测试链路端接和实训
        实验仪与网络配线架、通信跳线架、跳线等组合，进行多种测试链路的端接实训，仿真网络机柜内配线端接工程技术。熟练掌握工程技术和操作技巧。
        每组链路有3根跳线，端接 6次。每组链路路由为：仪器RJ45口（下排）→配线架RJ45口→配线架网络模块→ 通信跳线架模块下层→通信跳线架模块上层→仪器RJ45口（上排）。
        要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。
4、永久链路端接和实训。
        实验仪与网络配线架、通信跳线架、跳线等组合，进行多种永久链路的端接实训，仿真网络机柜内配线端接工程技术。熟练掌握工程技术和操作技巧。
        每组链路有3 根跳线，端接6次。每组链路路由为：仪器面板通信模块（下排）→配线架RJ45口 →配线架网络模块→通信跳线架模块下层→通信跳线架模块上层→仪器面板通信模块（上排）。
        要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。
5、进行布线穿管和安装网络插座实训功能。
6、网络链路测试平台功能。
7、实训考核功能。指示灯直接显示考核结果，易评判和打分。
楼宇配置清单

一、对讲门禁系统
序号	设备名称	设备型号	单位	数量
1	管理中心机	ET-366G	台	1
2	欧式数码彩色可视室外主机	ET-366D08-1-ID	台	1
3	电源箱	ET-366P	台	1
4	联网器	ET-366W	台	1
5	多功能壁挂室内分机	ET-366M5-F	台	1
6	非可视壁挂室内分机	ET-366H2	台	1
7	门前铃	ET-366BD1	台	1
8	层间分配器	ET-366FS2	台	1
9	非接触卡 ID		张	1
10	电插锁		只	1
二、消防系统
序号	设备名称	设备型号	单位	数量
1	火灾报警控制器	GST-200	台	1
2	点型感烟火灾探测器	G3	只	1
3	点型感温火灾探测器	G3N	只	1
4	探测器通用底座	DZ-02	只	2
5	手动报警按钮	GST-9122	只	1
6	消火栓报价按钮		只	1
7	声光报警器		只	1
8	隔离模块		只	1
9	单输入模块		只	1
10	单输入输出模块		只	1
11	电子编码器		只	1
12	火灾显示盘	ZF-101	台	1
13	消防控制箱	DC24V/2A、24V继电器	台	1
三、安防系统
序号	设备名称	设备型号	单位	数量
1	门磁开关		只	1
2	家用紧急求助按钮		只	1
3	被动红外空间探测器		只	1
4	被动红外幕帘探测器		只	1
5	燃气探测器		只	1
6	主动红外对射报警器		只	1
7	声光报警器		只	1
四、视频监控系统
序号	设备名称	设备型号	单位	数量
1	高速球云台摄像机		台	1
2	一体化枪型摄像机		台	1
3	红外摄像机		台	1
4	室内全方位云台		台	1
5	矩阵主机		台	1
6	矩阵控制键盘		台	1
7	彩色监视器		台	1
8	硬盘录像机		台	1
9	硬盘	500G	只	1
10	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	台	1
11	视频线缆		米	100
12	电源线		米	100
五、智能一卡通系统
1	电控锁		只	1
2	门禁一体机（带软件通讯功能）IC		台	1
3	出门按钮		只	1
4	考勤机 IC（带软件）		台	1
5	消费机 IC（带软件）		台	1
6	IC消费发卡器		台	1
7	IC卡		张	10
