MYLY-9E建筑给水排水实验系统

一、建筑给水排水实验系统-简介：
本实验模型由管道系统与供水设备两大部分组成，如下图所示：
管道系统由给水管道与排水管道系统组成，给水管道可按需求布置成下行上给、上行下给等方式，按照排水通气方式的不同可分为如下几个管道系统模块，无通气排水模块，伸顶通气排水模块，通气立管通气排水模块，苏维托排水模块，旋流排水模块，自循环通气排水模块；

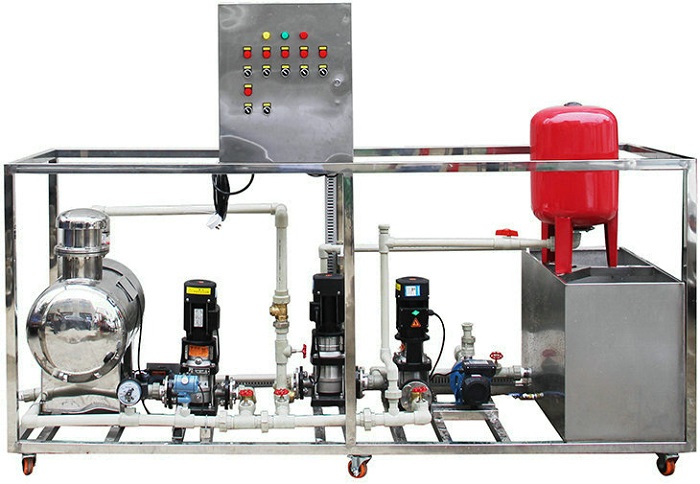

供水部分（图片仅供参考）

供水设备按照需求可分为如下几个模块，水泵供水模块、水泵-水箱供水模块、气压供水模块、变频供水模块、无负压供水模块。如上几个模块可根据需求自主选择组合，可实现实验演示功能如下：

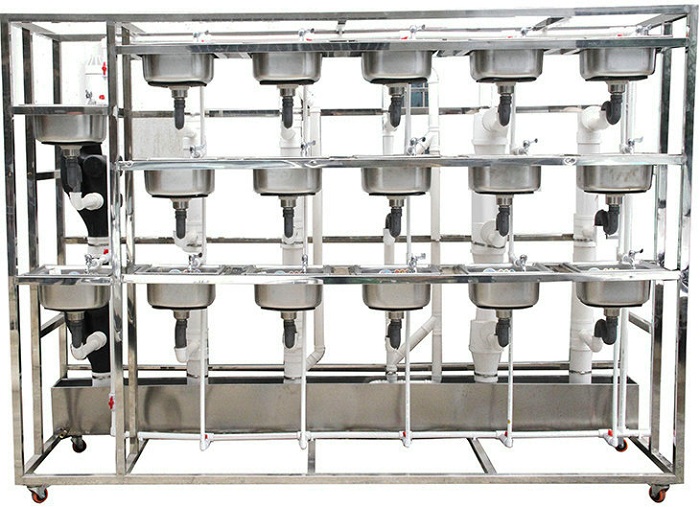

用水排水部分（图片仅供参考）

1、室内给水系统，可演示如下多种供水方式与管网布置形式。
l 演示水泵供水方式
l 演示水泵-水箱联合供水方式
l 演示气压供水方式
l 演示变频供水方式
l 演示无负压供水方式
l 演示下行上给管网布置模式
l 演示上行下给管网布置模式
2、室内排水系统，可演示如下多种排水管道的布置形式。
l 演示无通气排水
l 演示伸顶通气排水方式
l 演示通气立管通气排水方式
l 演示苏维托配件排水方式
l 演示底层单独排出排水方式
l 演示旋流排水方式
l 演示自循环通气管道系统
3、通过控制管道中水的流态，可演示压力流管道、重力流管道水流现象，如：层流、紊流、水舌、水膜流、水塞流、附壁螺旋流
4、室内供水自动控制系统，如上图2所示，可演示不同供水系统的设备组成与自动控制系统的工作原理。
l 水泵供水系统的配电系统组成与控制方式、原理
l 气压给水的自动控制系统组成与工作原理
l 水泵-水箱联合供水系统控制系统组成与工作原理
l 变频供水控制系统组成与工作原理
l 无负压供水控制系统组成与工作原理
二、技术参数和性能指标：
性能指标是指响应时间、事务处理速率和其他与时间相关的技术要求：
1.单件事务或单个用户：无故障成功完成事务处理，处理结果的时间不多于1秒。
2. 多个事务或多个用户：在设计空量的多个用户并行访问的条件下，故障成功完成事务处理，处理结果的时间不多于3秒。
3. Web页面(带宽1M/秒)的平均响应时间不能多于5秒，响应时间以页面显示完成为准；局域网页面平均响应时间不能多于2秒，音频、图像、视频、动画从下载到显示的时间不得多于30秒(不考虑网络因素)。
4. 系统自动下载运行环境所使用到的插件，系统给出所用到的插件网络连接地址，提供给不能正常显示的用户系统。
5. 客户端通过IE浏览器运行本程序时，单个二维进程CPU占用率不超过10%。单个三维进程CPU占用率不超过20%。
三、系统模块组合方案：
本建筑给水排水演示系统采用模块化设计方案，可以根据不同的教学需求与场地条件进行自主定制。

序号	设备名称	功能简介
1	低位水箱	演示系统水源
2	集水槽	演示系统集水、排水
3	苏维托排水模块	苏维托排水系统结构与流态演示
4	单立管排水模块	单立管排水系统结构与流态演示
5	双立管排水模块	双立管排水系统结构与流态演示
6	自循环排水模块	自循环排水系统与流态演示
7	旋流排水模块	旋流排水系统结构与流态演示
8	无通气排水模块	无通气排水系统结构与流态演示
9	水泵水箱供水模块	水泵水箱联合供水系统结构组成与运行原理演示
10	水泵供水模块	水泵供水系统结构组成与运行原理演示
11	气压供水模块	气压供水系统结构组成与运行原理演示
12	变频供水模块	变频供水系统结构组成与运行原理演示
13	无负压供水模块	无负压供水系统结构组成与运行原理演示
