MY-TY01 通用技术实验室设备

通用技术实验室设备-根据普通高中通用技术学科建设的要求的综合实验室，主要涵盖“技术设计、技术试验、技术制作、技术探究”等功能。其中技术设计主要作用是让学生针对技术问题进行多方案设计，培养学生的创造性思维和问题解决能力；技术试验主要作用是让学生亲历技术试验过程，初步掌握测量、加工、安装、调试等简单的技术操作技能，形成初步的技术试验能力；技术制作的主要作用是为学生提供亲自动手的机会，经历技术方案的实现和物化的过程，促进学生动作技能的发展；技术探究主要作用是培养学生的探究精神，提高学生的技术探究能力。
1、技术试验室是完成《通用技术》课程的教学目标、进行技术设计、制作和试验等活动的主要场所。
2、学生在功能完备的技术试验室里，亲历技术设计过程，增强对技术的兴趣，激发创造欲望，强化手脑并用，了解技术的思想和方法，增进对技术文化的理解，发展实践能力，改善学习方式，从而为学生的终身发展打下基础。
3、技术试验室还应该具有拓展功能，它应当成为学生进一步进行探究技术和设计创新的课外实践活动场所。
4、通用技术课程的教学仪器、工具和设备的设计开发要以课程标准为依据，摆脱以技术工种分类、以基本技能训练为主的传统模式，创建通用性和多样化相结合、基本工具和现代技术相结合、教学装备与教学方式相结合的装备思路和装备多方案。
5、试验室装备既重视规范化和标准化。在完成相同功能和达到教学目标要求的前提下，不搞统一规格和品种，学校可以自主地选择不同档次。
6、选择装备时，要有利于学生技术知识和能力的建构，要有利于学生设计多方案的实现，要有利于技术试验的开放性。
7、充分重视教师和学生中的自制教具、学具，对优秀的自制教具和学具要积组织交流和推广。
8、加强仪器、设备和工具的质量管理及其维护、保养，加强安全教育，确保学生的人身安全。
9、要注意充分利用和改造原有的劳动技术教育、科技活动的资源。

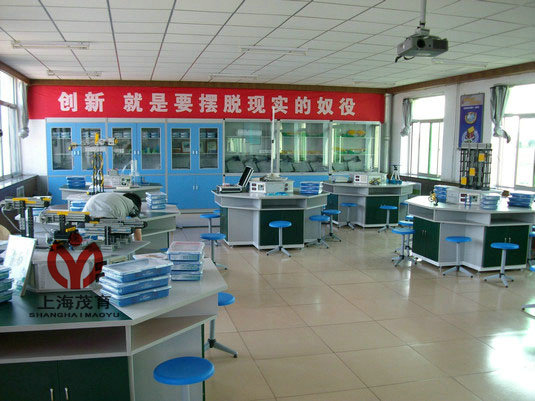

1）教室布置图：按学校场地的实际大小设计。
2）学生操作台效果图：

通用技术实验室设备

MY-TY01 通用技术实验室设备（一）
公共部份

名称	参考规格要求及品牌	单位	数量
计算机	CPU：Intel 奔腾双核 E5300、标称频率： 2600MHz 处理器核心： Wolfdale，核心数：双核，二级缓存： 2MB 主板芯片：Intel G31，内存大小： 2048MB，硬盘容量： 250GB 硬盘描述：SATA2（7200转），显示器大小：17英寸，显示器描述：宽屏LCD，显卡类型：集成，声卡描述：集成	台	1
视频展台	MY－CLASS　D2000　2路视频信号，1路S－VIDEO信号，1路VGA，双声道立体声，清晰度：＞520线，总像素：80万	台	1
投影仪	投影机2400流明对比度600：1 标准显示1024*768	台	1
投影幕	电动玻珠120坟自动幕	个	1
教师演讲台	规格：2400×700×850mm材质：台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用16mm三聚氰胺饰面E1级刨花板,立腿及底边采用铝合金型材镶装，其他部位采用2mm厚优质PVC封边条，机械封边；含电源主控台，预留水槽、多媒体设备的位置。	张	1
金工、木工实验台	规格：2400×1200×750mm 台面：采用40mm厚机制实木白樟子松木板精致加工，桌面铺设透明1.5mm厚橡胶防护垫，带有二个独立工具柜，二个抽屉，有防护网；桌身：采用60*40mm方钢烤漆骨架，配16mm优质三聚氰胺饰面板，三聚氰胺板为蓝色。	张	8
单台工作台	规格：1200×500×780mm，台面采用40mm厚机制实木白樟子松木板精致加工，桌面铺设透明1.5mm厚橡胶防护垫，具有独立工具柜带抽屉，桌身：采用60×40mm方钢烤漆骨架，配16mm优质三聚氰胺饰面板，板材面色为蓝色。	张	2
工具柜	规格：3000×500×2000mm，采用16mm双贴面刨花板，对所有裸露截面均采用2mm厚优质PVC封边条，机械封边，三柜子为三种不同样子，有隔板多格式设计、底色为黄色的挂勾式设计、对开门式设计，3个/1组。	组	1
作品陈列柜	规格：1000×500×2000mm材质：采用特制铝合金，柜身采用16mm刨花板，上柜采用活动板隔离，玻璃推拉门，下柜采用16mm刨花板，对所有裸露截面均采用2mm厚优质PVC封边条，机械封边。	个	2
电源盒	220V	台	32
工具推车	钢质，二层设计，带四个万向轮。	辆	1
电线等辅助材料	国标铜芯线	套	1
外伤急救箱	红药水、碘酒、纱布、胶布、创口贴等	只	1
灭火器	干粉4KG合格、有效	只	1
水嘴水池	800mm×700×800mm、钢架结构木制对开门，台面为陶瓷一体结构，节洗手池为陶瓷制。	个	1
学生实践凳	三角底座、升降型	张	64
防护眼镜	防冲击，	付	64
工作服	材质：厚布	件	64

木工工具

设备名称	型号、规格及技术参数	单位	数量
羊角锤	0.25kg，	把	16
美工刀		只	16
锉刀	8”，3件套，双色柄套装	套	16
电动曲线锯	轻型：含锯条，切割功能55mm	把	1
木砂棒	150mm，	支	16
磨刀石	规格型号：含细砂，油石各一块（共两块，细砂粗砂共一块，油石一块）	套	1
墨斗	线长5m，	支	1
线坠	3米，	支	1
钢卷尺	2米	把	16

金工工具

设备名称	型号、规格及技术参数	单位	数量
活扳手	8号，	把	16
剪刀	170mm尖头，	把	16
内六角组套扳手		套	16
丝锥扳呀组套	12件套，	套	16
圆头锤	圆头，0.45kg，	把	16
台虎钳	钳口宽度100mm，	台	16
双把拉铆枪	￠4mm￠5mm双手用，	个	2
手电钻（含钻头）	直流手电钻；规格：钻孔能力10mm；额定输入功率350W；空载转速0-2200r/min；额定电压22V’额定功率50HZ。	把	1
数字钢字码	5#	套	2

电工工具

设备名称	型号、规格及技术参数	单位	数量
数显电表	数字式，可对电压、电流、电阻、电容、二极管测试	台	16
感应数字电笔	直接测验，感应断点测试	支	16
钢丝钳	160mm6号，	把	16
尖嘴钳	160mm6号	把	16
斜嘴钳	160mm6k号，	把	16
B型剥线钳	B型，	只	16
公制六角套筒	规格型号1/4”（4、4.5、6、8、10、12、13mm），	套	16
钟表批		套	16
电烙铁	内热型，大于20w,寿命长。	把	16
吸锡泵		把	16
焊锡丝	含锡量70%	卷	16
电脑刷	软毛木柄	把	16
钢锯架	小型	套	16
镊子		个	16
绝缘胶布		卷	16
旋具套	150×3mm;75×3mm;100×6mm;38×6mm;十字一字各一，	套	16
小手电筒		个	16
小方杆		个	16

计量工具

设备名称	型号、规格及技术参数	单位	数量
游标卡尺	150mm，	把	8
角度尺	150mm，	个	8
外径千分尺	0~25MM，	个	8
钢直尺	300mm，	个	8
钢角尺	300mm，	个	8
万能角尺	0～3200	个	8

金工木工机床

设备名称	型号、规格及技术参数	单位	数量
小型车床（含车刀一套）	规格及技术参数：CJ9518床身上工件最大回转直么160mm，最大工件长度CJ9518A型200mm，主轴通孔直径20mm，主轴内孔锥度莫氏3号，尾轴孔锥度莫氏2号，车床外形尺寸620×300×290mm配特殊附件S/N；1000511件钢头车刀一套	台	1
立式钻铣床	型号：X2，最大钻孔能力13mm，最大端面铣能力16，最大端面铣能力16mm，最大表面铣能力30mm，主轴箱行程（Z）180mm，横向行程（X）100mm，纵向行程（Y）220mm,主轴转速（无极调速）高速100-2500转/分±10% 低速100-1100转/分±10%	台	1
微型锯床	特点：机器主要部件：如主轴箱，中间块，线锯箱底座，线锯箱，线锯台,连接块等都采用全金属结构. 1、经过特殊设计,安全不伤手,就算锯齿碰到皮肤,也只会引起轻微的振动,不会割伤。 2、可以直线,曲线任意切割。 3、连接块采用燕尾槽连接块，牢固稳定。技术参数： 1、马达转速：20000转/分钟。 2、输入电压/电流/功率：12VDC/2A/12W。 3、工作台面积：90mm x 90mm。 4、线锯加工最大的切锯深度硬木为 4mm、三夹板为7mm、软木为18mm、薄铝片为0.5mm、有机玻璃为2mm。 5、变压器具有过电流，过压，过热保护。	台	8
微型锣床	机器主要部件：如主轴箱，尾座，基座，滑块，连接块等都采用全金属结构。 1、若使用中间块和特长机座等配件,可扩充功能,组装成大型锣床和仿形锣床等特殊机床。 2、软木、硬木均可加工,可随心所欲创作造型。 3、加工材料最大直径：45mm；大滑块行程：40mm，中心高：25mm，中心距：110mm 4、连接块采用燕尾槽连接块，牢固稳定。技术参数： 1、马达转速：20000转/分钟。 2、输入电压/电流/功率：12VDC/2A/12W。 3、加工材料最大直径：45mm；大滑块行程：40mm，中心高：25mm，中心距：110mm 。 4、加工材料长度：135mm。 5、加工材料：木材、工程塑料、软金属(铝、铜等)。 6. 变压器具有过电流，过压，过热保护。	台	8
微型车床	1、机器主要部件：如主轴，尾座，基座，滑块，连接块等都采用全金属结构。 2、中心高25mm，中心距135mm，一般车削金属时车床转速降到2000转/分钟。 3、车刀是高速钢材质，可加工软、有色、贵金属，并使用中间块加高，直径范围更扩大至50mm。 4、连接块采用燕尾槽连接块，牢固稳定。技术指标： 1、马达转速：20000转/分钟 2、输入电压/电流/功率/：12VDC/2A/12W 3、加工材料最大直径：20mm 4、加工材料长度：135mm 5、加工材料：木质塑料,软金属(铝,铜等)，有机玻璃，塑胶等。 6. 变压器具有过电流，过压，过热保护。	台	8
电热丝切割器	ABS材质额定电压：交流220V，50Hz；电热丝电流：0.8A-1.5A连续可调；电热丝规格：0.3mm镍烙丝；最大切割宽度：16cm；最大切割高度：15cm；最大斜切角度：45°样	台	8

消耗性材料

设备名称	型号、规格及技术参数	单位	数量
木板	200mm150mm3mm为工艺三合板，	块	300
木条	￠19.5*100mm，一根	根	300
拉铆钉	直径￠3mm~￠5mm，	盒	各5
美工刀片	10片/盒，	盒	14
木砂纸	800目，	张	100
聚醋酸乙烯乳液	白胶，500克/瓶，	瓶	1

通用技术实验室（二）
公共部份

名称	参考规格要求及品牌	单位	数量
计算机	CPU：Intel 奔腾双核 E5300、标称频率： 2600MHz 处理器核心： Wolfdale，核心数：双核，二级缓存： 2MB 主板芯片：Intel G31，内存大小： 2048MB，硬盘容量： 250GB 硬盘描述：SATA2（7200转），显示器大小：17英寸，显示器描述：宽屏LCD，显卡类型：集成，声卡描述：集成	台	1
视频展台	MY－CLASS　D2000　2路视频信号，1路S－VIDEO信号，1路VGA，双声道立体声，清晰度：＞520线，总像素：80万	台	1
投影仪	投影机2400流明对比度600：1 标准显示1024*768	台	1
投影幕	电动玻珠120坟自动幕	个	1
演示台	规格：2400×700×850mm材质：台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用16mm三聚氰胺饰面E1级刨花板,立腿及底边采用铝合金型材镶装，其他部位采用2mm厚优质PVC封边条，机械封边；含电源主控台，预留水槽、多媒体设备的位置。	张	1
学生实践桌	八角桌 1800（边对边）×750×780mm、钢木结构、桌面为25mm密度板双色贴面防火板。设单相220V二、三孔插座和低压交流；2~16V连续可调，额定电流2A；稳压直流1~16V连续可调，额定电流2A 数字显示，插座带有防尘盖。	张	8
学生实践凳	三角底座、升降型	张	64
仪器柜	规格：1000×500×2000mm，材质：面板：板材采用16mm厚刨花板，对所有裸露截面均采用2mm厚优质PVC封边条机械封边，精加工，密封性好，防水性佳，经久耐用，外型美观。	个	2
作品陈列柜	规格：1000×500×2000mm材质：采用特制铝合金，柜身采用16mm刨花板，上柜采用活动板隔离，玻璃推拉门，下柜采用16mm刨花板，对所有裸露截面均采用2mm厚优质PVC封边条，机械封边。	个	2
电线等辅助材料	国标铜芯线	套	1
灭火器	干粉4KG	只	1
水嘴水池	800mm×700×800mm、钢架结构木制对开门，台面为陶瓷一体式，节水式不锈钢水嘴，洗手池为陶瓷制。	个	1

绘图工具

设备名称	型号、规格及技术参数	单位	数量
直尺	150mm、	只	16
三角尺	300mm，	付	16
比例尺	300mm，	支	16
丁字尺	与绘图板配套，	块	16
绘图板	3号，	块	16
圆规	155mm	个	16
分规	110mm，	个	16
曲线板	长250mm，	付	16

教学模型

设备名称	型号、规格及技术参数	单位	数量
焊接/粘接/铆接模型	规格：铆接模型3件/套；有色透明有机玻璃材质；搭铆、单接搭铆接、双搭板铆接三种类型。焊接模型；3件/套；金属材质；坡口型式、搭焊、对焊、角焊。粘接模型；3件/套；有色透明有机玻璃材质，搭粘、角粘、单搭板对粘。	套	1
简单零件模型	有机玻璃材料精致加工成形；具体包括蜗轮、蜗杆、齿轮、带轮、链轮、转轴、手柄等常用的机械零件模型，且具备机械联动的演示功能。	套	1
机械制图模型	绘图模型；11件/套，实木或塑料材质，表面喷漆；具体包括；正等轴测图模型，形体结构三视图模型（正方块，三角块），模型房，尺寸要素模型，形体尺寸标注模型，机械加工图模型，剖视图模型，制图练习模型四种。	套	1
螺纹连接模型A	有机玻璃材质，一套1件。螺纹规格M8×30、M10×40、M6×60（外六方、内六方、沉头、圆头）；连接方式；夹紧连接、对穿连接、双头螺钉连接；螺纹类型；三角螺纹；螺纹联接的类型；螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。	套	1
自制木质小凳套材	细木工板、木条、铁钉等材料；完成设计、制作、测试、评估的教学。	套	8
自制木质相框套材	设计范围175×125×10mm，包含边框、底板、透明面板等。	套	8
自制木质书架	细木工板散件。	套	8
自制视力保护提醒器	通过视力保护提醒器报警试验理解反馈的原理。	套	8
升旗试验装置	该装置可满足《技术与设计2》教材中关于设计过程的试验要求，即可由老师演示、分析，也可由学生自行车试验，体验设计过程；能分别播放内置歌曲；旗杆可以伸缩固定以便调节高度；能通过不同直径皮带轮的组合，实现升旗的多级皮带变速试验，实现升旗速度变化：可实现升旗的手动或自动启动所选乐曲播放；可手动或自动控制电机的转速，实现升旗速度变化；能通过限位传动控制电机的转速，实现升旗速度变化；能通过限位传感器实现升、降旗的自动停止；在自动升降旗过程中可实现手动辅助控制旗帜长升降；装置组成；底座、旗杆、线蝇及国旗、变速轮、限位传达感器、电源、小电机及皮带、连接线等。	台	8
桥梁模型	六件/套；有机玻璃，底板为优质色板，环保塑料精致加工成型；含悬梁桥、斜拉索桥、梁架桥、拱架桥、弓形拱桥、悬索桥等六种桥梁模型	套	1
桥梁承重试验装置	滑轨式；该装轩可满足《技术与设计2》教材中关于结构试验要求；具备滑轨移动装置，承重小车不会脱离滑轨；配重哑铃片可由学生自行搭配，以实现不同承重试验；压力强度可由小到大逐级增加，产生最大压力可达170牛顿；可以对多种桥梁模型进行承重比较试验；装置结构具备很好的安全保障功能，能确保桥梁承重破坏性试验的安全进行；装置组成；金属底座及导轨架，哑铃杆，哑铃锁母、手拉杆、可调节承重伸缩杆、哑铃盘（1.25KG.25KGKG各2片）;最大测试长度;250mm;最大测试形变量;25mm;最大压力:170N。	台	1
红绿灯控制系统套件	可进行红绿灯控制流程演示，通过学生自已编程可进行交通指挥系统设计，完全仿真红绿灯工作状态。由单片机实现精准控制产，本系统中使用四个状态机（显示部份）分别控制东西和南北两个方向的关通。	套	8
水塔试验装置	该装置可满足《技术与设计2》教材中关于闭环控制内容的试验要求；能让学生动手组装、了解水塔的组成结构和工作原理，双水泵可以自独立控制；装置既能手动控制供水也能自动控制供水，还可定时延时控制供水，可以模拟水箱水位自动控制过程，具备单传感器、双传感器等多种自动控制方案；装置组成；底座、上水箱及托盘支柱、下水箱用托盘支柱、水泵、控制器、水位传感器、电源、输水管、止水夹。	套	8
自动门试验装置	该装置可满足《技术与设计2》教材中关于开环控制内容的试验要求；能让学生组装，了解自动门的组成结构。工作原理装、装置既能手动控制开关门也能自动控制开关门；具有自动门的仿真功能，能演示人靠近时自动开门，延时后自动关门，开闭门到达极限位置均能自动停止；能让学生自行组装实现光控，声控车库门及人体感应开启自动门功能；装置组成；门体、小电机、多种传感器（移动红外、光控、声控、人体）、电源、连续线等。	套	8
抽水马桶模型	仿真、透明、可拓展；能让学生了解抽水马桶的组成结构、工作原理；可以模拟水箱水位机械自动控制过程，可以拓展。	套	1
声控灯系统实验箱	铝合金包边箱，电源，多种触发功能等（热敏、光敏、声敏、磁敏、触摸感应、热释电红外等）；多种输出功能（宁、电机、热效应等）具有开环、闭环控制系统，分析控制系统的基本组成与工作过程，理解控制器和执行器的作用，画出简单开环或闭环控制系统的方框图，学会设计简单的控制系统并通过模型的构建进行验证和改进。	套	8
电子控制实验室箱	仪器能密切配合《技术与设计1》、《技太与设计2》和《电子控制技术》中“控制及设计”的教学内容，可以设计各种简单的开、闭环控制系统，进行了试验。可以完成教材上的电路设计。提供的设备具有操作简单、插搪方便、检查电路故障一目了然，并为学生提供了自主创新的平台等特征。电子实验箱功能如下：1、可选择交、直流两种供电方式，且有过流保护电路；2、铝合金包边纸板箱，外形尺寸；430mm×350mm×135mm；3、模块式结构的电子元件，能清晰直观反映电子元器件的基本外观特征，4、具有拓展学习的平台功能，可以在此平台上进行自主创新实践；5、部分元器件具有替换功能，能够灵活插接和调换不同参数的元件；6实验电路之间的连接采用选接插方式，整个实验不用焊接，便于检查电路故障，清晰明了。	套	8

设计套件

序号	项目	名称	参考规格要求	单位	数量	备注
1	模块二：结构与设计	结构与设计试验套件	环保材质，可重复使用。可完成结构与设计、流程与设计、系统与设计、控制与设计中规定的全部设计活动。板：长宽均为8mm的倍数，高为4mm的倍数（除颗粒点高），颗粒点高2.5mm,大小5mm，点距8mm。砖：长宽均为8mm的倍数，高为4mm的倍数（除颗粒点高），颗粒点高2.5mm,大小5mm，点距8mm。梁：宽为8mm，长为8mm的倍数，高12mm（除颗粒点高）, 颗粒点高2.5mm,大小5mm,孔大小5mm，孔距8mm。轴：截面为3.8mm方，棱倒4.8mm圆。长度:16mm、24mm、32mm、40mm、48mm、64mm、80mm、96mm。电机：空载转速：250RPM；空载电流：30mA；堵转电流：350mA；堵转扭距：0.5Kg-Cm；电机效率：>70%。光电传感器：尺寸：3220 mm；工作距离：0~20cm；接口方式：6芯水晶座触动传感器：尺寸：3220 mm；触动行程：1mm；接口方式：6芯水晶座声音传感器：尺寸：32*20 mm；分辨率：5dB；接口方式：6芯水晶座、活动项目50个，零部件数量2700个。控制器：型号：XROBOT-C1控制器；主控制芯片：AT89S51；输入接口共用性：所有传感器共用；程序下载方式：USB 下载；输入输出状态指示：每个接口有LED 灯；工作电压：9V；编程语言：LOGO（图形化编程）、汇编、C；用户操作按键：2个（电源和运行）。	套	16	能搭建简易小屋、桌子、人字梯、四杆框架、桥、墙、相片架、农家屋架等结构模型。
2	模块三：流程与设计	流程与设计试验套件				能搭建自行车、转向小车、旋转木马、简易步行机等仿真模型
3	模块四：系统与设计	系统与设计试验套件				能搭建火中逃生、盖房子、积木分拣等模型。
4	模块五：控制与设计	控制与设计试验套件				能搭建简易控制装置、风扇、旋转彩灯、磙控灯、自动配货装置、定时升旗模型。
