MYQTM-02桑塔纳2000型透明整车教学模型

桑塔纳2000型透明整车教学模型是用于大专院校、职业学校、汽车驾驶培训、汽车修理专业教学之用,通过桑塔纳模型的演示,可清楚了解轿车内部的机械结构与功能,便于学员较快地掌握轿车的构造和原理,提高学员对轿车的初步认识,实属汽车学校教学教具中理想的教学模型。
二、桑塔纳2000型透明整车教学模型结构和特点 桑塔纳模型选用用进口有机玻璃及工程塑料、铸铝汽车部件等,用模具一次成型铸造。内中部件均以工程硬质塑料加工,利用螺丝固定在金属高温烘漆而成的车架上,使模型在牢固度上有很大的提高。桑塔纳发动机总成以电力驱动,油门设有调速装置,能演示发动机转速的高低。离合器分离明显,操纵灵活,离合器外壳整体压模而成,变速器的各档齿轮用各种颜色表示,操纵自如,其中主减速,差速,转动灵活,车轮对开压铸,刻有防滑槽纹,看上去美观大方。转向装置以及电瓶、油箱、水箱,做工精细、富有光泽。制动管路分布清楚,一目了然。电路采用对插件前后分布,前灯架和风扇用透明有机玻璃压模成整体,看上去美观逼真,仪表板及后灯架逼真坚固。

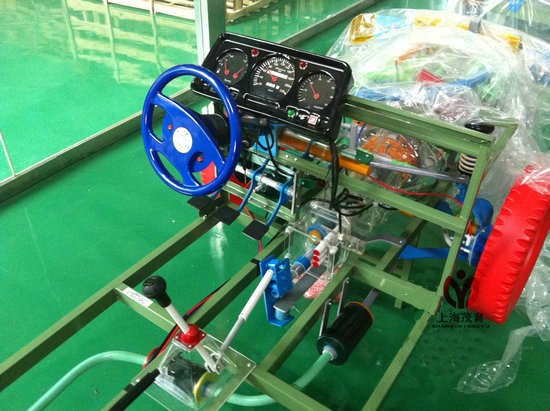

桑塔纳车模型

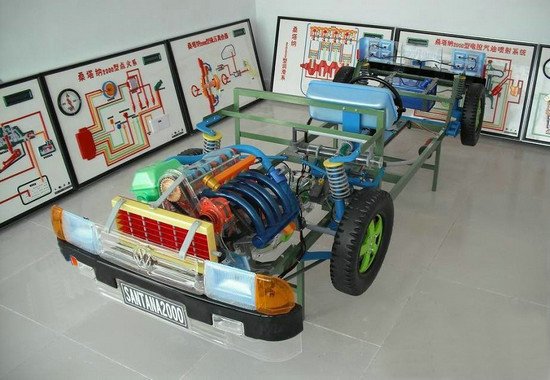

桑塔纳教学模型

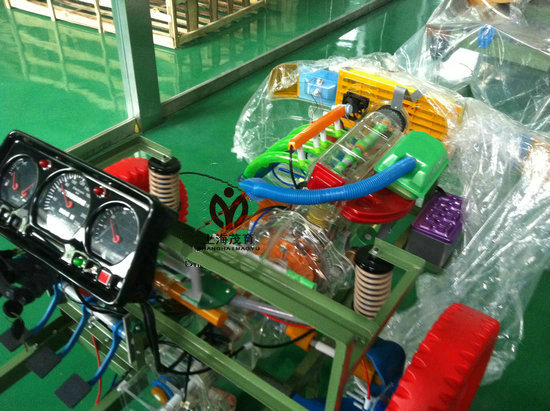

桑塔纳透明模型
三、产品规格
(1)桑塔纳2000型透明整车教学模型外形尺寸:长度260cm×宽度100cm×高度100cm(即以实物的0.6制作)。
(2)桑塔纳2000型透明整车教学模型总重量70kg
(3)桑塔纳2000型透明整车教学模型需带220V交流电源,总耗电不超过200W。
四、桑塔纳轿车部件模型: 全透明、直观、活动演示 全套15件

货号 产品名称 单位 备 注
01 发动机总成 其中供油泵,冷却系润滑作示意,点火起动装置插入220V电源,整机可自动演示,以实物0.6制作
02  离合器 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
03 前桥与前悬架 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
04  变速器 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
05 变速器及手刹   模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
06  汽油泵 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
07  化油器 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
08  水泵 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
09  分电器 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
10  交流发电机 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
11 磁电式起动机 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
12 机油泵模型 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
13 球笼式万向节 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
14 钳盘式制动器(前轮) 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
15 鼓式制动器(后轮) 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
16 气压制动主缸模型 模型采用工程塑料和铁架子结构制作,可清楚地了解模型的内部位的结构和作用,使学生很快地掌握模型专业知识
五、 详细安装说明:
(1)整车模型分三箱装运:先将木箱打开把内中的防震稻草轻轻地取出,这时要注意不能用力过大,以免损坏总成及其部件。开箱完毕后将各总成及部件上的防尘尼龙打开,如有积尘,用湿布将其擦净,逐个的放在待安装的清洁干净的室内。
(2)车架及支撑脚的安装:首先安装前、后支撑脚。
(3)发动机离合器变速箱总成(驱动部分)的安装,因包装运输原因,总成上的各部件均末拆下,因此必须小心轻放。然后,将总成装在车架前端,注意轻放,对准螺孔后,套上螺丝钉(6×60mm)拧紧即可。变速器的操纵机构另外装在车架上,再将操纵机构的十字轴一端套向变速器后的变速拉轴上,并对准螺孔。
(4)驱动轮的安装:先将前轮股总成装上前悬挂装置,内外万向节已固定,只须将传动轴安装套对准螺孔拧紧。然后装上转向臂拉杆的球头螺丝。
(5)后桥安装,后桥总成已成整体,将两边的支撑点装上,提起来再装减振器上端的螺母,驻车制动的拉索连拉索座一起将其装在底盘架上,和手制动手柄总成连在一起,如果手制动没有制动效果,请调节拉杆螺母。
(6)前灯架、水箱、电瓶及油门拉杆一起拿到前端对准两边的四只螺孔横向装紧,然后插上各插头,挂上油门拉杆的钢丝,装紧拉杆压板。
(7)安装电路:本品电路原理和实际勇士车有些区别,只能用外部电源(AC220V)供电,设有电机驱动部分、点火部分、灯光部分,其中电机部分使用交流调压器来调节电机的输入电压(交流电经整流后进入直流电机),从而调节发动机的转速。灯光部分使用的是经变压后输出的9V电流,前灯架设有大灯、雾灯、左右转向灯、变光灯;后灯架设有尾灯、后转向灯、倒车灯及雾灯。安装时,只要对准各插头上即可,若灯泡不亮换上备用灯泡(如安装完毕试车时电机不按顺时针方向转动时,请将其插头的正负极对调即可)。
(8)制动管路:制动管路在车架上基本没有拆下,只需在连接处小心对准连接。冷却管路是用节纹软朔管套接的。油箱到汽油泵、到滤清器的管路都用塑料套管套接。到些安装完毕。
五、注意事项
(1)透明整车教学模型用有机玻璃制作,坚固度有限,一定要小心轻放,以免破碎。
(2)安装完毕后一定要保持清洁,可加防尘布,否则影响美观。
(3)不能让学员随意乱动,以免损坏本产品。(如方向盘转角不能太大,变速箱操纵不能用力硬推,驱动轮不能用手强作旋转等)。
(4)不能在高温阳光下暴晒,否则本产品会变形。


友情提示:
1、设备验收:各采购单位收货时请检查桑塔纳2000型透明整车教学模型的货品外观,核实模型的数量及配件,拒收处于受损状态的模型;
2、设备质保:上海茂育将为各采购单位提供桑塔纳2000型透明整车教学模型产品说明书内的质保条件和质保期,在质保范围内提供对桑塔纳2000型透明整车教学模型的免费维修,超出条件承诺时提供对模型的有偿维修;
3、设备退换货:各采购单位单方面原因导致的桑塔纳2000型透明整车教学模型选型错误或桑塔纳2000型透明整车教学模型购买数量错误,造成模型的退换货要求,将不被接受;
4、设备货期:对桑塔纳2000型透明整车教学模型的发货期为参考值,如您需要了解桑塔纳2000型透明整车教学模型的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对桑塔纳2000型透明整车教学模型有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关教学模型的技术咨询。
