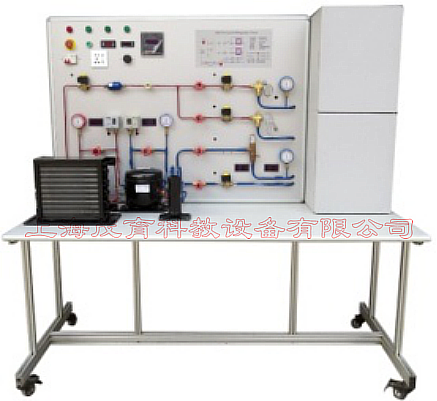

MYN-533工业制冷系统实训考核装置

一、工业制冷系统实训考核装置-产品简介：
该实训装置设计来研究工业制冷，其主要目标包含在控制一个或者多个冷藏室的温度和相对湿度。如果这样，一个特定的压缩机和一个特定的冷凝器用于2种不同冷藏室，一个用于冷冻产品，冷一个用于保鲜产品。该实训装置也可以用来鉴定和分析所有循环的关健元件的行为。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。
二、实训装置特点：
1、本实训装置中，一台压缩机和冷凝器用于2个不同温度的冷藏室，2个不同蒸发温度的蒸发器并联使用，通过制冷循环系统中的蒸发压力调节阀来确保系统的最低蒸发温度，分析研究蒸发温度调节阀在一机两库中的作用及调节方法。
2、可通过转换手阀来测量制冷循环中不同位置的制冷剂压力，通过调整温度传感器探头测量制冷循环中不同位置的温度，以此分析系统运行状况。
3、带有上位机软件，可实时显示电压电流温度等参数，设置有故障模拟器，通过实验中采集记录的数据，分析系统中压缩机，冷凝器，蒸发器之间的热平衡计算。
4、制冷循环管路敷设于设备安装板上，高低温区涂有不同颜色，方便观察及区分。制冷循环原理图中带有LED显示，可实时观察系统的运行状况。
5、采用铝型材框架整体结构，立柱为开模定制的125*35mm专用工业铝型材，表面采用进口荷兰ACZU粉末喷涂处理，坚固美观（带型才样品）保证了设备的整体强度，底部安装有4个万向轮，可方便的进行移动。
6、设备具有良好的安全保护体系。制冷循环中安装有高低压保护开关，在系统压力发生异常时可立即停止压缩机工作，保护压缩机及系统安全；电气回路中安装有漏电保护开关，紧急停止按钮及可靠的接地保护措施，保证设备及人身安全。
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、装置容量：＜0.5kVA
3、外型尺寸：1800mm×800mm×1800mm
4、重量：＜100kg
5、工作条件：环境温度10℃～30℃，相对湿度＜75%（25℃）
6、制冷剂类型：R134a
7、安全保护：具有漏电保护装置，安全符合国家标准。
四、基本组成：
1、实训台框架：采用铝型材框架整体结构，立柱为开模定制的125*35mm专用工业铝型材，表面采用进口荷兰ACZU粉末喷涂处理，坚固美观（带型才样品），底部带有万向轮，可灵活移动，使用方便，不易损坏。
2、压缩机单元：采用1/2P压缩机，带有过热和过流保护，压缩机固定于桌面，可直观观察压缩机工作状态。
3、冷凝器：带有可调速风机，通过调节风机转速可改变系统的运行状况。
4、蒸发器：系统中包含两个并联使用的蒸发器，分别置于冷藏室和冷冻室中。
5、储液器与气液分离器单元：连接在制冷循环管路中。
6、实验屏：安装有制冷回路组件，包括干燥过滤器、视液镜、手阀、电磁阀、制冷管道、高低压压力表、高低压压力控制器、蒸发压力调节阀、膨胀阀等组件。
7、温度表，测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度、环境温度等位置的实时温度。温度测量探头可以根据测量需求更换测量位置。
8、多功能表：实时显示系统的电压、电流、功率因数等数据。
9、制冷循环原理图：带有LED显示灯，实时观察系统的运行。
10、流量计：采用制冷剂专用流量计，可以直观观测制冷剂的实时流量。
