MYXNY-121永磁同步电机及控制器示教板

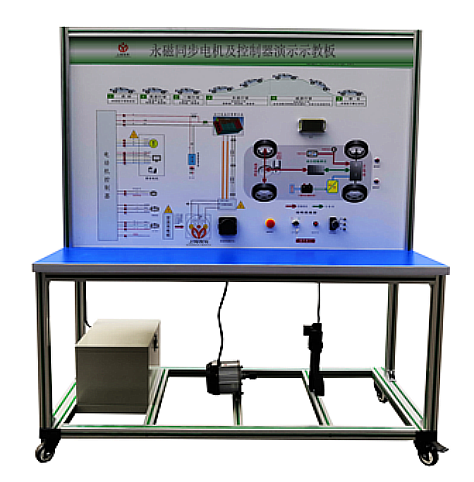

(参考图)
一、永磁同步电机及控制器示教板组成:
主要由新能源汽车电机(电机:永磁同步电机)、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、永磁同步电机及控制器示教板功能:
1、新能源汽车电机及控制器的认知;
2、新能源汽车电机及控制器的结构及原理;
3、驾驶员的意图与电机运转之间的体现;
4、常见故障的设置及考核;
5、配备完整的实验说明书。
6、系统可完成电动机性能检测;
7、能实现系统故障设置及诊断排除
8、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面铺装32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。
三、产品规格:
1、外形尺寸1500×700×1700mm;
2、工作电源:220VAC/50Hz;
3、电机额定功率:2kw;
4、电机额定转速:3000rpm;
5、电机工作电压:48VDC;
6、采用UV平板喷绘面板,厚度不小于4mm,彩色电路图,不退色、耐磨损;
7、底部安装两万向两定向的脚轮,配备刹车,方便设备的移动及固定。
8、工作电源:HV磷酸铁锂离子动力电池组
9、工作温度:-40℃~+50℃
10、移动脚轮:100*60mm
11、产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面装配32mm厚彩色高密度复合板。
四、实训项目:
1、驱动电机系统维护与保养
2、驱动电机故障诊断与维修
3、电机控制系统故障诊断与维修
4、驱动电机系统综合故障诊断与维修
5、电动机性能检测

友情提示:
1、设备验收:各采购单位收货时请检查永磁同步电机及控制器示教板的货品外观,核实永磁同步电机及控制器示教板的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供永磁同步电机及控制器示教板产品说明书和质保期,在质保范围内提供对永磁同步电机及控制器示教板的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的永磁同步电机及控制器示教板选型错误或设备购买数量错误,造成永磁同步电机及控制器示教板的退换货要求,将不被接受;
4、设备货期:对永磁同步电机及控制器示教板的发货期为参考值,如您需要了解永磁同步电机及控制器示教板的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对永磁同步电机及控制器示教板有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关永磁同步电机及控制器示教板的技术咨询;
