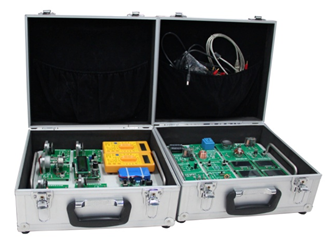

MYQX-09整车汽车电子实训平台

整车汽车电子实训平台功能要求：
总体工艺：采用绿色优质电路板，背面固定有磁铁，元件板可以吸附在黑板上和学生的实训板上，方便学生实训和教师教学。
1.   学生实训用彩色液晶示波器
采用数字彩色液晶屏，采样频率1M，自动量程，界面友好，单通道，工作电源采用12V直流电源，示波器可以吸附于任何铁质板上。波形信号发生器：液晶显示设定波形内容，可以产生方波、正弦波、阶梯波、三角波和杂波，频率和占空比可以任意调节，输出振幅可以调节，输出为TTL电平和对称波输出，输出频率范围：0-500KHz。
2.  小型万用表
外形尺寸：65×110mm，可以吸附黑板上。
交流电压档：0-20V
毫伏档：0mV-2V
直流电压档：0-20V
直流电流档：0-2A
电阻档：0-2M
交流电流档0-2A
3.   可充电锂电池组
0-4A大电流输出锂电池电源，具备断路自保护功能，输出电压类型为12V、5V和1-12V连续可调三种电压，锂电池可以反复充电。
4.   实训指导书
按照规划好的实训项目编制实训指导书，实训指导书按照项目细分目的和要求、实训课时、实训器材、原理与应用、实训步骤(讲解、演示、汽车上的应用、学生演示、考核、教学延伸)、注意事项、实训小结等编写。
二、整车汽车电子实训平台可以完成基本实验电路：
（一）特性实训电路
1.欧姆定律实训电路
2.电功率实训电路、串并联实训特性电路
3.惠斯通电桥实训电路
4.热敏电阻特性实训电路
5.光敏电阻特性实训电路
6.磁簧管特性实训电路
7.二极管特性实训电路
8.稳压二极管特性电路
9.发光二极管特性实训电路
10.全波和半波整流实训电路
11.光敏二极管特性实训电路
12.三极管特性实训电路
13.场效应管特性实训电路
14.可控硅特性实训电路
15.双极放大电路实训
16.继电器控制实训电路
17.7段数码管特性实训电路
18.楞次定律实训电路
19.变压器实训电路
20.互感特性实训电路
21.霍尔传感器特性电路
22.各种电位器特性电路
23.电容充放电实训电路
24.555时基实训电路
25.运算放大器特性电路
26.比较器特性实训电路
27.压电陶瓷特性实训电路
28.三端集成稳压实训电路
29.光电耦合特性实训电路
30.电容的串并联实训电路
（二）、在汽车上的应用实训电路
1.三极管驱动执行器开关电路
2.整流稳压滤波电源实训电路
3.定时延时实训电路
4.汽车直流升压点火电路
5.压电陶瓷特性测量汽车爆震
6.自动灯光控制电路实训(光敏二极管应用)
7.汽车夜间会车自动变光电路实训(光敏电阻应用)
8.汽车水温自动控制电路实训(窗口比较器应用)
9.场效应管驱动汽车功率元件
10.汽车空调阳光强度风量(控制风扇转速)电路实训(光敏二极管特性应用)
11.汽车仪表灯光亮度调节(可变电阻器特性应用)
12.汽车氧传感器浓稀指示电路实训(比较器特性应用)
13.光电耦合自动控制电机运转电路(光电耦合特性电路)
14.机油液位报警电路实训(555时基电路应用)
15.车速传感器信号模拟电路(555时基频率发生电路应用)
16.旋转滑阀怠速马达控制电路实训(555时基占空比电路应用)
17.空调风扇转速自动调节电路(555时基占空比及三极管放大原理电路应用)
18.雨刮水液位报警电路实训(舌簧管原理应用)
19.汽车座椅位置感应电炉实训(霍尔传感器特性应用)
20.防盗系统震动报警实训电路
21.CAN总线实训电路

---
