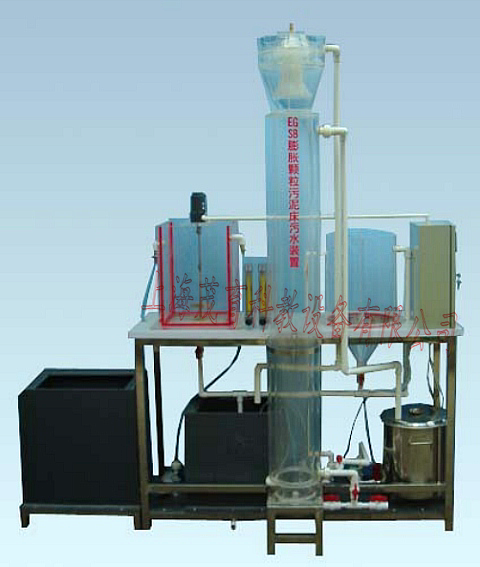

MYH-178 EGSB反应器装置

一、EGSB反应器装置实验目的和原理：
膨胀颗粒污泥床（Expanded Granular Sludge Bed，简称EGSB），它最初开发是通过颗粒污泥床的膨胀以改变废水与微生物之间的接触、强化传质效果，以提高反应器的生化反应速度，从而大大提高反应器的处理效能。
EGSB反应器通过采用出水循环回流获得较高的表面液体升流速度。这种反应器典型特征是其有效高的高径比，较大的高径比也是提高升流速度所需要。EGSB反应器液体的升流速度可达2.5～10m/h，这比UASB反应器的升流速度一般在1.0m/h左右要高的多。
EGSB反应器的基本构造与流化床类似，如前所述，其特点是具有较大的高径比，一般可达3～5，生产性装置反应器的高可达15～20m。
EGSB反应器的顶部可以是敞开的，也可以是封闭的。封闭的优点是可防止臭味外溢，如在压力下工作，甚至可替代气柜作用。EGSB反应器一般做成圆形，废水由底部配水管系统进入反应器，向上升流通过膨胀的颗粒污泥床区，使废水中的有机物与颗粒污泥均匀接触被转化成甲烷和二氧化碳等。混合液升流至反应器上部，通过设在反应器上部的三相分离器，进行气、固、液分离。分离出来的沼气通过反应器顶或集气室的导管排出，沉淀下来的污泥自动返回膨胀床区，上清液通过出水渠排出反应器外。
EGSB膨胀颗粒污泥床污水处理装置，它在技术上、工艺流程等方面的研究，使学生能达到以下目的：
1、 了解EGSB反应器基本构造；
2、 掌握EGSB膨胀颗粒污泥床实验的基本运转操作过程；
3、 加深对EGSB实验基本原理的理解，提高理论和实践知识。
二、EGSB反应器装置技术指标及参数：注意: (参数做参考 )
1、环境温度： 5℃～40℃
2、处理水量： 5～10L/h
3、进水水质： CODcr  500～1000mg/L    出水水质：CODcr  40～80mg/L
4、进水水质： BOD5    250～500mg/L     出水水质： BOD5  20～40mg/L
5、进水悬浮物：SS    150～200mg/L      出水悬浮物： SS   18～30mg/L
6、pH值：6.5～8.5
7、装置外形总尺寸：长×宽×高=1500 mm×450 mm×2000mm
8、工作电源：AC220V±10%、50Hz，单相三线制，功率1100W，安全保护：具有接地保护、漏电保护、过流保护
三、EGSB反应器装置主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，300×400×400mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，200×400×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、缓冲池 1套、透明有机玻璃材质、壁厚10mm，250×250×350mm、
5、EGSB污泥床1套，带夹套保温、透明有机玻璃材质、壁厚6mm，规格：Ø150×1800mm、附件包括：不锈钢加热恒温水浴1套、加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（最高扬程10m、额定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1只；
6、浓缩池1只、透明有机玻璃材质、壁厚8mm，规格：Ø250×400mm、
7、防腐蚀提升磁力水泵2台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
8、流量测量与调节：进水流量计1只、（LZB-10、量程1~10L/h）
9、沼气流量计1台、
10、可编程自动控制器1套、
11、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
12、配套UPVC连接管道和阀门（中财品牌）。
13、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

---
