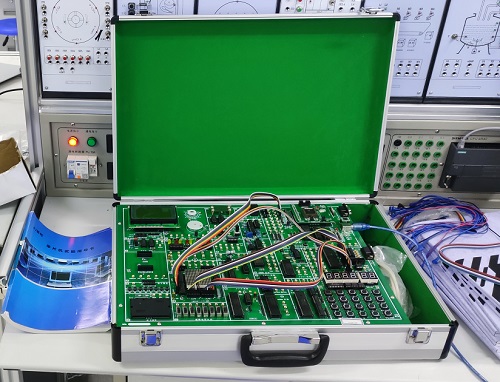

MY-228 单片机开发实验箱


单片机开发实验箱-是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》等课程教学的最佳配套实验设备,为各类院校的单片机教学实验、课程设计、毕业设计提供了良好的实验开发环境。也是科研、开发工作者的得力助手。
一、系统组成:
1、系统配置性能优异的MY-228型51/96通用单片机仿真器。
2、适应Windows98/2000/xp等操作平台的调试软件。
3、实验电路部分:
  开放式4X6键盘/六位数码管动态显示电路;由16X2(或128X64)组成的LCD图文实验电路;16X16点阵电路; 8250、8251、8253、8255、8279、0809、0832、244/273、RS232/485、IC卡等常用芯片接口电路;小型直流电机、步进电机、继电器、温度压力、电子音响电路喇叭、8MHZ频率源模块、开关逻辑电平输入、输出电路,ISP在线下载电路等。
二、主要特点:
(1)该实验仪基于一种灵活多变开放式的构思,所有电路单元尽可能独立开放,提高实验的自由度,灵活性,各单元模块可组成多种多样功能各异的实验电路,可给学生留下创造性的多彩发展空间,极大地提高了资源利用率,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(2)主机板留有扩展卡座,为用户留下开发空间。
(3)该实验仪系统集成MY-228型51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件支持汇编、PL/M、C语言,性能极好。
(4)系统支持二种工作方式:一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成52个实验。
三、实验项目:
(一)软件实验
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)数据区传送子程序;
(5)数据排序实验;
(6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;
(8)多分支程序;
(9)脉冲计数实验;
(10)电脑时钟实验。
(二)硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
X(12)通用打印机实验;(选配)
X(13)微型打印机打印字符、曲线、汉字实验;(选配)
(14)I2C储存卡读写实验;
(15)继电器控制实验;
(16)步进电机控制;
(17)8253方波实验;
(18)小直流电机调速实验;
(19)16X16 LED点阵显示实验;
(20) LCD液晶显示实验;
(21)8250可编程异步通讯接口实验(自发自收);
(22)8251可编程通讯接口实验(与PC机);
(23)单片机RS232/485串行发送实验(双机通讯);
(24)单片机RS232/485串行接收实验(双机通讯);
(25)温度压力实验。
注:实验项目前打X号为选配扩展实验。
