电梯实训室模拟井道的介绍及实训的建设配置

　　电梯实训室建设的目的在于培训合格、高素质的电梯安装人员，其培训又离不开电梯模拟井道。而电梯安装维修与保养实训设备是根据真实电梯的维护和保养要求开发的一种电梯实训平台。适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
整个装置采用真实的部件组成，导轨、轿厢、厅门、轿厢门、限速器、对重装置等都采用真实的部件或配套的机构。同时配套有相应的故障点设置，学生可以通过故障现象在装置上检测查找故障点的位置，并将其修复。学生也可以根据电梯定期检查的要求对电梯的相应部位进行检测和修护。通过在该实训装置上的实训，使学生能够真正学习和掌握电梯的维保技术及技能。特别设计的井架，为老师在实训中对学生的教学和指导提供了非常方便的平台。
现行在高职院校电梯工程技术专业内，电梯安装实训室一般采用三种类型的模拟井道：仿真模拟井道、钢结构模拟井道和混凝土框架结构模拟井道。这三种类型的模拟井道各有其优点，也有其缺点或局限性。本文设想设计一种集各种模拟井道的优点并能重复使用的电梯安装模拟井道。
一、三种电梯安装模拟井道的优缺点
1.仿真模拟井道
　仿真模拟井道是按照比例把实际的电梯井道缩小后制造而成。井道的主支撑、立柱和各横档都采用钢体结构，井道壁使用透明有机塑料。这种井道能够在其内部安装所有电梯的机械和电气零部件，并能模拟电梯的所有运行状态。
　其样式是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。事实上可以看作是小型化了的真实电梯。
　因此，这种仿真电梯只适合进行电梯构造、电梯运行原理和调试等非安装操作课程的实训或理论教学。
2.钢结构模拟井道

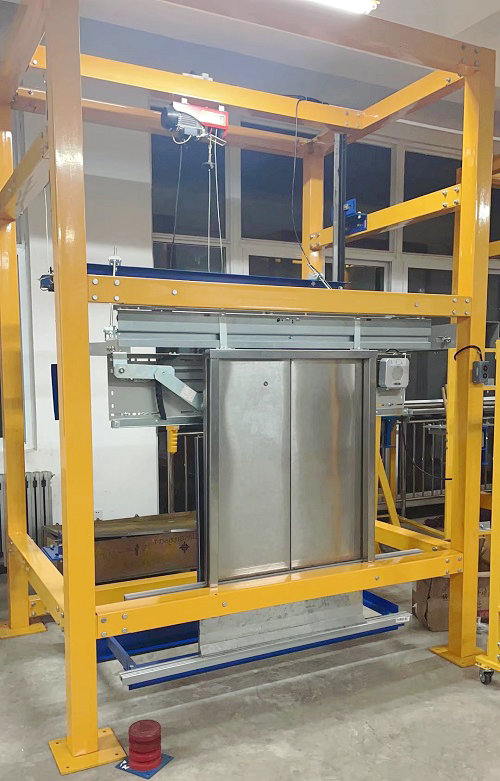

    钢结构模拟井道一般是使用承重钢材按照实际的电梯井道的土建要求，建成2～3层高度的两层两站的钢体结构的电梯井道。学生能够在井道内完成电梯的整梯安装、调试以及维护等各种实训项目；且其楼层不高，安全性较高。
    其外形是根据国家电梯安装与维修教程要求进行设计。按品牌电梯比例缩小，设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整、绳头的安装与调整等课程实训，适用于进行电梯的拆、装实训。
3.混凝土框架结构模拟井道
    混凝土框架结构模拟井道在结构上和钢结构模拟井道是一样的，区别就是它的横截面大小无法调整；相对于钢结构来说，成本较低。它可以做到部件支架的定位训练，且与真实井道环境接近，因此培训效果较佳。
    外形是根据真实电梯的维护和保养要求开发的一种电梯实训平台。适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
    采用真实的部件组成，导轨、轿厢、厅门、轿厢门、限速器、对重装置等都采用真实的部件或配套的机构。同时配套有相应的故障点设置，学生可以通过故障现象在装置上检测查找故障点的位置，并将其修复。学生也可以根据电梯定期检查的要求对电梯的相应部位进行检测和修护。通过在该实训装置上的实训，使学生能够真正学习和掌握电梯的维保技术及技能。特别设计的井架，为老师在实训中对学生的教学和指导提供了非常方便的平台。 二、电梯安装维修与保养实训平台的功能特点：
1、结构的真实性：本设备完全采用真实电梯的机构及部件组成，主要由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、电力拖动系统、电气控制系统及安全保护系统。
    曳引系统：主要由曳引机、曳引钢丝绳、导向轮、反绳轮等组成；曳引机由永磁同步电动机、制动器、减速箱等组成，为电梯的运行提供动力。曳引钢丝绳连接轿厢和对重，驱动轿厢升降。
    导向系统：主要由导轨、导靴、导轨支架等组成；导靴安装在轿厢和对重架上，与导轨配合，强制轿厢和导轨运动于导轨上；导轨架主要起支撑导轨的作用。
    轿厢系统：由轿厢架与轿厢体（轿壁、轿顶、轿底及操纵箱等）构成。
    门系统：由轿厢门、层门、开门机、门锁装置等组成。
    重量平衡系统：由对重和对重块装置等组成。
    电力拖动系统：由供电系统、曳引电动机、速度反馈装置、调速装置等组成；主要提供动力，实现电梯调速控制。
    电气控制系统：由操纵装置、位置显示装置、控制柜、平层装置、选层器等组成。
    安全保护系统：组成：主要由限速器、安全钳、缓冲器、端站保护装置等组成。保证电梯安全使用，防止一切事故发生；
2、实训的便捷性：为了尽可能反应出设备的的真实性，钢结构支架的模拟井道，真实的电梯机构及部件，模拟出电梯真实的工作环境。源于真实、高于真实的设计理念，公开、透明的设计思路，为教学提供了真实、便捷的实训平台。
3、教学的全面性：传统教学实训设备只是纯粹完成学校验证性实训而刻意设计制造的产品，造成教学和实际相脱节的现象，故教育方式十分必要。本产品选用目前主流的永磁同步电动机驱动，控制部分采用全数字化的微机控制系统（VVVF）整个装置采用真实的部件组成，导轨、轿厢、厅门、轿厢门、限速器、对重装置等都采用真实的部件或配套的机构，设备真实、便捷的实训平台，完全符合现场化工作的标准。
4、设备的规范性：主流的一体化控制系统、紧凑的机械机构、多重的安全保护、开放式教学平台，真实、便捷的实训平台，完全符合现场化规范的标准。
5、产品的安全性：开放式教学目的，主要是提高学生的实际动手能力。为了保证工作人员的安全，本设备设有制动器、限速器—安全钳、上下极限开关、门联锁机械—电气联动、急停开关、检修开关、缓冲器、防护栏、断相、错相等多重安全保护措施。
    综上所述，一个电梯实训室的建设，需要购置模拟型的实训设备，也要购置真机培训实训设备，模拟与实践相结合，才能达到理想的教学、培训效果。
