电梯控制技术综合实训装置已成电梯控制故障考核主流

一．电梯控制系统的基本概念
首先，需要说明的是，在这一部分中提到的电梯都是指垂直升降梯，它包括液压驱动电梯和钢丝绳牵引电梯，但不包括自动扶梯。控制系统中也不包括电力拖动（或称驱动）部分。
电梯是一种机电一体化产品。如果说各种机械部件是电梯的躯体，那么其控制系统是它的大脑中枢神经。
一个现代化的电梯控制系统，必须具备以下几个特点：
1、安全性。
电梯是一种载人的交通运输工具，所以确保乘客的人身安全至关重要。为此要求电梯控制系统必须严格执行国家或国际一系列有关电梯安全标准，必须具有完整的安全保护措施，控制电梯在什么条件下可以运行，什么条件下不能运行。
2、高度自动化。
同样是交通运输工具，但电梯不同于汽车，电梯通常是在无人操作的情况下自动运行，电梯所有的动作，包括开、关门，起动，加速，减速，停车，应答召唤等等都是由控制系统自动完成的。即使有司机操作时，司机的工作也非常有限，上述的大部分工作也都是由控制系统自动完成的。
3、高度人性化。
现代的电梯必须具有非常丰富、完善、高效、便利的各种操作功能，以符合现代大楼和现代乘客的各种不同要求。另一方面，它的人性化还要体现在对维修保养工作带来的简便和高效。
4、高度可靠性。
一个合格的电梯控制系统必须是非常可靠的，它必须要有极低的故障率，必须能接受高节奏、高强度的现代化社会的使用要求。
5．高度的先进性。
一个现代化的电梯控制系统，必须不断采用最新的相关技术，使其在技术上一直具有先进性。
电梯控制系统主要可分成以下几点：
1.电梯位臵信号的给出；          2. 电梯指令、召唤信号的控制；
3. 电梯的运行方向控制；         4. 电梯的开、关门控制；
5. 电梯的起、止动控制；         6.电梯的截车信号给出；
7.电梯的各种操作功能控制；      8电梯的安全保护；
9.电梯的监控功能；              10.电梯的调试、维修界面控制。
二、电梯控制系统的发展阶段
1. 继电器控制阶段。
2． PLC控制阶段
3．微机控制系统
4．采用串行通信技术的新型专用微机控制系统
三、电梯控制系统的主要部件
1．控制柜（控制屏）。
控制柜（控制屏）是电梯控制系统的核心部件，可以说电梯的一切动作基本上都由控制柜（控制屏）指挥。控制柜（控制屏）通常都放臵在电梯机房，但在少数情况下不放在机房。如无机房电梯，此时控制柜通常放在电梯最高层的厅门旁边。
控制柜的实体主要由以下部件组成：
⑴ 主控制器。
⑵ 调速装臵。
⑶ 接触器。
⑷ 变压器、镇流二极管桥堆、熔断丝等，用于提供各控制电源。
⑸ 辅助继电器，如开、关门继电器、安全回路继电器、门锁继电器等。
⑹ 接线端子或接插件。
⑺ 接线。控制柜中布臵的许许多多电线是控制柜的及动、静脉系统。
⑻ 按钮、开关及其它。用于操作电梯等。
2．操纵箱。
3．召唤盒、层楼显示器及其它声光部件。
4．门机。
5．轿顶检修箱。
6．平层开关和门区开关。
7．编码器。
8．终端开关。
9．门锁开关。
10．安全回路开关。
11．照明和风扇。

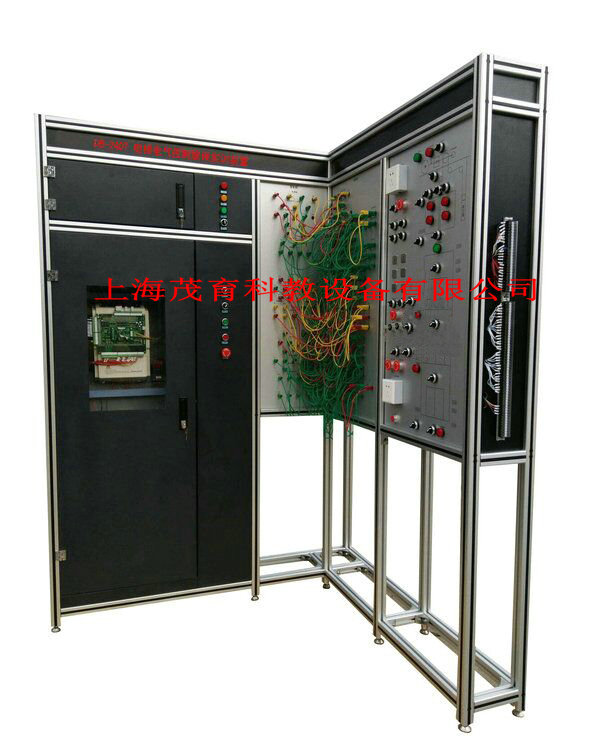

MY-515B 电梯电气控制维保实训装置

一、电梯电气控制维保实训装置产品概述

本装置是根据当前真实电梯电气的安调和维保需求而开发的一种电梯电气实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的电梯总电源箱和微机控制柜成套机房设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图对这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能，为真实电梯电气的安调与维保打下基础。
二、电梯电气控制维保实训装置产品特点

1、采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；
2、采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；
3、采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；
4、采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。
5、要用真实的电梯总电源箱和微机控制柜成套机房设备，使学生学到的与实际应用的一致；
6、曳引机组及三层井道电气器件均采用模拟的形式；
7、要用高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。
8、能实现电梯电气照明回路、主控回路、安全回路的连接与调试；
9、能实现电梯曳引机组的连接与调试；
10、能实现电梯一体化控制器故障码的查询与检修。
三、电梯电气控制维保实训装置技术参数

1）电源输入：三相五线AC380V，工频50Hz；
2）安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3）整机功耗：≤0.75KW；
4）整机重量：≥100kg；
四、电梯电气控制维保实训装置主要设备及配置清单

1、主要设备配置清单

序号	设备名称	技术要求	单位	数量	备注
1	装置支架	外形尺寸（误差：-5 %）：长×宽×高：1500×1200×2000mm, 高级工业铝型材（≥40×40×2.0mm）	台	1	定制
2	总电源箱	金属箱体，内含断路器、指示灯、照明开关及插座等	台	1
3	微机控制柜	金属柜体，一体化控制器（参数同（一）中的控制器）、空气开关、断相与相序保护继电器、计数器、接触器、开关电源、变压器、制动电阻、端子排、上下行按钮、急停及检修开关等	台	1
4	安全型插线端子板	香蕉头	块	3
5	外乎梯显示板	液晶显示	块	3
6	曳引机组模拟器件	三相异步电动机与编码器	套	1
7	井道模拟器件	上下极限、上下减速、上下急停、安全钳、平层、开关门限位、超载及照明开关	套	1
8	底坑模拟器件	张紧轮与照明开关，照明灯，插座等	套	1
9	楼层模拟器件	门锁、消防及锁梯开关，上下呼梯按钮等	套	3
10	机房模拟器件	限速器与盘车开关等	套	1
11	轿厢模拟器件	轿厢，照明灯，风扇及光幕等	套	1
12	轿厢操纵箱模拟器件	开关门、急停、检修、上下行、照明、风扇、司机及直驶等按钮开关等	套	1
13	轿顶控制器模拟器件	上下行与公共按钮，急停、检修及照明开关，照明灯，插座等	套	1
14	运行状态指示	开关门、启动及制动均有指示显示。	套	1
15	安全型插线	香蕉头	套	1
16	电气检修工具	万用表、电笔、一字、十字螺丝刀、尖嘴钳、偏口钳、剥线钳、压线钳、内六角扳手、卷尺、300mm游标卡尺、300mm钢板尺等	套	1
17	随机资料	实训指导书与相关图纸等（均含电子版）	份	1

2、辅助设备及技术要求：（单套配置清单）

序号	设备名称	技术参数	单位	数量	备注
1	轴承	600IZ	个	3
2	内卡簧	Ø28	个	3
3	行程开关	YBLX-ME	个	6
4	钢丝绳	Ø3mm	米	5
5	钢丝绳扣	Ø3mm	个	2
6	光电式接近开关	电梯红外光电开关	个	1
