维修电工实训台变频器的外部端子点动控制及多段速度控制实验说明
维修电工实训台,维修电工实训装置,变频器实训设备变频器正式投入运行前应试运行。试运行可选择5HZ点动运行,此时电机应旋转平稳;无不正常振动和噪声;具有平滑的增速。
(1)维修电工实训台,维修电工实训装置,变频器实训设备外部点动运行
①按图接线。
②设定Pr160显示所有参数
③设定“点动频率”Pr.15为6HZ。
④ 设定“点动加/减速时间”Pr.16为3S。
⑤设定“点动端子”Pr182为5。
⑥按PU/EXT 键选择“外部操作模式”,确认EXT灯亮。
⑦先接通SA1,再SA2或SA3,进行正向或反向点动运行。
(2)维修电工实训台,维修电工实训装置,变频器实训设备多段速度运行

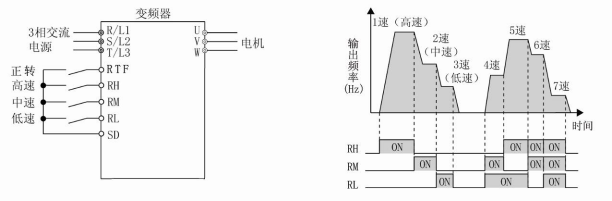

①按图接线。设定Pr160显示所有参数。
②设定“高速频率”Pr4为40,“高中速频率”Pr5为30,“低速频率”Pr6为20,
③设定“RL” “RM” “RH”Pr180为0, Pr181为1, Pr182为2, Pr178为60。
④设定“点动端子”Pr182为5。
⑤按PU/EXT 键选择“外部操作模式”,确认EXT灯亮。
⑥先接通RL,再接通RTF,进行正向低速运行。
4速以上的多段速设定(Pr.24~Pr.27、Pr.232~Pr.239)

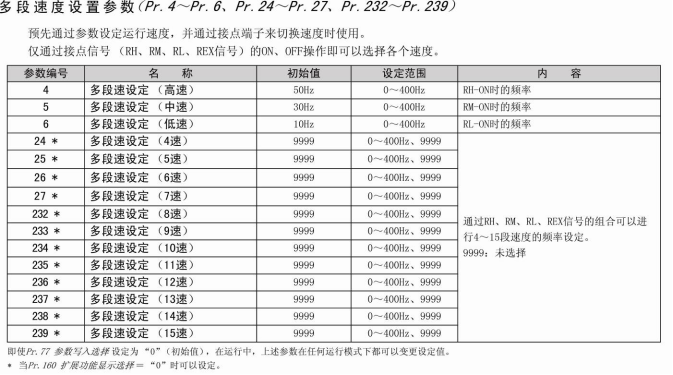

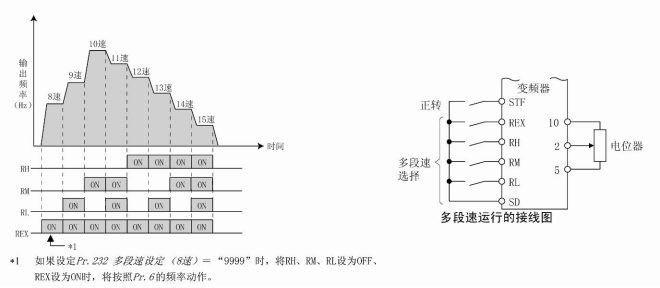

通过RH、RM、RL、REX信号的组合,可以设定4速~15速。请在Pr.24~Pr.27、Pr.232~Pr.239 中设定运行频率(初始值状态下4速~15速为无法使用的设定)。
REX信号输入所使用的端子,请通过将Pr.178~Pr.182 (输入端子功能选择)设定为“8”来分配功能。
3.维修电工实训台,维修电工实训装置,变频器实训设备瞬间停电参数设定及再启动运行参数
瞬时掉电再恢复时,电机可以不停(保持惯性运行状态),变频器可再启动。
参数号 |
名 称 |
出厂时设定值 |
设定范围 |
备 注 |
57 |
再启动惯性运行
时间 |
- - - |
0~5s,
- - - |
Pr.30=“1”时可设定 |
58 |
再启动启动时间 |
1s |
0~60s |
H6(162) |
瞬时停电再启动动作选择 |
1 |
0,1,10 |
请参考下表设定参数。
参数号 |
设 定 值 |
内 容 |
57 |
0 |
0.1K~1.5K |
0.5s的惯性运行时间 |
通常用此设定没有问题。 |
2.2K,3.7K |
10s的惯性运行时间 |
0.1~5s |
瞬时停电再恢复后变频器再启动前的等待时间。(根据负荷的转动惯量(J)和转矩,这个时间可设定在0.1~5s之间。) |
- - - |
不再启动(工厂出厂设定值) |
58 |
0~60s |
通常可以直接按照工厂出厂设定值(1s)运转,也可根据负荷(转动惯量,转矩)调整这些值。 |
H6(162) |
0 |
有速度检索
停电检测后检测电机自由运行速度。 |
1 |
无速度检索(工厂出厂设定值)
与电机自由运行速度无关, 减电压启动方式为输出瞬间停止时的频率, 输出电压渐渐上升。 |
10 |
有每次启动速度检索
停电检测后和启动时检测电机自由运行速度。
|
H6=0.01(有速度检索)的情况下 |
H6=1(无速度检索)的情况下 |
|
|
停电时启动信号为OFF的状态下,恢复供电时
无速度检索(H6=1):按停电前的旋转方向旋转后,将减速停止。但是,在再启动工作时启动信号为OFF时,电机自由运行。恢复供电时启动信号为ON的状态下,从启动频率(Pr.13)开始启动。瞬间停止中的启动信号设定为ON的状态。
有速度检索(H6=0,10):电机自由运行。
有速度检索(H6=0,10)时
·速度检索未满10Hz时,从启动频率(Pr.13)开始启动。
·变频器复位后,再试复位后也将进行再启动动作。
·在再启动的电压上升时,如果发生瞬间停止,将从启动频率开始启动。
·特殊电机的情况下,不能进行速度检索,有时也会从启动频率开始启动。
·有速度检索(H6=0)的情况下,电源连接后第一次启动是再启动动作,第二次以后
就变成普通的启动。每次启动都有速度检索(H6=0)的情况下, 每次启动的时候都是再启动的动作。再启动动作时,从启动指令输入后到输出频率(Pr.57设定值+速度检索时间)的时间将发生延迟。
·一台变频器和多台电机连接的时候,速度检索不能正常的运行。请不要设置速度检索(H6=1)。
在再启动时不输出SU、FU信号。在再启动时间之后输出。
注 意
因为无速度检索(H6=1)的瞬间停止再启动动作,如果瞬间停止的时间在0.2秒以上(根据电机的负荷状态浮动),将不能够维持瞬间停止前的状态(输出频率、旋转方向),变频器将从启动频率(Pr.13)开始启动。
4.维修电工实训台,维修电工实训装置,变频器实训设备外部电流电压调速
(1) 电压输入(10,2,5)
请设置为Pr.79 运行模式= 2 外部运行模式

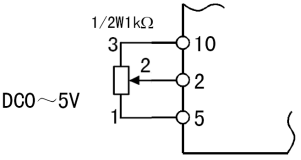

用DC0~5V(或DC0~10V)在频率设定输入端子2-5之间输入频率设定输入信号。端子2-5之间输入5V(10V)时输出频率为最大。
电源是使用变频器内置电源,还是使用外部电源。使用内置电源时端子10-5间输出DC5V。
用DC0~5V运行时,把Pr.73设定为“0”则为DC0~5V输入。内置电源使用端子10。 |
用DC0~10V运行时,把Pr.73设定为“1”则为DC0~10V输入。 |
|
|
(2) 电流输入

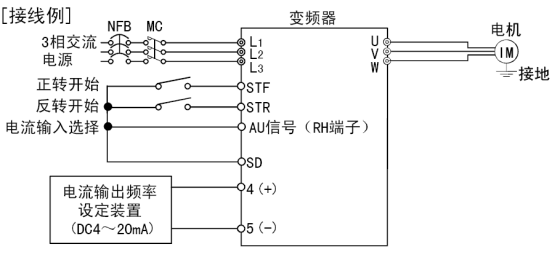

RH RM RL STR任意一端子分配到AU信号请将AU信号置为ON
Pr.160为扩张功能参数请设置为Pr.160= 0
请设置为Pr.79 运行模式= 2 外部运行模式
AU信号的分配:请将AU信号分配到RH RM RL STR任意一端子例分配到RH端子
将Pr.182 RH端子功能选择设定为4
5.PLC控制变频器
(1)变频器设置:Pr60=0 Pr61=1 Pr62=2 Pr63= - - - Pr79=2

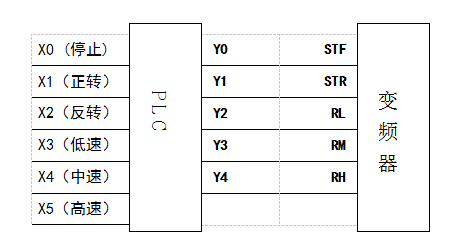

(2)连线:
备注: PLC COM0-COM5连接COM PLC的输入采用不带锁按钮

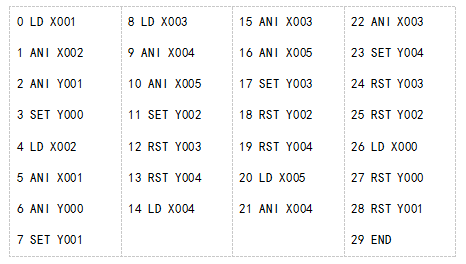

指令表:
