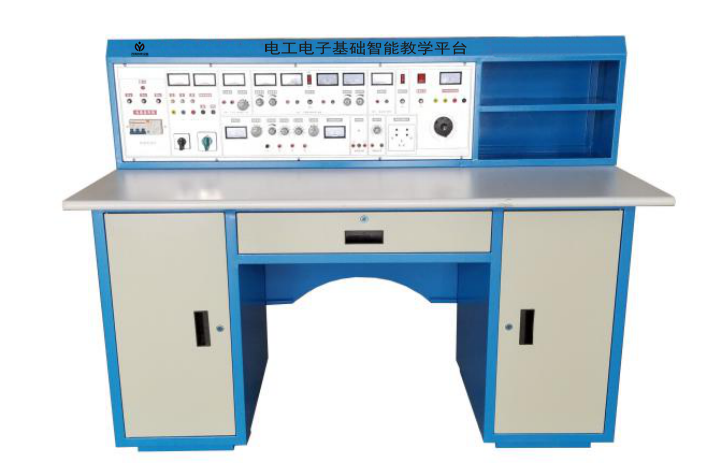

电工电子基础智能教学平台,电工电子基础智能教学实训装置

一、产品的特点:
电工电子基础智能教学平台,电工电子基础智能教学实训装置具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮。
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10^－2，负稳压度<10^－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2功率函数信号发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5七段译码器：3组七段译码器及对应译码显示数码管。
1.6外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.7外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.8智能功率、功率因数表：
1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
四、设备的构成、配备及实验项目:
（一）、实验桌铁质双层亚光喷塑结构，桌子中间是抽屉，放置常用工具，桌子下部左右是元件储存柜，放置实验元器件。1台学生实验桌，一台两座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔电路板(尺寸：35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
（二）、学生机头铁质双层亚光喷塑结构，后开门，便于维护，右边是仪器存放格。学生实验桌配1台。
五、全室参考配置表（以24+1台为例）

序号	名    称	每台数量	全室数量	单位	备    注
1	控制屏	1	25	套
2	实验桌	1	25	张
3	学生凳	2	48	张
4	工具	1	25		见表一
5	透明创新实验模块	1	25	套	见表二
6	教师电脑桌		1	张

表一

NO	配置名称	型号规格	单位	数量	备注
1	螺丝刀	小十字	把	1
2	螺丝刀	大十字	把	1
3	螺丝刀	小一字	把	1
4	螺丝刀	大一字	把	1
5	剥线钳		把	1
6	尖觜钳		把	1

表二

透明创新实验模块名称	型  号/规  格	数  量	备  注
电  阻	0.5Ω	1	2W
电  阻	1Ω	1	2W
电  阻	4Ω	1	2W
电  阻	5.1Ω	2	2W
电  阻	8Ω	1	2W
电  阻	10Ω	1	2W
电  阻	16Ω	1	2W
电  阻	20Ω	1	1W
电  阻	30Ω	1	1W
电  阻	51Ω	2	1W
电  阻	75Ω	1	1W
电  阻	100Ω	2	1/8W
电  阻	120Ω	1	1/8W
电  阻	150Ω	1	1/8W
电  阻	200Ω	1	1/8W
电  阻	240Ω	1	1/8W
电  阻	300Ω	2	1/8W
电  阻	330Ω	2	1/8W
电  阻	430Ω	1	1/8W
电  阻	470Ω	1	1/8W
电  阻	510Ω	2	1/8W
电  阻	620Ω	1	1/8W
电  阻	650Ω	1	1/8W
电  阻	680Ω	2	1/8W
电  阻	820Ω	1	1/8W
电  阻	1K	2	1/8W
电  阻	1.5K	1	1/8W
电  阻	2K	2	1/8W
电  阻	2.4K	2	1/8W
电  阻	2.7K	1	1/8W
电  阻	3K	2	1/8W
电  阻	3.3K	1	1/8W
电  阻	3.9K	1	1/8W
电  阻	4.3K	1	1/8W
电  阻	4.7K	2	1/8W
电  阻	5.1K	3	1/8W
电  阻	6.8K	2	1/8W
电  阻	7.5K	1	1/8W
电  阻	9.1K	1	1/8W
电  阻	10K	5	1/8W
电  阻	13K	2	1/8W
电  阻	15K	1	1/8W
电  阻	20K	2	1/8W
电  阻	30K	1	1/8W
电  阻	36K	1	/8W
电  阻	39K	2	1/8W
电  阻	47K	1	1/8W
电  阻	51K	1	1/8W
电  阻	68K	1	1/8W
电  阻	100K	2	1/8W
电  阻	150K	1	1/8W
电  阻	200K	2	1/8W
电  阻	300K	1	1/8W
电  阻	470K	1	1/8W
电  阻	510K	1	1/8W
电  阻	1M	1	1/8W
电 位 器	470Ω	1	1/2W
电 位 器	1K	2	1/2W
电 位 器	4.7K	1	1/2W
电 位 器	10K	1	1/2W
电 位 器	47K	1	1/2W
电 位 器	100K	1	1/2W
电 位 器	470K	2	1/2W
电 位 器	1M	1	1/2W
电解电容	0.1uF	1	16V
电解电容	4.7uF	1	16V
电解电容	10uF	3	16V
电解电容	33uF	1	16V
电解电容	47uF	2	25V
电解电容	100uF	3	35V
电解电容	220uF	1	35V
电解电容	470uF	1	35V
瓷片电容	300P	1	63V
瓷片电容	1000P	2	63V
瓷片电容	4700P	1	63V
瓷片电容	0.01uF	3	63V
瓷片电容	0.1uF	2	63V
瓷片电容	0.47uF	1	63V
瓷片电容	1uF	1	250V
瓷片电容	2uF	1	250V
音频输入变压器		1
音频输出变压器		1
变 压 器	220/6V.6V.24V	1	8W
电  感	8Ω	1
电  感	390UH	1
二 极 管	4007	4
二 极 管	2AP9	1
发光二极管		2
稳压二极管	2CW54	2
稳压二极管	2CW76	1
光敏二极管		1
晶  振	10M	1
场效应管	3DJ6	1
单 结 管	BT33	1
晶 闸 管	KP1	1
三 极 管	3DG6	2
三 极 管	3DG12	2
三 极 管	3AX31	1
三 极 管	3DA1	1
三端稳压	7805	1
指示灯(信号灯)		1	12V
开  关		4
喇   叭	8Ω/0.2W	1
继 电 器	6V	1
镇 流 器	8W	1
日  光  灯  管	8W	1
日  光  灯  座		2
起    动    器		1
条  形  磁  铁		1
原  副  线  圈		1
电流测量插座		3
直  流  电  表	±100uA	1
直  流  电  表	1000uA	1
直  流  电  表	10MA	1
电平开关和逻辑电平指示		2	16位
集    成    座	14脚	4
集    成    座	16脚	2
集    成    座	20脚	1
集    成    座	28脚	1
集  成  运  放	UA741	2
定    时    器	NE555	1
功率放大 器	LA4101	1
数模转换器	DAC0832	1
模数转换器	ADC0809	1
TTL与非门	74LS00	1
TTL集电极开路与非门	74LS03	1
TTL非 门	74LS04	1
TTL与 门	74LS08	1
TTL三输入与门	74LS11	2
TTL四输入与非门	74LS20	1
TTL或 门	74LS32	1
TTL触发器	74LS74	2
TTL异或门	74LS86	1
JK触发器	74LS112	1
缓 冲 器	74LS125	1
译 码 器	74LS138	2
数据选择器	74LS153	1
计 数 器	74LS160	2
计 数 器	74LS161	1
D触发器	74LS175	1
加减计数器	74LS192	2
移位寄存器	74LS194	1
计 数 器	74LS196	3
CMOS与非门	CD4011	1
灯  座		6	灯泡自备

六、创新实验项目:
（一）电工实验

1．电工测量仪表的使用　             2．常用元件的识别与检测　　　　　                3．线性元件与非线性元件的伏安特性   4．电源的外特性　          5．电位值、电压值的测定　　                 6．电流表和电压表的扩程 7．基尔霍夫定律的验证                      8．验证楞次定律                              9．迭加原理与互易定理的验证             10．戴维南定理与诺顿定理的验证     11．电压源与电流源的等效变换  12．受控源特性的研究 13．一阶电路实验       14．二阶电路的过渡过程  15．研究LC元件在直流和交流电路中的特性  16．负载获得最大功率的条件

17．交流电路参数的测量 18．正弦交流电略中RLC元件的特性 19．RL及RC串联电路实验 20．RLC串联谐振电路 21．日光灯电路的连接及功率因数改善 22．R-C选频网络研究 23．二端口网络研究 24．单相变压器实验 25．互感电路实验

 （二）模拟部分实验：

1．二极管的正、反相特性            2．晶体三极管的输入、输出特性　   3．晶体管共射极单管放大器　　 4．两级阻容耦合放大电路　　 5．负反馈对放大器性能的影响　　 6．场效应管放大器　　　　       7．差动放大电路　　       8．运算放大器指标测试　　　 9．集成运算放大器的基本应用  (多种模拟运算电路)  10．集成运算放大器非线性应用 （多种波形发生器）

11．变压器耦合推挽功率放大器 12．0TL功率放大器 13．集成功率放大器 14．单相桥式整流电路 15．串联型晶体管直流稳压电源 (设计性实验) 16．集成直流稳压电源 17．单结晶体管特性 18．单结晶体管触发电路 19．晶闸管简单测试 20．晶闸管可控整流电路

利用上述20项实验元器件还可完成下面实验项目

l．电压负反馈偏置电路　　    2．分压式电流负反馈偏置电路   3．用二极管稳定工作点               　　　 4．共基极放大电路　                   5．共集电极放大电路　       6．共源极基本放大电路                        7．场效应管共漏极电路              8．场效应管共栅极电路　         9．单管阻容放大电路                 10．变压器耦合放大电路         11．甲类功率放大电路                   12．串联电流负反馈电路  13．串联电压负反馈电路     14．并联电压负反馈电路  15．并联电流负反馈电路             16．共基共射极放大电路              17．自举射极输出电路                18．NPN一PNP直接耦合放大电路  19．用负反馈消除自激振荡           20．晶体管开关作用                     21．变压器反馈式振荡电路           22．电容三点式振荡电路             23．电感三点式振荡电路               24．差动放大电路的基本形式      25．长尾式差动放大电路                 26．双电源长尾式差动放大电路   27．运放用作交流比例放大           28．反相输入保护措施                 29．同相输入保护措施                   30．电源极性错接的保护              31．RC高通电路                           32．利用三极管来保护器件             33．差动输入运算电路                   34．快速积分电路     35．模拟一阶微分方程电路

36．模拟二阶微分方程电路 37．基本对数运算电路 38．实用微分电路 39．反对数放大基本电路 40．简单的过零比较电路 41．利用二级管作为上限检测幅度选择电路 42．下限幅度选择电路 43．RC无源网络的低通滤波电路 44．同相输入一阶低通滤波电路 45．反相输入一阶低通滤波电路 46．简单的二阶RC滤波电路 47．典型二阶RC有源低通滤波电路 48．典型二阶高通有源滤波电路 49．基本带通滤波电路 50．典型带通滤波电路 51．矩型波振荡电路 52．宽度可调的矩形波发生器 53．幅频可调的锯齿波发生器 54．单相半波整流电路 55．单相全波整流电路 56．电容滤波电路 57．电容滤波带电阻负载 58．RC滤波电路 59．基本LC滤波电路 60．二倍压整流电路 61．三倍压整流电路 62．基本稳压电路 63．基本调整管稳压电路6 64．具有放大环节的稳压电路 65．单相半波可控硅整流 66．电子调压电路 67．电子催眠器一一趣味性实验一 68．电子门铃电路一一趣味性实验二 69．电子报警电路一一趣味性实验三

（三）数字部分实验：

l．TTL集成逻辑门的参数测试     2．CM0S逻辑门的参数测试       3．TTL集成电极开路门与三态输出门的应用  4．与、非、或、与非门电路实验             5．半加器电路实验                   6．全加器电路实验                   7．RS触发器实验                       8．D触发器实验                         9．JK触发器实验                        10．T触发器实验                      11．JK型触发器转换成D触发器   12．D型触发器转换成JK触发器                 13．计数器实验                          14．MSI移位寄存器及其应用     15．译码器及其变换方式

16．MSI数据选择器及逻辑设计 17．微分型单稳态电路 18．环形多谐振荡器 19．利用门电路构成编码器分配器、选择器 20．组合电路的设计之一一一编码转换 21．组合电路的设计之二一一显示电路 22．同步时序电路的设计 23．计算机时序电路的设计 24．集成定时器测试及应用 25．CM0S集成A/D、D/A转换电路实验 26．二极管非门、或非门电路 27．三极管非门、与非门、或非门电路 28．异步十进制减法计数器 29．异步十进制加法计数器 30．综合能力培训实验一一电子秒表
