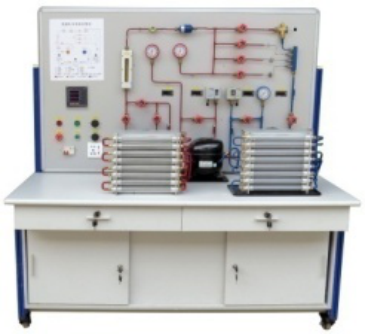

通用制冷原理实训考核装置,通用制冷原理实训考核设备

1.产品简介
通用制冷原理实训考核装置,通用制冷原理实训考核设备用来深入研究普通制冷压缩循环。冷凝器及蒸发器带有8支透明管及可调速风机,可直接观察制冷剂在系统中的冷凝和蒸发过程,直观的反应制冷剂在同一工况下4种不同的节流装置下的制冷变化,以及通过风机调速改变冷凝器和蒸发器的换热效果,在不同工况下制冷剂的制冷变化。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。
2.装置特点
(1)实训装置系统回路中包含膨胀阀和毛细管节流装置,其中毛细管分为三种不同长度的,系统运行时可以直观的展示不同的节流装置对制冷效果的影响。
(2)制冷系统中的冷凝器和蒸发器均带有8支透明的玻璃管,系统运行时,可以清楚的观察到制冷剂状态在冷凝器和蒸发器中的变化。
(3)制冷循环管路敷设于设备安装板上,高低温区涂有不同颜色,方便观察及区分,同时采用制冷剂专用流量计,实时观测制冷剂的流量情况。
(4)采用铝型材框架整体结构,立柱为开模定制的125*35mm专用工业铝型材,表面采用进口荷兰ACZU粉末喷涂处理,坚固美观(带型才样品),保证了设备的整体强度,底部安装有4个万向轮,可方便的进行移动。
(5)设备具有良好的安全保护体系。制冷循环中安装有高低压保护开关,在系统压力发生异常时可立即停止压缩机工作,保护压缩机及系统安全;电气回路中安装有漏电保护开关,紧急停止按钮及可靠的接地保护措施,保证设备及人身安全。
3.技术参数
(1) 输入电源:单相三线~220V±10% 50Hz
(2)装置容量:<0.4kVA
(2) 外型尺寸:1400mm×800mm×1800mm
(3) 重  量:<100kg
(4) 工作条件:环境温度10℃~30℃相对湿度<75%(25℃)
(5)制冷剂类型:R134a
4.基本组成
(1)实训台框架:采用铝型材框架整体结构,立柱为开模定制的125*35mm专用工业铝型材,表面采用进口荷兰ACZU粉末喷涂处理,坚固美观(带型才样品)
(2)压缩机单元:采用1/2P压缩机,带有过热和过流保护,压缩机固定于桌面,可直观观察压缩机工作状态。
(3)冷凝器与蒸发器:带有8支透明玻璃管,可直观观察制冷剂状态化过程,利于理解制冷循环原理。
(4)储液器与气液分离器单元:连接在制冷循环管路中。
(5)实验屏:安装有制冷回路组件,包括干燥过滤器、视液镜、手阀、制冷管道、高低压压力表、高低压压力控制器、膨胀阀等组件。
(6)温度表,测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度、环境温度等位置的实时温度。温度测量探头可以根据测量需求更换测量位置。
(7)多功能表:实时显示系统的电压、电流、功率因数等数据,可进行485通讯。
(8)流量计:采用制冷剂专用高压流量计,可以观测制冷剂的实时流量。
(9)软件:配有工业电脑一台,含有专用测量软件一套。需现场演示。
5.可完成实训项目
(1)带有膨胀阀的制冷实训
(2)带有标准毛细管的制冷实训
(3)毛细管过短时的制冷实训
(4)毛细管过长时的制冷实训
(5)同一工况下不同节流装置的制冷实训
(6)不同工况下同一节流装置的制冷实训
(7)制冷剂在冷凝器中的液化过程
(8)制冷剂在蒸发器中的气化过程
(9)储液器在制冷系统中的作用
(10)气液分离器在制冷系统中的作用
(11)制冷剂的充注与抽真空实训
(12)含真空泵一台、制冷工具一套、制冷剂1瓶
