新能源汽车驱动电机及控制系统一体化实训台,新能源汽车驱动电机

一、产品简介

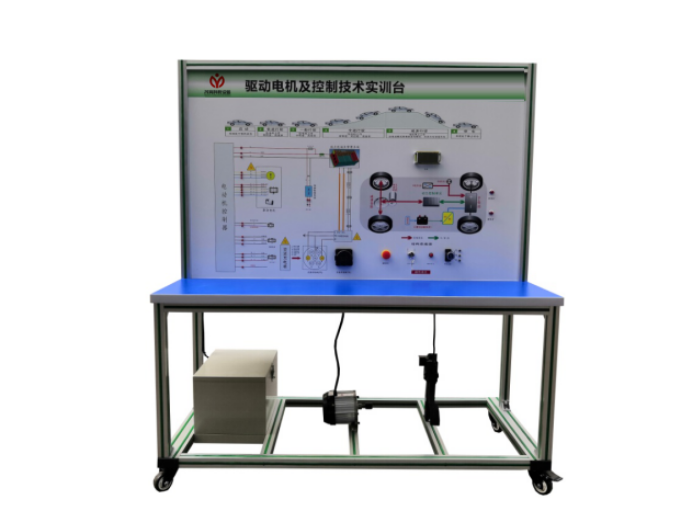

新能源汽车驱动电机及控制系统一体化实训台,新能源汽车驱动电机实训台采用量产电动汽车永磁同步电机、电机控制器、等实物零部件为基础， 并装配加速踏板、制动踏板等实物驾驶输入装置，通过原车线束连接，构成完整的永磁同步电机实物运转系统，可对永磁同步电机启动、匀速、加速、减速、正反装、 停车等多种工作过程进行操作，并且能够测试永磁同步电机的输入电压、电流，输出转速、转矩等参数。此电驱动台架功能完整丰富，可以帮助学员深入的理解原理以及故障机理，迅速的掌握同类型产品的技术，提高工作效率。

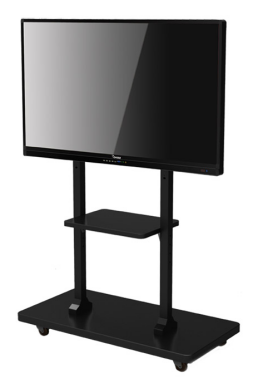

台架配套多媒体教学系统，包括55吋智能显示屏系统、平板电脑和教学软件系统等。基于软件虚拟与实物结合的开发理念，创新的无线触控交互UI,学员通过直接操作真实的实验设备，同时可结合该多媒体系统虚拟现实技术深入了解学习新能源汽车动力系统的结构及工作原理，极大地提升教学效率。
该实验设备设计有故障注入及考核系统，教师可通过平板电脑 (windows/android)远程注入各类故障对学员进行考核，由于釆用了虚拟实现技术可避免学员在缺乏足够知识储备的情况下操作髙压系统带来的危险。
二、功能特点
1、所有核心零部件全部釆用原车部件，确保实训台与实车的完全一致，此外所有部件在实训台上的电气连接与实车也完全保持一致。
2、合理设计及布局，可以让学员进行便捷的拆卸，直观的学习系统内部结构，此外实训台安装有我公司自主设计的安全保护装置让学员在拆装的学习过程得到有效保护。
3、提供实训台配套的教学课件，提供详尽的台架说明文档，提供全部的零部件接口的电气参数及引脚定义，提供完备的线路图纸。
4、实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源， 所有高低压部件均釆用工业级国标产品，性能稳定可靠。
5、台架展示电驱动系统的所有功能：启动、加速、减速、匀速、制动、反转、停车，以及所有的保护策略：过压保护、欠压保护、过流保护、过温保护、超速 保护、堵转保护等。
6、实训台集成了测试和故障模拟系统，可测试和分析永磁同步电机的多种故障现象和产生的机理，便于学员掌握故障检测及处理的技术。
7、实训台水平放置、安装主要零部件，底部安装4个带自锁装置万向轮，可移动灵活，也可固定位置。
8、本实验平台软件系统经过精心设计，UI美观流畅，交互友好便于学员进行操作， 创新的触控交互为学员带来更多的学习乐趣。
9、平台基于无线网络，学员在台架上进行学习的同时教师可通过配套的平板电脑对台架进行各类故障注入，有效的对学员进行考核或教学讲解。
10、55吋智能显示屏系统显示详细的电路原理图，包含全部的零部件接口电气参数及引脚定义，以及完备的线路图纸，电路图设置有检测点，学员可供助我司开发的虚拟万用表等设备对电路各检测点进行测量及数据读取。
11、实训台配有多工位检测端口，借助万用表和示波器可实时检测各种状态下相关信息。
12、该平台配套详实的产品说明书及实训指导书，包含完整的教学课件及相关技术资料。教学课件包含了主流的纯电动汽车上使用的直流电机、交流感应电机、 永磁同步电机、开关磁阻电机和轮毂电机工作原理、结构组成、性能优缺点的比较等重难点内容的讲解，课件包含了大量图片、视频、动画等优质教学资源。
三、实训项目
1、永磁同步电驱动系统结构及零部件功能学习
2、永磁同步电驱动系统主要性能参数学习
3、永磁同步电驱动系统控制策略关系
4、掌握永磁同步电机电流，电压，转速，转矩等参数随系统运行的变化规律
5、电子加速踏板控制驱动电机转速原理学习
6、负载变化对驱动电机转速影响原理学习
7、永磁同步电驱动系统维修检测操作安全注意事项学习
8、永磁同步电驱动系统故障分析与诊断学习
