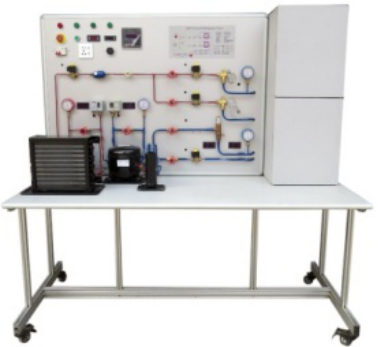

工业制冷系统实训考核装置,工业制冷系统实训考核设备

1.产品简介
工业制冷系统实训考核装置,工业制冷系统实训考核设备设计来研究工业制冷,其主要目标包含在控制一个或者多个冷藏室的温度和相对湿度。如果这样,一个特定的压缩机和一个特定的冷凝器用于2种不同冷藏室,一个用于冷冻产品,冷一个用于保鲜产品。该实训装置也可以用来鉴定和分析所有循环的关健元件的行为。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。
2.装置特点
(1)本实训装置中,一台压缩机和冷凝器用于2个不同温度的冷藏室,2个不同蒸发温度的蒸发器并联使用,通过制冷循环系统中的蒸发压力调节阀来确保系统的最低蒸发温度,分析研究蒸发温度调节阀在一机两库中的作用及调节方法。
(2)可通过转换手阀来测量制冷循环中不同位置的制冷剂压力,通过调整温度传感器探头测量制冷循环中不同位置的温度,以此分析系统运行状况。
(3)带有上位机软件,可实时显示电压电流温度等参数,设置有故障模拟器,通过实验中采集记录的数据,分析系统中压缩机,冷凝器,蒸发器之间的热平衡计算。
(4)制冷循环管路敷设于设备安装板上,高低温区涂有不同颜色,方便观察及区分。制冷循环原理图中带有LED显示,可实时观察系统的运行状况。
(5)采用铝型材框架整体结构,立柱为开模定制的125*35mm专用工业铝型材,表面采用进口荷兰ACZU粉末喷涂处理,坚固美观(带型才样品)保证了设备的整体强度,底部安装有4个万向轮,可方便的进行移动。
(6)设备具有良好的安全保护体系。制冷循环中安装有高低压保护开关,在系统压力发生异常时可立即停止压缩机工作,保护压缩机及系统安全;电气回路中安装有漏电保护开关,紧急停止按钮及可靠的接地保护措施,保证设备及人身安全。
3.技术参数
(1) 输入电源:单相三线~220V±10% 50Hz
(2)装置容量:<0.5kVA
(2) 外型尺寸:1800mm×800mm×1800mm
(3) 重  量:<100kg
(4) 工作条件:环境温度10℃~30℃,相对湿度<75%(25℃)
(5)制冷剂类型:R134a
(6)安全保护:具有漏电保护装置,安全符合国家标准。
4.基本组成
(1)实训台框架:采用铝型材框架整体结构,立柱为开模定制的125*35mm专用工业铝型材,表面采用进口荷兰ACZU粉末喷涂处理,坚固美观(带型才样品),底部带有万向轮,可灵活移动,使用方便,不易损坏。
(2)压缩机单元:采用1/2P压缩机,带有过热和过流保护,压缩机固定于桌面,可直观观察压缩机工作状态。
(3)冷凝器:带有可调速风机,通过调节风机转速可改变系统的运行状况。
(4)蒸发器:系统中包含两个并联使用的蒸发器,分别置于冷藏室和冷冻室中。
(5)储液器与气液分离器单元:连接在制冷循环管路中。
(6)实验屏:安装有制冷回路组件,包括干燥过滤器、视液镜、手阀、电磁阀、制冷管道、高低压压力表、高低压压力控制器、蒸发压力调节阀、膨胀阀等组件。
(7)温度表,测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度、环境温度等位置的实时温度。温度测量探头可以根据测量需求更换测量位置。
(8)多功能表:实时显示系统的电压、电流、功率因数等数据。
(9)制冷循环原理图:带有LED显示灯,实时观察系统的运行。
(10)流量计:采用制冷剂专用流量计,可以直观观测制冷剂的实时流量。
