工业电气综合实训装置,工业电气综合实训设备,工业电气综合实训台
2020-06-24
工业电气综合实训装置,工业电气综合实训设备,工业电气综合实训台
一、概述
工业电气综合实训装置
,
工业电气综合实训设备
,
工业电气综合实训台
由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训。使用完毕的元件、器件和部件,从设备上拆下,集中保管,损坏和丢失少。设备配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。
二、
设备技术指标
1.外型:整体尺寸1200mm×850mm×1000mm(±10mm);
2.设备的材料:钣金、木柜结构;
3.电源:
1)输入:三相AC 380V ±10% 50HZ 三相五线 ;
2)固定交流输出:三相五线 380V 接插式1组、220V接插式1组、220V插座式1组,380V插座式1组
4.保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA,带电源指示。
三、设备结构功能

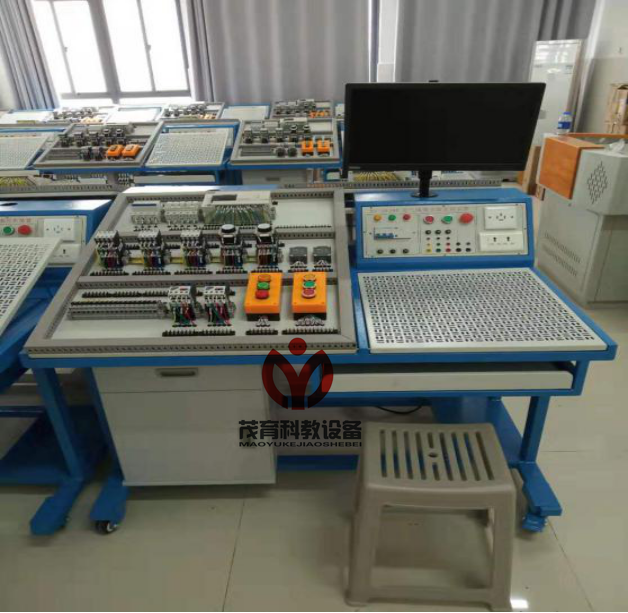

工业电气综合实训装置
,
工业电气综合实训设备
,
工业电气综合实训台
由实训屏(内置电源)、实训桌(含键盘)、储物柜三大部分组成。钢制表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;电源箱的布局依次为电源保护装置、电源指示装置、电源输出;实训桌左侧安装有角度可以调节的嵌入式的考核平台1张,所有元器件均采用端子引出,学生接线只需在端子上进行接线,可以有效的保护元器件,转接端子采用接插两用端子排,方便与元器件和实训电源屏的连接,右侧装有网孔板一块,角度可调嵌入式安装;实验桌底部装有至少4个导向轮,方便设备移动;储物柜采用标准结构和抽屉式,用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
四、设备可完成的典型实训项目举例
1. 电动机点动与连续转动电路连接实训;
2. 按钮联锁的电动机正、反转电路连接实训;
3. 接触器联锁的电动机正、反转电路连接实训;
4. 接触器和按钮双重联锁的电动机正、反转电路连接实训;
5. 两地控制的电动机控制电路的安装;
6. 电动机定子绕组串联电阻启动控制电路连接实训;
7. 按钮切换的Y-△启动控制电路的连接实训;
8. 电动机半波整流能耗制动控制电路连接实训;
9. 电动机全波整流能耗制动控制电路连接实训;
10. 电动机反接制动控制电路连接实训;
11. 电动机顺序启动控制电路连接实训;
12. 电动机定时运转控制电路连接实训;
13. PLC控制的三相异步电动机正反转控制
14. PLC控制的三相异步电动机Y-△启动控制
15. PLC控制的三相异步电动机降压启动控制
16. PLC控制的三相异步电动机能耗制动控制
17. 变频器功能参数设置与操作
18. 变频器报警与保护功能
19. 多段速度选择变频调速
20. 外部端子点动控制
21. 控制电机正反转运动控制
22. 控制电机运行时间操作
23. 瞬间停电变频器参数设定
24. 外部电压变频调速
25. 外部电流变频调速
26. 三相异步电动机的变频开环调速
27. PLC控制变频器调速
