板式塔流体力学实验装置,板式塔流体力学实验设备,板式塔流体力学
2020-06-24
板式塔流体力学实验装置,板式塔流体力学实验设备,板式塔流体力学

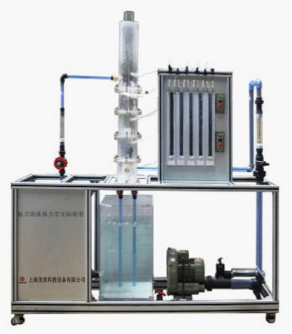

板式塔流体力学实验装置
,
板式塔流体力学实验设备
,
板式塔流体力学实验台
装置特点:
1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置塔体部分采用全透明优质有机玻璃制作,实验现象清晰,方便学生观察。
4、分别采用三种(筛板、浮阀、泡罩)不同的经典塔板,有助于开阔学生视野。
5、塔体进气位置可调,可验证不同塔板的泛塔气速。
6、装置设计可360度观察,实现全方位教学与实验。
板式塔流体力学实验装置
,
板式塔流体力学实验设备
,
板式塔流体力学实验台
装置功能:
1、了解板式塔的基本构造,观察板式塔工作时塔板上的水力状况。
2、学会识别板式塔内出现的几种操作状态,并分析这些操作状态对塔性能的影响。
3、测定不同类型板式塔(筛板、浮阀、泡罩)的水力学特性,并了解其特点。
板式塔流体力学实验装置
,
板式塔流体力学实验设备
,
板式塔流体力学实验台
设计参数:
常压、常温操作。
板式塔:筛板、浮阀、泡罩。
筛板、浮阀、泡罩塔板压降:1-5KPa。
液体流量:25-250L/h。
气体流量:4-40 m3/h。
公用设施:
水:装置自带透明水箱循环使用。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:水---空气,外配设备:无。
板式塔流体力学实验装置
,
板式塔流体力学实验设备
,
板式塔流体力学实验台
主要设备:
1.有机玻璃塔体(筛板、浮阀、泡罩):φ200×2000mm ,板间距300mm。
2.塔底水封槽:500×400×400 mm,304不锈钢材质,水可自动放净。
3.液体转子流量计:LZB-15, 25—250 L/h。
4.气体转子流量计:LZB-40, 4—40 m3/h。
5.筛孔板:φ3mm孔,等腰三角形排列,开孔率 5.5%。
6.泡罩板:φ50 泡罩3个。
7.浮阀板:φ39标准F型浮阀3个,最小开度2.5,最大开度8.5。
8.U型型管压差计,±3000Pa。
9.鼓风机:旋涡气泵,功率 750W,最大流量72m3/h。
10.接触器、开关、漏电保护空气开关。
11.仪表柜:测控、电器设备在实验架上。
12.外形尺寸:1300×550×2200mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
13.工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
