液体导热系数测定实验说明书
2021-09-09
液体导热系数测定实验说明书
一、

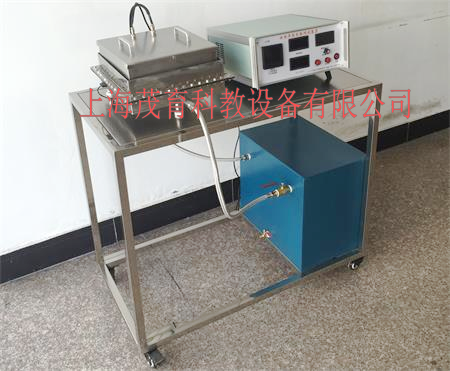

液体导热系数测试装置
.
液体导热系数测试系统
.
导热系数测试台
实验目的
1、用稳态法测量液体的导热系数
2、了解实验装置的结构和原理,掌握液体导热系数的测试方法。
二、
液体导热系数测试装置
.
液体导热系数测试系统
.
导热系数测试台
实验
原理
三、
液体导热系数测试装置
.
液体导热系数测试系统
.
导热系数测试台
实验装置

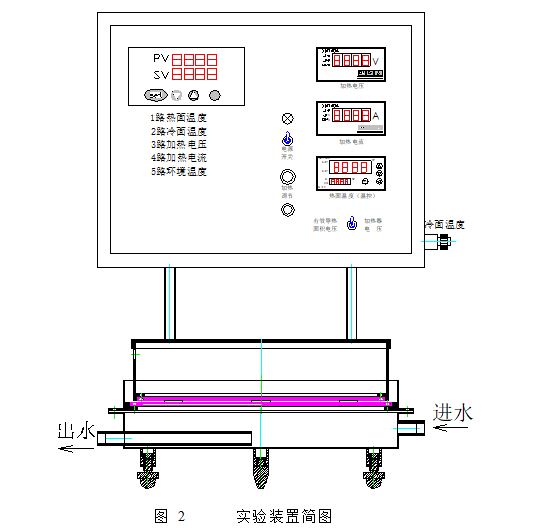

装置如图2所示,主要由循环冷却水槽、上下均热板、测温热电偶及其温度显示部分、液槽等组成。
为了尽量减少热损失,提高测试精度,本装置采取以下措施:
1、设隔热层进行绝热,使绝大部分热量只向下部传导,上部热损失达到可以忽略。
2、为了减小和避免由于热量向周围扩散所引起的误差,取电加热器中心部分(直径D=0.15m)作为热量的测量和计算部分,相同电阻率的同根电阻丝在周边作为辅助加热。
3、在加热器底部设均热板,以使被测液体热面温度(T
1
)更趋均匀。
4、设循环冷却水槽2,以使被测液体冷面温度(T
2
)恒定(与水温接近)。
5、被测液体的厚度δ是通过放在液槽中的垫片来确定的,为防止液体内部对流传热的发生,一般取垫片厚度δ≤2—3㎜为宜。
四、试验步骤
1、将选择好的三块垫片按等腰三角形均匀地摆放在液槽内(约为均热板接近边缘处)。
2、将被测液体缓慢地注入液槽中,直至淹没垫片约0.5㎜为止,然后旋转装置底部的调整螺丝,并观察被测液体液面,使被测液体液面均匀淹没三片垫片。
3、将上面加热本体及配电箱轻轻放在垫片上。
4、连接热电偶至接线柱上。
5、接通循环冷却水槽上的进出水管,并调节水量。
6、接通电源,由小至大逐渐调整输入电压(V
1
)达到其预定值(注意热面温度不得高于被测液体的闪点温度)。
7、记录测量部位电压V
2
及通过的电流I。
8、人工测量每隔5分钟左右从温度读数显示器上记下被测液体冷、热面的温度值(℃)。建议将它们记入如表一的记录表中,并标出各次的温差ΔT=T
1
-T
2
。当连续四次温差值的波动≤1℃时,试验即可结束。
温度T
1
,T
2
读数记录表 (表一)
N
0
1
2
3
4
5
备注
T(min)
0
5
10
15
20
T
1
Mv
℃
T
2
mv
℃
ΔT
℃
9、试验完毕后切断电源、水源并关闭电位差计。
注意:
1.温控表主要是起超温保护的作用,测试温度设定点要低于温控表设定值(被测液体的闪点温度以下安全值!)。
2.若发现T
1
一直在升高(降低),可降低(提高)输入电压或增加(减少)循环冷却水槽的水流速度进行调节。

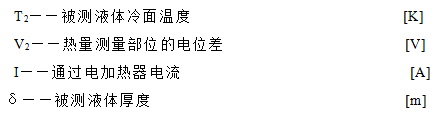

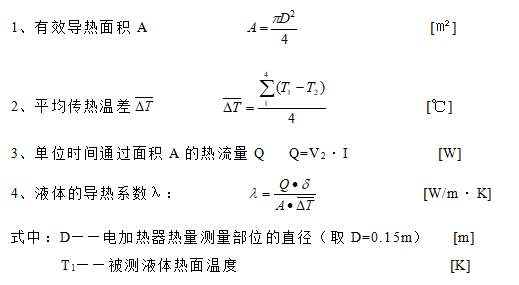

五、数据整理
