Y-△启动自动控制线路实验说明

一、操作所需电器元件明细表见表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1	实验屏上
FU	熔断器		配熔体2A	3
KM1、KMY、KM△	交流接触器		线圈AC380V	3
FR	热继电器	R16B-20/3	整定电流0.63-1A	1
SB1、SB2	按钮开关	LAY16	一常开一常闭自动复位	2	SB1绿色 SB2红色
KT	通电延时时间继电器	ST3PA-B		1
M	三相鼠笼式异步电动机		UN380V（△） IN0.45A PN160W	1

二、电路图

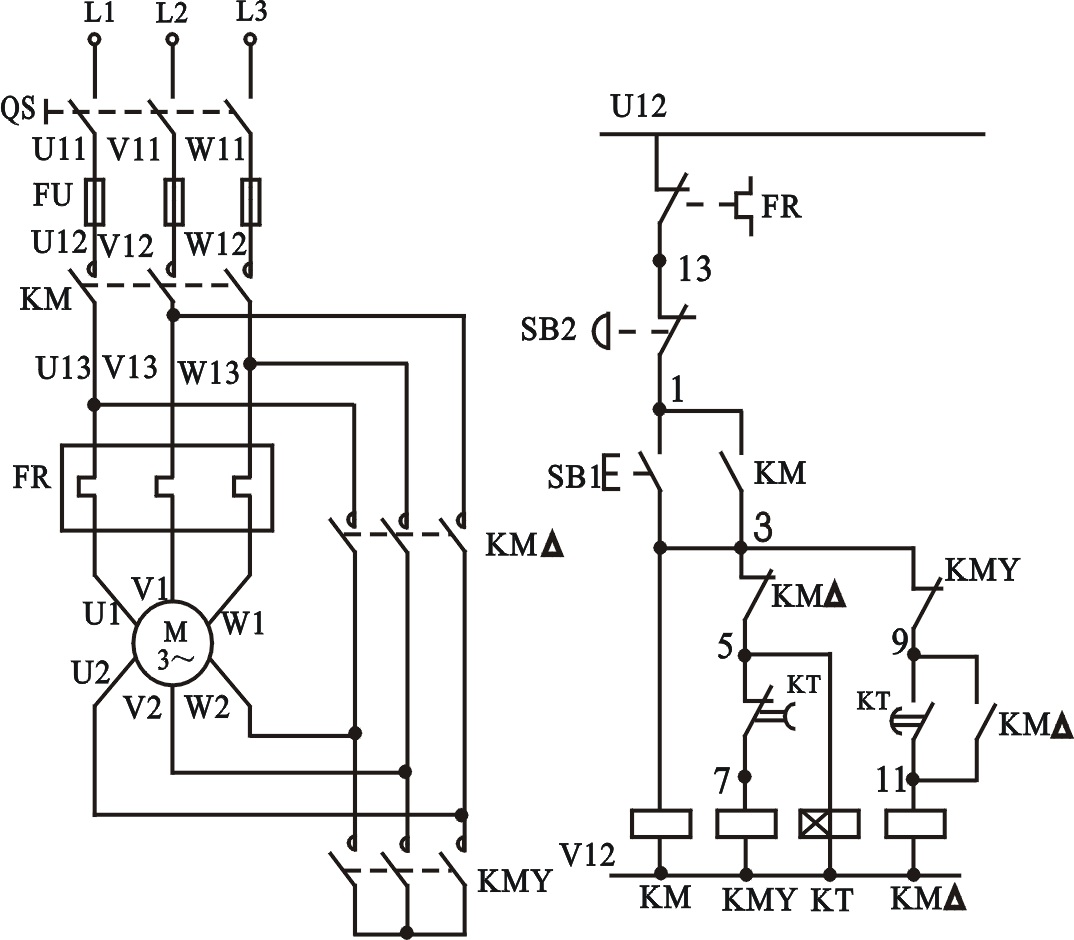

                                                                        图1（a）

三、参考接线图
在挂箱上选定FU、KM、KMY、KM△、FR、SB1、SB2、KT等器件。

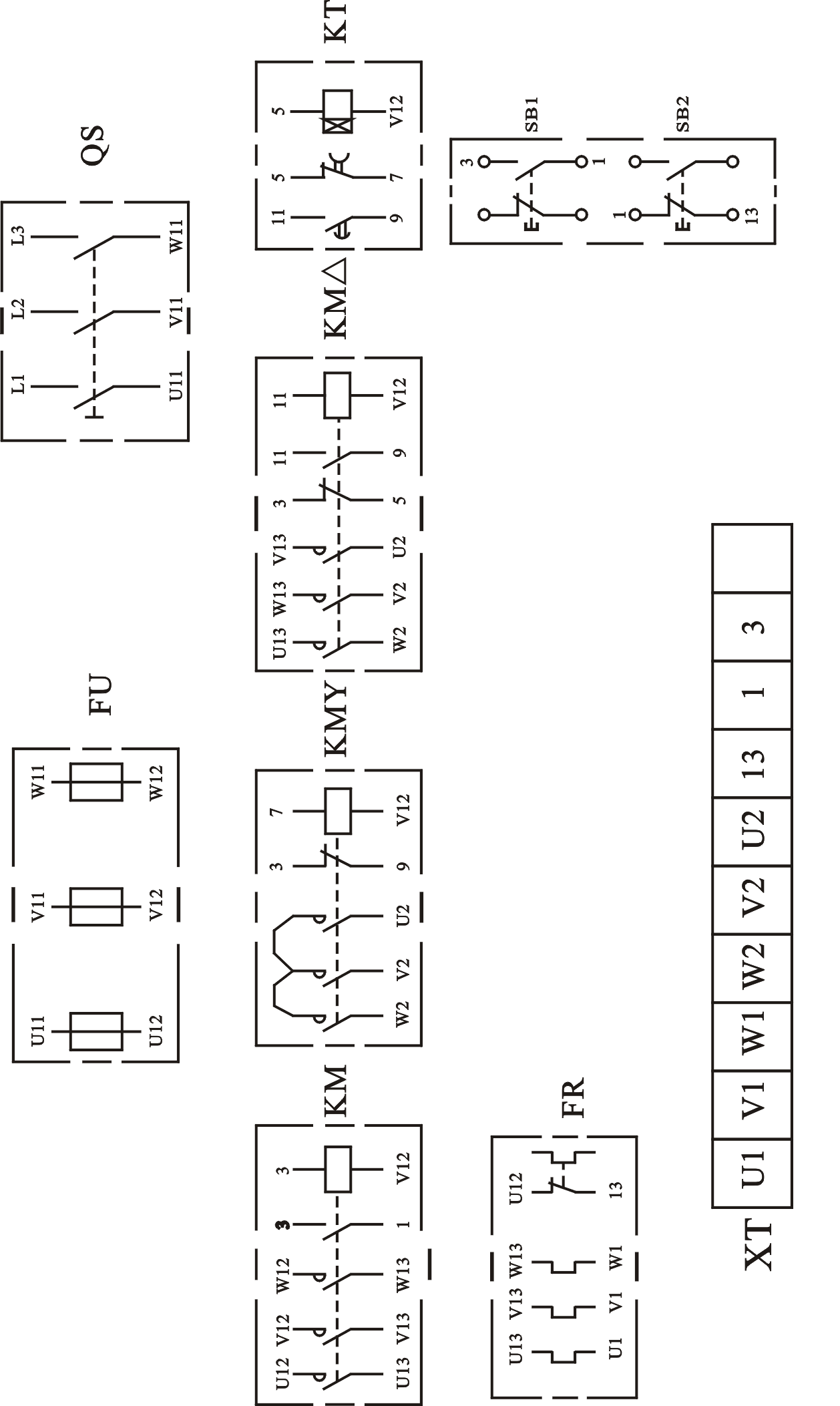

接线图为图13（b）及图13（C），其中图13（b）仅画出接线号（接线图上没画连续线）。图13（C）是按国家标准用中断线表示的单元接线图，图中各电器元件的端子编号都是器件实际的端子编号，各器件的连接线都采用中断线表示，这种用实际端子号及中断线画的接线图虽然画起来比用连续线画的接线图复杂，但接线很直观（每个端子应接一根还是二根线，另根线应接在哪个器件哪个端子），查线也简单（从上到下，从左到右，用万用表分别检查端子①及端子②直至全部端子都查一遍）。因此，操作者不仅要熟悉而且能学会画这种接线图。
四、检测与调试

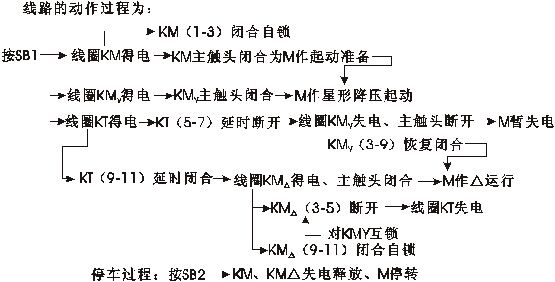

确认接线正确后，可接通交流电源，“合”开关QS，按下SB1，控制线路的动作过程应按原理所述，若操作中发现有不正常现象，应断开电源分析排除后重新操作。

实验十四    QX3-13型Y/△自动起动控制线路

一、操作所需电器元件明细表见表14                              表14

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1	实验屏上
FU	熔断器		配熔体2A	3
KM、KMY、KM△	交流接触器		线圈AC380V	3
FR	热继电器	R16B-20/3	整定电流0.63-1A	1
SB1、SB2	按钮开关	LAY16	一常开一常闭自动复位	2	SB1绿色 SB2红色
KT	通电延时时间继电器	ST3PA-B		1
M	三相鼠笼式异步电动机		UN380V（△） IN0.45A PN160W	1

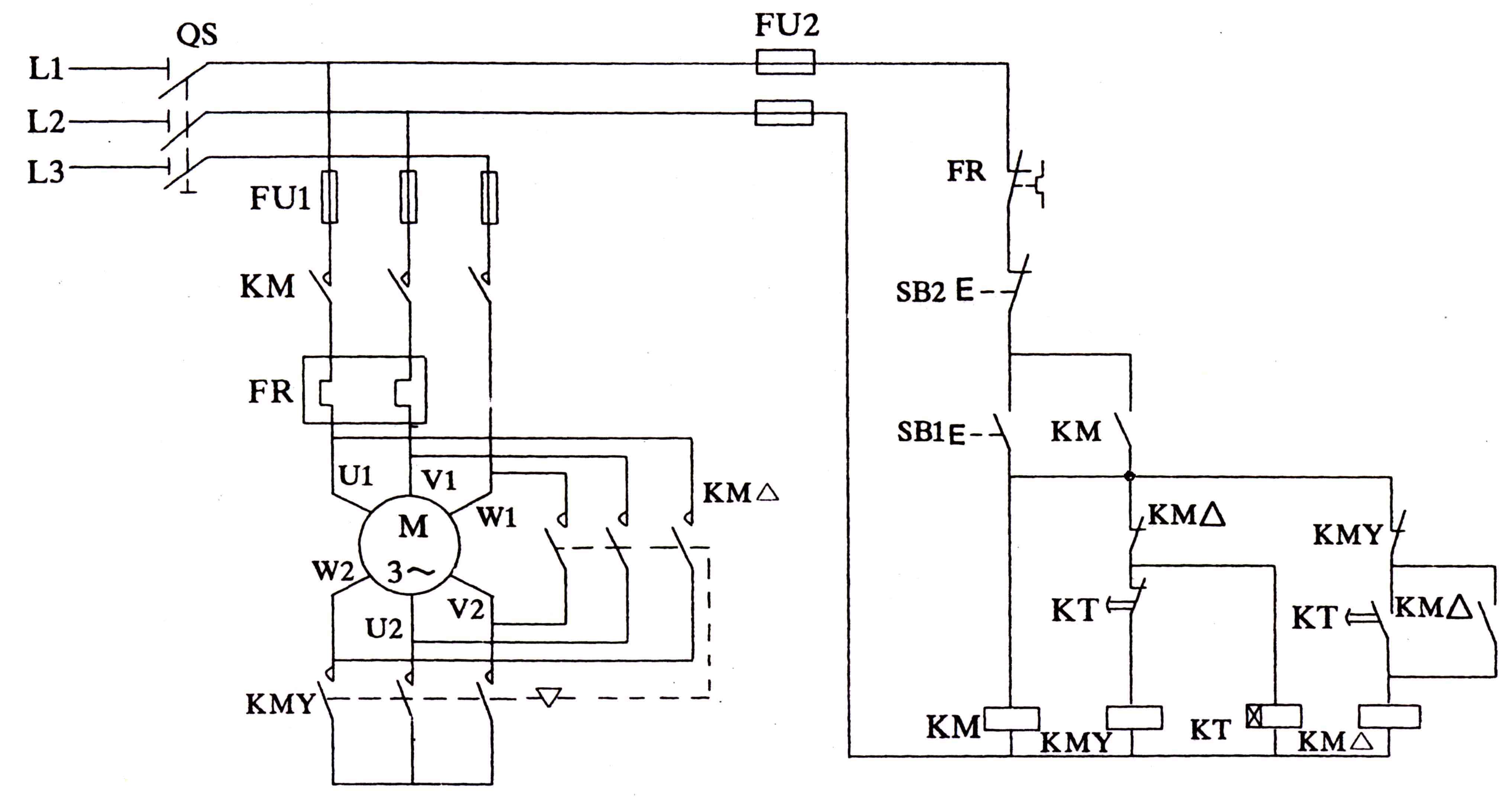

二、电路图
