单相变压器的并联运行实验

单相变压器的并联运行实验-实验目的：
    1、学习变压器投入并联运行的方法。
    2、研究并联运行时阻抗电压对负载分配的影响。
二、预习要点：
    1、单相变压器并联运行的条件。
    2、如何验证两台变压器具有相同的极性。若极性不同，并联会产生什么后果。
    3、阻抗电压对负载分配的影响。
三、单相变压器的并联运行实验项目：
    1、将两台单相变压器投入并联运行。
    2、阻抗电压相等的两台单相变压器并联运行，研究其负载分配情况。
    3、阻抗电压不相等的两台单相变压器并联运行，研究其负载分配情况。
四、实验线路和操作步骤：
1、实验设备

序号	型 号	名       称	数 量
1	DQ45	交流电压表	1件
2	DQ44	交流电流表	1件
3	DQ05	三相组式变压器	1件
4	DQ26	三相可调电阻器	1件
5	DQ31	波形测试及开关板	1件

2、屏上排列顺序
     DQ45、DQ44、DQ05、DQ26、DQ31

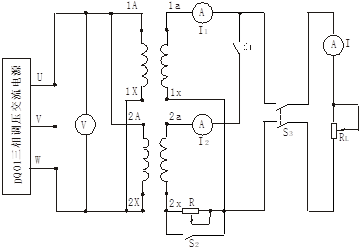

图1  单相变压器并联运行接线图
    实验线路如图1所示。图中单相变压器1、2选用三相组式变压器DQ05中任意两台，变压器的高压绕组并联接电源，低压绕组经开关S₁并联后，再由开关S₃接负载电阻R_L。由于负载电流较大，R_L可采用并串联接法(选用DQ26的90Ω与90Ω并联再与180Ω串联，共225Ω阻值)的变阻器。为了人为地改变变压器2的阻抗电压，在其副方串入电阻R(选用DQ26的90Ω与90Ω并联的变阻器)。
    3、两台单相变压器空载投入并联运行步骤。
    (1) 检查变压器的变比和极性。
    1) 将开关S₁、S₃打开，合上开关S₂。
    2) 接通电源，调节变压器输入电压至额定值,测出两台变压器副方电压
U_1a1x和U_2a2x若U_1a1x=U_2a2x，则两台变压器的变比相等，即K₁=K₂。
    3) 测出两台变压器副方的1a与2a端点之间的电压U_1a2a，若U_1a2a=U_1a1x-U_2a2x，则首端1a与2a为同极性端，反之为异极性端。
    (2) 投入并联
    检查两台变压器的变比相等和极性相同后，合上开关S₁，即投入并联。若K₁与K₂不是严格相等，将会产生环流。
    4、阻抗电压相等的两台单相变压器并联运行。
    1) 投入并联后，合上负载开关S₃。
    2) 在保持原方额定电压不变的情况下，逐次增加负载电流，直至其中一台变压器的输出电流达到额定电流为止。
3) 测取I、I₁、I₂，共取数据4～5组记录于表3-24中。
表1

I1(A)	I2(A)	I(A)

5、阻抗电压不相等的两台单相变压器并联运行。
    打开短路开关S₂，变压器2的副方串入电阻R，R数值可根据需要调节（一般取5-10Ω之间），重复前面实验测出I、I₁、I₂，共取数据5～6组记录于表1中。
表 2

I1(A)	I2(A)	I(A)

五、实验报告：
    1、根据实验(2)的数据，画出负载分配曲线I₁=f(I)及I₂=f(I)。
    2、根据实验(3)的数据，画出负载分配曲线I₁=f(I)及I₂=f(I)。
    3、分析实验中阻抗电压对负载分配的影响。
