MY-201F 中级电工技术实训考核装置

一、中级电工技术实训考核装置，电工技术实验装置，电工实训台-产品概述：
该实训设备采用万能网孔板开放式设计，自由组合的思路，配置完成各种低压电气控制所需要的多种低压电器，如单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。

二、技术参数：
1、输入电源：电压AC380V，电流5A。
2、外形尺寸：700cm×500cm×1700cm

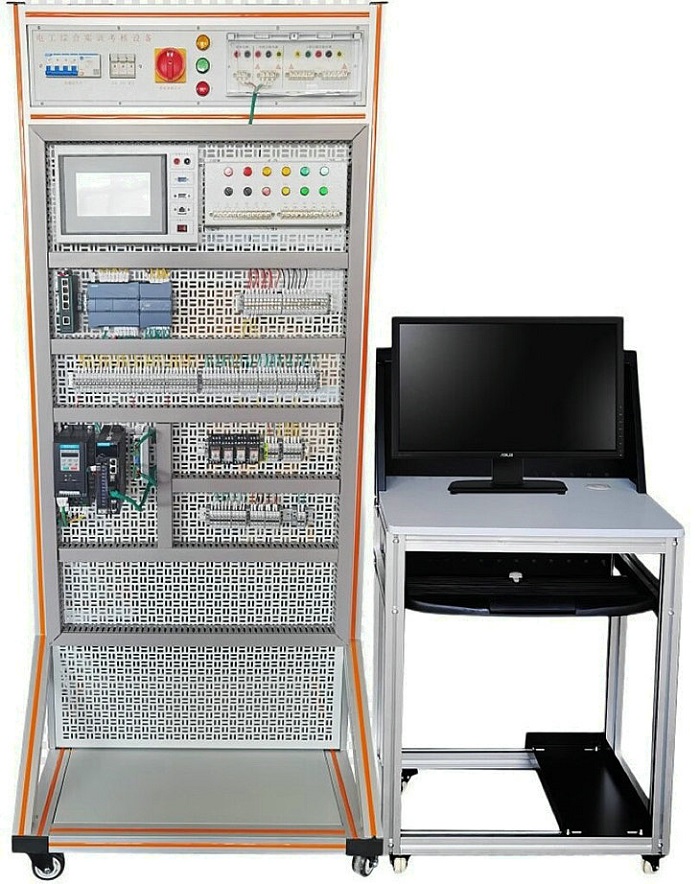

三、网孔实训屏结构：
实训屏底盘钢铝结构，实训时放置电机，框架是工业铝型材结构，万能网孔板镶嵌铝型材中间，配以桔黄色装饰条，豪华大气，采用开放式设计，操作空间大，实训操作方便，装有4只万向轮，便于移动。采用双面结构，正面电机控制实训，背面照明电路实训。
四、电源控制屏
在电源控制屏网孔实训屏上端，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。 电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计，
并装有实验室智慧用电安全控制系统：
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。
5、报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
6、用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
现场需对功能逐一演示，提供有效、权威的证明文件，佐证该产品的可靠、安全、先进性。
五、实验操作项目：

（一）电气控制部分 1．三相异步电动机直接启动控制 2.三相异步电动机的点动控制电路原理、装配、调试 3.三相异步电动机的直接启动的原理、装配、调试 4.三相异步电动机的混合控制的原理、装配、调试 5.三相异步电动机的两地一控的原理、装配、调试 6.三相异步电动机的正反转控制的原理、装配、调试,、考核 7.工作台自动往返控制线路 （二）PLC可编程控制器基础电路实训 1.与、或、非逻辑功能测试 2.定时器、计数器功能测试 3.跳转、分支功能训练  4.移位寄存器测试 5.数据处理功能训练 6.微分、位操作测试 7.三层电梯控制 8.自动售货机 9.机械手 10.自动门 11.天塔之光 12.全自动洗衣机 13.自动成型机 14.红绿灯 15.装配流水线 16.四路抢答器 17.音乐喷泉 18.轧钢机 19.邮件分拣 20.物料分拣 21.多级传输 22.八段码显示

23.多种液体混合 24.双面铣床 25.电镀槽 26.交流电机正反转控制 27.小车运动 28.搅拌站 29.汽车灯光控制 30.汽车火花塞点火控制 31.加工中心控制 32.隧道监控 33.自动扶梯 34.CA6140普通车床PLC改造控制 35.X62W万能铣床PLC改造控制 36.T68卧式镗床PLC改造控制 37.M7120平面磨床PLC改造控制 38.Z3050摇臂钻床PLC改造控制 39.电动葫芦PLC改造控制 40.Z35摇臂钻床PLC改造控制 41.M1432A万能外圆磨床PLC改造控制 （四）基于变频器的电机拖动与控制实训 1．变频器功能参数设置与操作 2．变频器报警与保护功能 3．多段速度选择变频调速 4．外部端子点动控制 5．控制电机正反转运动控制 6．控制电机运行时间操作 7．瞬间停电变频器参数设定 8．外部电压变频调速 9．三相异步电动机的变频开环调速 （五）PLC、变频器的电机拖动与控制实训 1．基于PLC通信方式的多段速选择变频调速 2．基于PLC通信方式的变频器开环调速 3．基于PLC通信方式的变频器闭环调速

---
