MY-117手机维修操作实训台

手机维修操作实训台-根据目前我国职业学校、技校、中等专业院校开设的手机通讯维修专业等课程实验实训教学需求而研制的新一代产品。通过该装置的实验实训，使学生充分掌握所学的课本理论知识，使所学知识在工作岗位上得到更快更好地发挥。其是具有相关专业院校理想的实验实训设备。
二、主要技术参数：
1、使用条件：环境温度-10℃～+40℃，相对湿度：≤85%
2、工作电源：AC220V±5%  50Hz
3、电源输出保护：
1）单相电源：漏电保护开关与保险丝二级保护，确保每个学生的人身安全。
2）直流电源：短路保护、过流保护、自动复位，多重保护减少学生在实验、实训、实操中对设备的损坏。
4、电源输出：
1）交流电压：AC220V±5%  50Hz（三路）
2）直流稳压：0-30V连续可调（2A）（二路）
3）直流开关电源5V/2A（一路）
4）手机专用维修电源（一路）
三、实验桌结构：

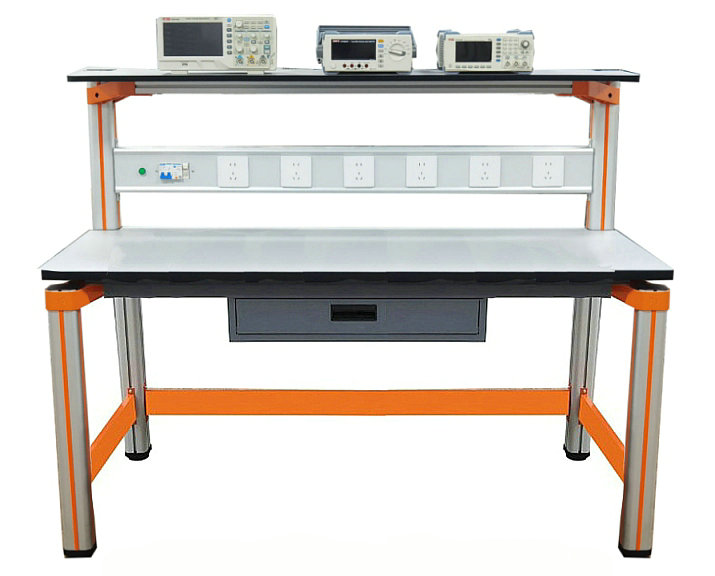

实验桌规格为1600（长）*700（宽）*1400（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于150kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实验装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35cm×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与主机箱、仪器架、电源控制箱组成一个完整的实训屏。
四、基本配置（2座/套）

1	主机头	1套	7	万用数据线	1套
2	焊台	1把	8	超声波清洗机	1台
3	热风枪	1把	9	学生桌	1张
4	折装专用工具	1套	10	学生凳	2张
5	数字万用表	1只	11	焊接实操耗材一批（焊锡丝、清洁剂、松香、焊锡膏等	1套
6	旧手机	1部	12	仿真软件（购买10台以下无此配置）	1套

---
