MY-220C型EDA/SOPC系统开发平台

EDA/SOPC系统综合开发平台是一款基于Altera公司最新的CycloneIII/IV/V 系列 FPGA的高端实验开发平台。独有的GUI人机操作界面、采用系统底板+核心板+扩展板的灵活设计，并配备有多种扩展模块供用户自行选择配置。
开发平台采用系统底板+核心板+扩展板的设计方法，通过选择不同的核心板和扩展板构成不同功能的开发平台。能最大限度的满足用户的性能需求。模块化的设计能使用户对系统设计有清晰的认识。

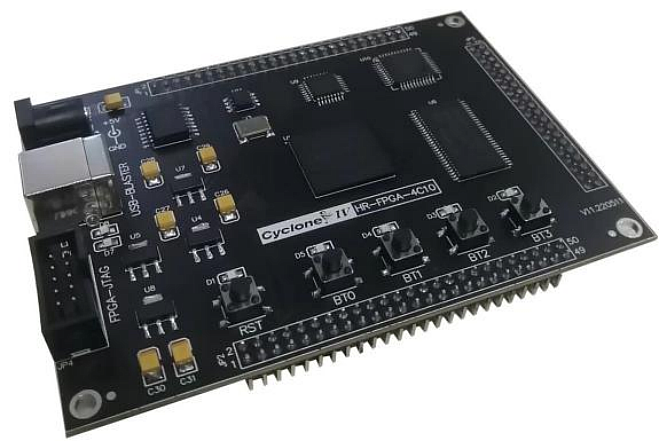

一、FPGA-4C40 FPGA核心板

(1)核心板采用6层高精度PCB设计，系统运行更加稳定、可靠。
(2)主芯片采用Altera公司的CycloneIV系列级FPGA EP4CE40F23C8N，门电路高达400万门。
(3)FPGA配置芯片采用EPCS64，容量高达64M BIT，擦写次数高达上万次。
(4)提供JTAG编程模式。
(5)提供板载USB-BLASTER下载编程电缆。
(6)一路50M高速、稳定的时钟源。
(7)一路系统复位电路。
(8)系统电源管理模块能够提供+5V、+3.3V、+2.5V、1.2V等多种不同电压的电源输出供系统使用。
(9)一路16M*16BIT  SDRAM。
(10)系统提供四位LED灯和四位复位按键。
(11)核心板提供与核心板其它资源不复用的130个以上的IO供用户二次开发使用。
二、EDA/SOPC系统板
(1)标配854*480 24位 TFT彩色串行LCD显示。用户可更换不同规格的显示屏。
(2)与屏配套标配电容触摸屏。
(3)1个1602字符型液晶显示模块
(4)1个模拟信号发生器模块，可提供频率、幅度均可调的正弦波、三角波、方波等信号波形。
(5)1个数字时钟输出模块，可提供24M至1HZ的数字脉冲信号。
(6)1个8位高速并行ADC电路模块，速度高达40 Msps。
(7)1个8位高速并行DAC电路模块速度高达33 Msps。
(8)1个串行A/D转换电路。
(9)1个串行D/A转换电路。
(10)1个VGA接口模块。
(11)1个USB转串口设备接口。
(12)1个Ethernet10M/100M高速接口模块。
(13)2个PS2接口模块，可以接键盘或鼠标。
(14)1个I2C接口的E2PROM，型号为AT24C08N。
(15)1个音频CODEC模块（喇叭、蜂鸣器可选择，音量可调节）。
(16)1个RTC实时时钟芯片，具有时钟掉电保护、电池在线式充电功能。
(17)12个拨动开关和12个按键开关输入。
(18)12个发光LED显示。
(19)1个八位七段码管显示模块。
(20)16x16矩阵led点阵显示模块。
(21)4X4矩阵键输入模块
(22)1个电压控制的直流电机和1个四相的步进电机模块。
(23)1个数字温度传感和1个霍尔传感器模块。
(24)HH—EXT高速扩展接口模块，扩展高速外围模块。
(25)多路电源输出（均带过流、过压保护）。
三、示例实验
（一）EDA实验与电子设计竞赛实验内容：
(1)简单的QUARTUSII实例设计
(2)格雷码编码器的设计
(3)含异步清零和使能的加法计数器
(4)八位七段数码管显示电路的设计
(5)数控分频器的设计
(6)图形和语言混合输入电路设计
(7)步长可变的加减计数器的设计
(8)四位并行乘法器的设计
(9)设计四位全加器
(10)可控脉冲发生器的设计
(11)基本触发器的设计
(12)矩阵键盘显示电路的设计
(13)16*16点阵显示实验
(14)直流电机的测速实验
(15)步进电机驱动控制
(16)交通灯实验
(17)DDS信号发生器的设计
(18)电子音乐设计实验
(19)PLL锁相环IP设计实验
(20)PS2接口键盘显示实验
(21)VGA彩条信号发生器的设计
(22)七人表决器设计实验
(23)四人抢答器设计实验
(24)正负脉宽调制信号发生器设计
(25)数字频率计的设计
(26)多功能数字钟的设计
(27)数字秒表的设计
(28)出租车计费器的设计
(29)数码锁的设计
……
（二）Qsys 32位处理器示例实验
(1)最简单Qsys系统设计
(2)PIO  IP核-流水灯实验
(3)SDRAM  IP核的系统设计
(4)SPI  Flash编程实验
(5)PIO输入-开关信号的读取实验
(6)PIO  IP核-中断
(7)基于Timer IP核的定时器的设计
(8)矩阵键盘与数码管显示实验
(9)UART串口通迅实验
(10)基于IIC的EEPROM读写实验
(11)SDRAM读写操作实验
(12)1602液晶显示实验
(13)RTC实时时钟实验
(14)串行AD/DA-SPI核
(15)信号发生器-SPI核
(16)1-WIRE数字温度计的设计
(17)点阵字符显示实验
(18)读SD卡实验

---
