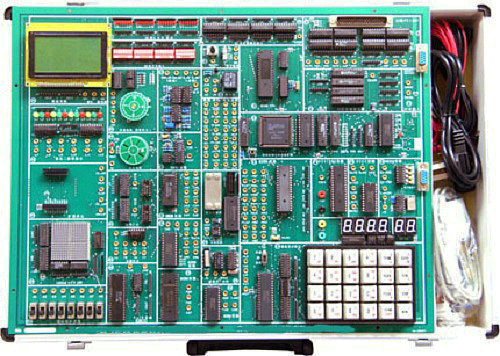

MY-220A86PCI16/32微机实验箱

-是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。
二、系统组成：
硬件：
（1）16位微机系统扩展： CPU（8088），系统控制芯片（1032），64K监控程序存储器，64K用户程序和数据存储器（61256x2），64K实验程序存储器，开放式4X6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

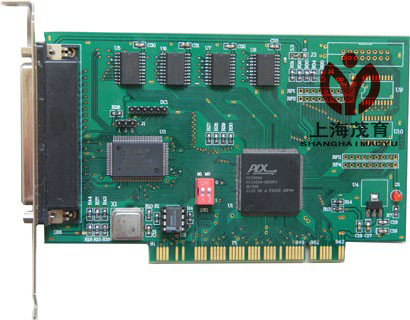

（2）32位接口单元：32位开关逻辑电平输入/ 输出显示电路，32位I/O接口电路，32存储器电路，32位PCI 接口驱动电路，32位PCI 接口卡（由PCI9054、93C56组成）。
（3）输入/ 输出：128X64 LCD图文电路（或字符式1602 LCD），8位开关逻辑电平输入/ 输出电路，单脉冲发生器，8MH时钟分频，16X16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，打印口，用户串行接口。
（4）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（5）控制对象：喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等；
（6）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司扩展模块。
软件：
系统配置Win2000/xp等操作平台的微机仿真调试软件，支持汇编、C语言编译、调试。
·电源：
系统内置高性能直流稳压电源。
机箱：
系统配置轻便铝合金箱子作为实验仪机箱。
三、系统主要特点：
（1）系统自动切换：以8088实验开发系统作为基板，PCI 接口卡为插卡，无系统选择开关，实验主机自动识别16/32位系统类型，自动切换不同的三总线连接，使用极其方便。
（2）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，实验系统自带键盘、显示电路和监控管理程序，在无PC机的情况下，同样可以通过内存读写、单步、断点、全速等方法调试实验程序。
（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（4）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过实验系统调试用户板。
四、86PCI 16/32微机实验箱实验项目：
（一）8086十六位微机系统
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
 (4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验 ：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16X16 LED点阵显示实验
（18）128X64 LCD液晶显示实验
（19）8237 DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279 键盘显示实验
（22）温度测量实验
（23）压力测量实验
扩展卡实验（选配）☆
（1）POD4扩展卡主持以下实验：
·ISD1420 语音录放
（2）POD5扩展卡：
·40芯锁紧大孔引出，扩展主板以外接口芯片用。
说明：实验项目打“☆”号为选配实验。
（二) PC机32位接口实验系统（需选配PCI9054卡）

1、实模式原理实验
（1）显示程序实验
（2）数据传送程序实验
（3）数码转换程序实验
（4）运算类程序实验
（5）分支程序实验
（6）循环程序实验
（7）子程序实验
（8）综合设计程序实验
2、保护模式原理实验：
（1）描述符及描述符表实验
（2）任务内控制转移实验
（3）任务切换实验
（4）中断/异常处理实验
（5）虚拟8086环境实验
（6）实模式与保护模式间切换实验
3、32位微机接口技术实验
（1）基本I/O接口设计实验
（2）地址译码电路设计实验
（3）32位存储器扩展实验
（4）8259中断控制器实验
（5）8255并口控制器应用实验
（6）8251串口控制器应用实验
（7）8253定时/计数器应用实验
（8）A/D转换实验
（9）D/A转换实验
（10）电子发声设计实验
（11）键盘扫描及显示设计实验
（12）点阵LED显示设计实验
（13）LCD液晶显示设计实验（须选配LCD单元）
4、微机控制应用实验
（1）直流电机闭环调速实验
（2）温度闭环控制实验
（3）步进电机控制实验
5、Windows下的PCI设备驱动程序及其接口应用设计实验
（1）PCI总线配置操作实验
（2）WDM驱动程序设计实验
（3）I/O操作设计实验
（4）存储器操作设计实验
（5）中断处理设计实验
（6）信号发生器设计实验
（7）温度闭环控制系统设计实验
6、PCI总线扩展应用设计实验（须选配PCI总线)
