MY-325生物医学传感器实验台

生物医学传感器实验台-是适应生物医学工程、医学等专业需要，主要用于医科大学、医学院的“医用传感器原理及检测技术”等课程的实验教学。MY-325系列生物医学传感器实验台采用的传感器大部分是实际测量结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个生物医学工作者具有的基本操作技能与动手能力。
医用传感器实验平台，主控、传感器及外围显示扩展硬件均采用统一标准的插拔式设计且可进行模块的任意组装来完成综合实验实训，可满足电子信息传感器课程、生物医学传感器的测量、医学微机系统设计、医学信号分析等各项实验要求和创新训练，可连接数智化教学管理平台，配备相关实验指导书、课件和教学视频等配套资料。数智化教学管理平台接口要求可以统计医用传感器实验平台所有使用过的学生的学习过程化数据，并参考本科工程教育认证的维度来分析、统计学生实训的数据情况，达到智能化的实验室综合分析教学管理平台。
一、技术参数
本实验台由主控台、传感器和相应的实验模板、数据采集卡及处理软件、实验桌五部分组成。
1.主控台部分
提供高稳定的直流稳压电源和电压、频率、转速等显示仪表。
1.1.输入电源：单相三线220V±10% 50Hz、容量0.8kW，具有电源、供电指示。有工具箱、测量设备和实验箱等放置位置
1.2.设有壳体接地保护，设有过流过压保护、漏电急停保护，绝缘橡胶隔离，安全特性符合有关国家标准
1.3.主机配有交流 220V 二孔、三孔电源插座 8 组以上；实验桌尺寸≥1600×800×700mm（可根据学校要求进行微调）；有柜体和电脑主机放置位置
1.4.配置高稳定的±15V、＋5V、0～＋24V 可调、±2V～±10V 可调八种直流稳压线性电源（最大输出电流 1.5A），低纹波，集成芯片控制可靠性高，均有电源跳线插孔
1.5.主机面板上还装有电压、频率、转速显示表、气压表、流量计
1.6.信号源：0.1kHz～10kHz（可调）
1.7.电流源：4～20mA(可调)
1.8.电动气压源：0～80kPa 可调
1.9.电压表：200mV、2V、20V 三挡切换
1.10.频率表：0-1999Hz
1.11.数显气压表：0～20kPa
1.12.高精度 PID 温度调节仪表：温度控制精度±0.5℃，
 1.12. 恒温控制源实验装置：＜150℃（可调）
2.传感器和实验模块部分
表格中生物信号检测符合国家对医学仪器的安全要求，各项检测传感器对人体的漏电流＜10μA。生物信号的数据采集由V9.0版数据采集系统进行采集、处理。
▲3.数据采集卡及处理软件
数据采集卡技术指标如下：
1）接口标准：USB接口
2）A/D：12位
3）通道数：可以扩展到8通道
4）采样：同步、异步
5）触发方式：软触发、硬触发
6）采样频率：100KHz（分档可选）
7）测量误差：0.2mv
8）测量量程：最大可达正负15V
9）支持电压、电流信号直接输入，无需配备转换器
10）可以扩充D/A通道
11）环境：windows98/2000/xp
12）软件：配备传感器综合实验系统成套实验软件包及虚拟仪器软件包（如虚拟滤波器，频谱分析，失真度测量等）
13）传感器综合数据采集卡及测试分析软件：
1、通用API接口：通用API接口通过统一的动态库（DLL/SO）抽象硬件差异和系统平台差异，以太网/WiFi/USB接口、Windows/Linux/Android系统均采用同一套API函数，实现零代码修改的无缝切换，达成“一次开发，跨平台多型号采集卡共用，大幅降低开发与维护成本
2、任务式数据采集架构：采用配置任务----启动任务----获取数据三步流程，简化实时数据采集逻辑，提升开发效率
3、跨平台兼容性：支持Windows7/8 10/11、Linux-X86、Linux-ARM、Android等操作系统
4、多语言开发支持：提供LabVIEW、C/C++、C#、Python、Matlab等语言，覆盖工业控制与科研场景的主流开发需求
5、全周期开发资源：提供多种丰富的多语言代码例程，助力客户进行二次开发
6、综合测试工具：提供综合测试软件，支持采集卡全功能验证与性能调优
7、开发资源：提供例程包（LabVIEW、C/C++、C#、Python、Matlab源码），可快速集成自定义应用。
4.实验桌
专用实验桌尺寸为1600×800×750(mm），实验桌面上预留显示器或示波器安放位置。两个特制柜可分别安放实验模板和控制终端主机及配套输入外设。
▲5.传感器

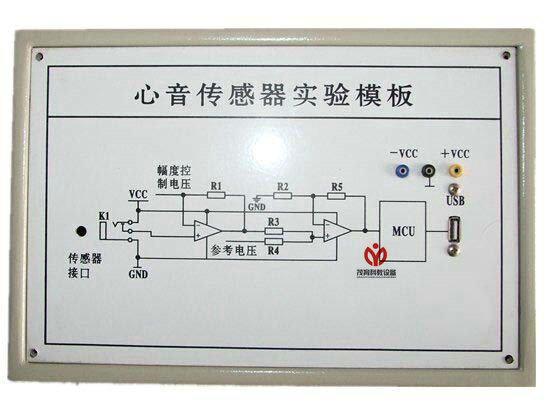

1）心音传感器，心音测量模块，0.1—1500Hz、心音曲线描绘
1.1传感器类型：电容式或压电式心音传感器，采用医用级硅胶探头，适配人体胸部轮廓，具备抗干扰设计；
1.2技术参数：测量范围覆盖心音Ⅰ、Ⅱ、Ⅲ、Ⅳ级信号，频率响应20Hz-2kHz，输出信号幅值可调节，支持心音信号与心电信号同步采集比对；
1.3实训功能：可完成心音传感器的校准、安装位置调试、心音信号滤波处理、异常心音信号模拟与识别，配套电路可展示信号放大、降噪原理。
2）心跳传感器，心跳测量模块，频率响应0.1—1000Hz、心电图曲线描绘、灵敏度1mv/cm
2.1传感器类型：氯化银干电极传感器，支持三导联/五导联切换，电极片可拆卸更换，适配人体肢体及胸部佩戴；
2.2技术参数：输入阻抗≥100MΩ，共模抑制比（CMRR）≥100dB，50Hz陷波滤波功能，采样精度≥12位，采样频率可调（250Hz-1kHz）；
2.3实训功能：实现心电信号采集、波形显示与分析（P波、QRS波群、T波识别），可模拟电极接触不良、干扰信号等故障场景，训练学生电路调试与信号校准能力。

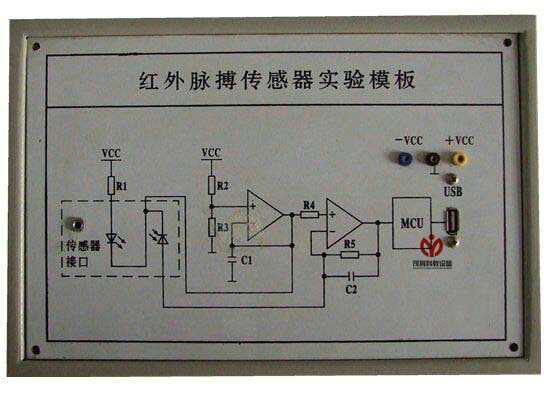

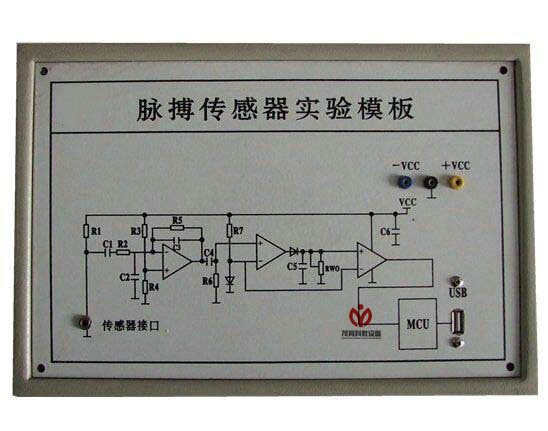

3）脉搏传感器，脉搏测量模块，实时检测各种脉搏、脉搏曲线描绘
3.1传感器类型：光电反射式传感器（适配指尖/手腕），内置红光/红外双光源，具备抗运动干扰设计，支持连续测量；
3.2技术参数：脉率测量范围30-245bpm，精度±3bpm，脉搏波形采集频率≥100Hz，可输出脉搏容积波（PPG）信号；
3.3实训功能：完成脉搏传感器的安装调试、脉率计算与校准、脉搏波形特征分析，可对比不同生理状态（静息、运动后）下的脉率变化，模拟传感器灵敏度调节与故障排查。

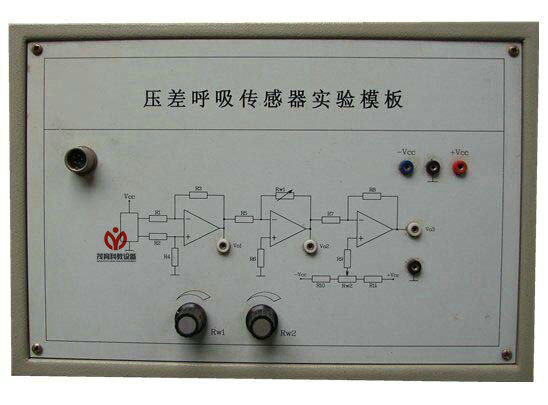

4）呼吸流量传感器，呼吸流量测量模块，描绘肺通气量曲线
4.1呼吸流量传感器：采用压差式或热式流量传感器，测量范围0-10L/s，分辨率0.1L/s，适配标准呼吸管路，支持呼吸流量与呼吸频率同步检测；
4.2呼吸波传感器：通过胸腹部绑带式应变片传感器采集呼吸运动信号，频率响应0.1-50Hz，可实时输出呼吸波形（吸气/呼气相位识别）；
4.3实训功能：可开展呼吸传感器校准、呼吸参数采集与分析、呼吸波形异常识别，训练学生对呼吸类器械管路连接、传感器调试及数据处理的能力。

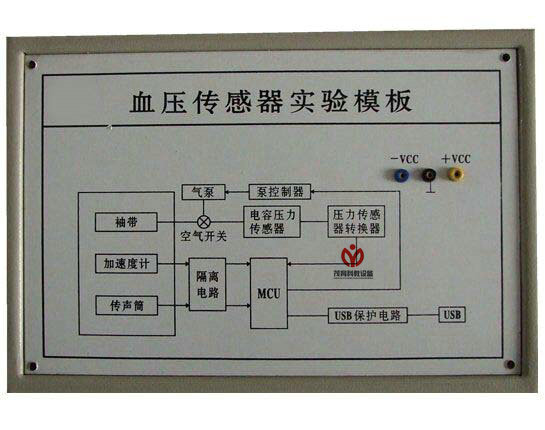

5）血压测量传感器，测量范围：50—300mmHg
5.1传感器类型：压阻式压力传感器，集成于医用血压袖带，支持成人/儿童袖带切换，具备充气加压、泄压控制模块；
5.2技术参数：测量范围0-300mmHg，精度±3mmHg，可识别收缩压、舒张压、平均动脉压，支持手动/自动加压模式切换；
5.3实训功能：完成无创血压传感器校准、袖带佩戴调试、血压测量流程操作，模拟血压测量误差（如袖带松紧不当、传感器漂移）的排查与修正，理解血压信号采集与算法处理原理。
6）体温测量传感器，测量范围：35—43℃
6.1传感器类型：医用级NTC热敏电阻传感器（体表）与红外测温传感器（非接触），双模式设计，体表传感器精度≥0.1℃；
6.2技术参数：测量范围32℃-42℃（体表）、30℃-45℃（红外），响应时间≤1s，支持温度信号实时显示与数据记录；
6.3实训功能：开展体温传感器校准、体表与非接触测温对比实验，模拟传感器老化、环境温度干扰等故障，训练学生温度测量误差分析与校准能力。

---
