MY-512 中央空调实训考核台(网络型)

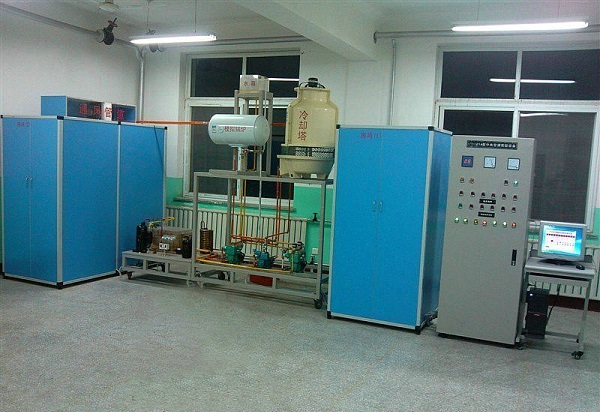

中央空调实训考核台采用6匹水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,采用分水器和集水器对冷量或热量进行分配调节,整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。
二、系统组成:
1、制冷机组
2、冷却系统
3、冷冻系统
4、制热系统
5、模拟客房
6、模拟大厅
7、电控柜
8、可编程控制器
9、压力采集模块
10、温度采集模块
11、数据采集点
12、PLC编程软件
13、中央空调组态监控软件
14、电脑小推车
15、电脑自配
三、网络监控及智能考核:
教师台和学生台电脑(1~32台)可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。
教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单,具有打印功能。
四、实训项目:
1、中央空调的结构及设备工作原理的全面深入了解和掌握;
2、中央空调的启动、运行、调试技术的实训及考核;
3、中央空调运行工况、各运行参数检测分析;
4、中央空调控制原理的实训;
5、PLC可编程控制器编程及安装调试的实训;
6、故障判断及设备故障解除实训(故障点16个);
7、数据采集技术的应用及实训;
8、网络技术的应用及实训(远程控制)。
五、技术参数:
1、工作电源:三相五线制 380VAC 50Hz
2、安装尺寸:长×宽×高=800×240×250cm
3、整机容量≤0.04TYVA
4、外形尺寸:8000mm×3000mm×3500mm(长×宽×高)
5、具备密码开机、定时关机功能,便于实验室管理。
六、配置清单:
编号 |
名称 |
单位 |
数量 |
1 |
压缩机(6P) |
台 |
1 |
2 |
起动器 |
只 |
1 |
3 |
模拟锅炉 |
台 |
1 |
4 |
储液器 |
个 |
1 |
5 |
水冷机组 |
套 |
1 |
6 |
手阀 |
只 |
2 |
7 |
高低压表 |
只 |
2 |
8 |
膨胀阀 |
只 |
1 |
9 |
继电器 |
只 |
1 |
10 |
风机 |
个 |
1 |
11 |
风管组件 |
套 |
1 |
12 |
水泵 |
台 |
4 |
13 |
电磁阀(液) |
只 |
1 |
14 |
电磁阀(水) |
只 |
2 |
15 |
蒸发器 |
只 |
2 |
16 |
过滤器 |
个 |
1 |
17 |
视液镜 |
个 |
1 |
18 |
温控器 |
个 |
2 |
19 |
温控器 |
只 |
1 |
20 |
延时继电器 |
套 |
1 |
21 |
热电阻 |
只 |
8 |
22 |
工作原理模拟演示板 |
块 |
1 |
23 |
温度指示灯板 |
块 |
1 |
24 |
控制电路板 |
块 |
1 |
25 |
模拟房间 |
套 |
2 |
26 |
模拟锅炉 |
套 |
1 |
27 |
冷却塔 |
个 |
1 |
28 |
水箱 |
套 |
2 |
29 |
不锈钢架 |
套 |
1 |
30 |
控制柜 |
台 |
1 |
31 |
微机控制接口 |
副 |
1 |
32 |
微机与实验台通讯连接线 |
条 |
1 |
33 |
航空连接线 |
条 |
1 |
34 |
中央空调控制实训软件 |
套 |
1 |
35 |
实验操作指导书 |
套 |
1 |
35 |
电脑小推车 |
张 |
1 |
36 |
PLC(FX2N-48MR) |
台 |
1 |
37 |
温度采集模块 |
块 |
1 |
38 |
压力采集模块 |
块 |
1 |
39 |
压力传感器 |
个 |
2 |
40 |
温度传感器 |
个 |
12 |
41 |
网络服务器 |
套 |
1 |
42 |
智能答题系统 |
套 |
1 |

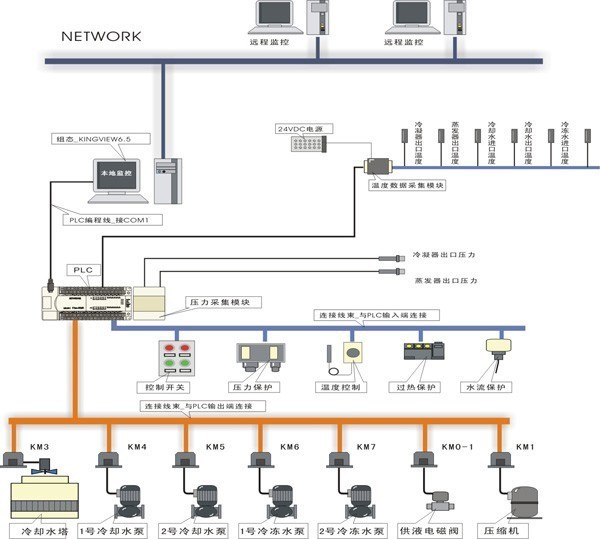

七、系统构成图:
