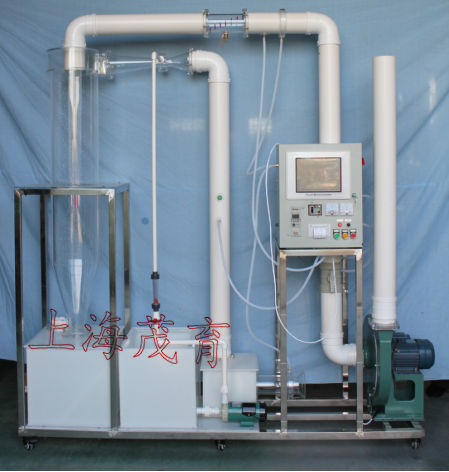

MYH-312A文丘里-旋风除尘组合实验装置

文丘里-旋风除尘组合实验装置-原理、用途及特点：
文丘里洗涤器是一种高效高能耗湿式除尘器（可除去1μm以下的尘粒），由收缩管、喉管、扩散管组成。含尘气体以高速通过喉管，水在喉管处注入并被通过这里的高速含尘气流撞击成雾状液滴，气体中的尘粒之间、尘粒与液滴之间通过碰撞、凝并、凝聚等作用过程形成成较大带水颗粒，并在随气流进入后续的旋风器中与气体分离。在旋风分离器中，切向进入的含尘的水滴和气流以一定的流动速度在旋风除尘装置内壁作旋转运动，粒子在随气流的旋转中获得离心力，而被甩向旋风除尘器内桶壁从而气流中分离出来，附积在筒壁上的还有颗粒物的液体由于重力作用而流向下方的储槽。通过固液分离后，清液返回注入文丘里的喉管处，泥灰浆定期外排。本公司提供的文丘里旋风除尘器组合模型产品适于教学实验及演示之用。其针对教学实验具有的特点是模型装置实验操作方便灵活；入口气体流量（文丘里的喉管气速、旋风除尘器的入口气速）、入口颗粒物浓度和液气比可按实验要求方便地进行调整，特殊情况下，可设计成喉口面积可调的形式，从而有利于考察和了解不同操作参数对组合除尘装置各自性能的影响，模型装置配备了带电脑输出接口的自动数据测量、采集及处理系统，便于对实验数据的采集、记录、处理和总结；系统结构设计时除考虑节约占地外还考虑了设备的实验操作和维护的方便性。
二、主要技术参数及指标：（参考）
1、工作环境温度：5℃～40℃
2、处理风量：100~250m³/h可调，
3、动力装置布置为负压式，
4、除尘效率约：90%~99% ，
5、压力降：<3000Pa
6、气体含尘浓度：0-50g/ m³可调 ，
7、旋风除尘器切向入口风速15~20m/s 可调，
8、文丘里喉管处气体流速：50-100m/s可调，
9、液气比0.4-1.2L/m³ 可调，
10、装置外形尺寸：长2300mm宽500mm高2300mm、
11、可采用滑石粉或工业粉尘进行实验 ，
12、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
13、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；、
三、主要配置：
1、在线进、出粉尘浓度检测系统（日本进口传感器）2套：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM；
2、在线风压、风量及风速检测系统1套：压力传感器1套：远传显示，量程0-10Kpa、输出4-20MA；风量、风速测量精度：±1%；
3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA（4线制）、供电9-36VDC；
4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；
5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：
6、文丘里可调除尘器1套、透明有机玻璃材质、壁厚6mm、
7、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；
8、1贮液箱1只、白色PP板材质、厚度10mm，500×500×500mm、底板上安装有放空阀，方便将水排净；
9、流量测量与调节：进水流量计1只：量程60~600L/h；
10、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
11、有机玻璃粉尘自动加料装置1套：立式加料；
12、气尘静态混合器1套：采用箱式静态混合器；
13、人工监测进出口2组、测压环2组、透明测压软管1批；
14、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
15、变频器1套：控制风机转矩调节风量大小；
16、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
17、 Ø 110连接管路及控制球阀
18、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
四、教学资源组成:(虚拟实训系统)。
3D软件界面并有工具栏项目内容：
1、3D仿真演示软件与设备使用内容完全一致；
2、3D仿真软件屏幕大小尺寸可以编程；
3、整套软件与设备实验过程流程动画

---
