MYHG-54C仪器仪表安装调试实训台

仪器仪表安装调试实训台产品概述
本实训台是为配套工业自动化仪表相关专业的实训教学而研制，通过对仪器仪表系统设计、选型、安装与调试、测试与验证等实验实践和项目设计，旨在培养学生掌握仪器仪表的原理、设计、操作和维护等方面的知识和技能，既能满足实训教学的要求，又能满足行业企业培训和技能竞赛的需求。

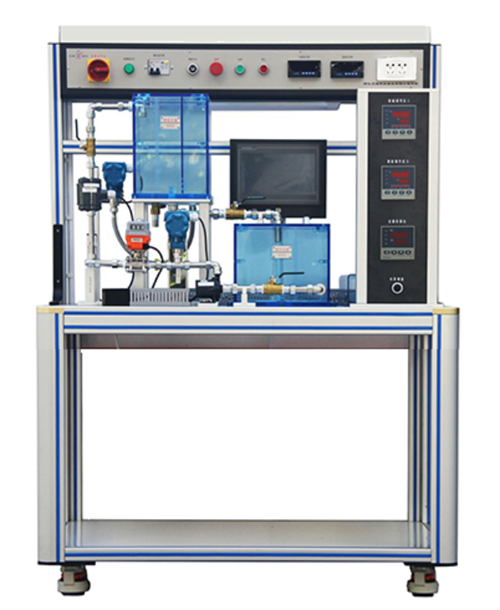

                                                            （参考图）
二、装置特点
1.实训台将现场对象系统和测控仪表进行一体式设计，方便进行一次检测仪表与二次显控仪表间的工程配线训练。
2.实训台所配压力、流量、液位变送器，均为标准二线制接线变送器，输出国际IEC标准的4～20mA电流信号，方便信号远传及配套多种标准输入仪表使用；
3.实训台管道采用不锈钢管，外形美观，结实耐用；管接件采用卡箍式快接管件，密闭性好，拆装方便；方便学员自由组合对象工艺管路，进行管路及仪表拆装实训。
4.采用高绝缘的安全型工业接线端子，用户可根据实际教学需求采用工程压接预绝缘管端子连接实训系统。
三、技术性能
1.供电电源：单相三线 220V±10％，50Hz；
2.装置容量：＜1.0kVA；
3.环境要求：温度0～50℃，相对湿度≤85%，海拔≤4000m；
4.外形尺寸约：1200mm×800mm×1700mm；
5.产品重量：≤150kg；
6.安全防护：
(1)漏电保护功能：装置配有带漏电保护断路器，当有学生误操作造成电流过大，漏电保护系统立即动作，切断控制箱电源，安全性符合相关的国标标准；
(2)绝缘保护功能：采用高绝缘的安全型插座，高绝缘的安全型工业接线端子，用户可根据实际教学需求采用工程压接预绝缘管端子连接系统，各种电源及仪表均有可靠的自保护功能。
四、结构与组成
实训台由工业型材实训桌、水箱模型、管道、阀门、一次测量仪表（液位、流量和压力）、执行器、智能调节仪表等组成，可实现对工业过程控制中的三个典型指标的测量与控制。
实训桌由工业铝型材及钣金组成，水箱模型、管道、阀门、测量仪表、执行器等安装在实训桌台面上。水箱模型包含循环水箱和高位水箱，循环水箱直接安装于实训桌台面上，为系统提供循环水源，高位水箱安装在上方位置，方便出水自动流回循环水箱，用作对液位信号的测量与控制。执行器包括直流调速水泵和电动调节阀，用以控制管道压力和流量。管道采用不锈钢管道、卡箍式管接头及优质球阀进行连接，方便拆装。仪表控制系统采用智能调节仪表，具备人工智能调节算法及参数自整定功能，用于过程信号的测量与控制。
（一）实训台基本配置
实训桌由工业铝型材及钣金组成，水箱模型、管道、阀门、测量仪表、执行器等安装在实训桌台面上。水箱模型包含循环水箱和高位水箱，循环水箱直接安装于实训桌台面上，为系统提供循环水源，高位水箱安装在上方位置，方便出水自动流回循环水箱，用作对液位信号的测量与控制。执行器包括直流调速水泵和电动调节阀，用以控制管道压力和流量。管道采用不锈钢管道、卡箍式管接头及优质球阀进行连接，方便拆装。仪表控制系统采用智能调节仪表，具备人工智能调节算法及参数自整定功能，用于过程信号的测量与控制。
（二）配套工量具
包括万用表、万用剥线钳、欧式端子压线钳、著钳线钳、大十字、小十字、大一字、小一字、活动扳手。
五、实训项目
1.液位变送器的安装、接线与调试
2.压力变送器的安装、接线与调试
3.涡轮流量计的安装、接线与调试
4.智能调节仪的安装、接线与参数配置
5.单回路液位控制系统设计与实施
6.单回路流量控制系统设计与实施
7.恒压供水系统设计与实施
8.双回路液位流量控制设计与实施

---
