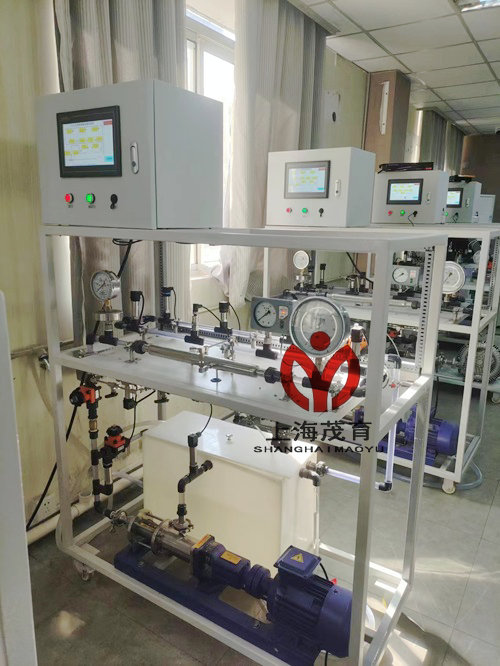

MYHG-67D压力及流速测量实验台

压力及流速测量实验台实验目的：
1、进行压力计和流速的测量和标定。
2、学习掌握各种压力和流速测量工具。
3、全触摸集成化控制，高稳定数据传输，硬件加密。
4、本实验装置管道采用全透明优质PVC制作，方便学生观察。

二、主要配置：
U型管压力计、单管式压力计、精密压力计、膜片式压力计、静压探针、总压探针、应变式压力传感器、压点式压力传感器、电感式压力传感器、电容式压力传感器、霍尔效应压力传感器、压阻式压力传感器、压磁式压力传感器、流速测针、方向测针、风机、管道、阀门、PLC处理器、触摸屏、采集软件、电控柜、实验台。
三、技术参数：
1、精密压力计：指针式压力表，测量范围0-0.1MPa，精度0.25级。
2、膜片式压力计：指针式压力表， 测量范围0-50KPa，精度1.6级。
3、U型管压力计：±4000U型压力计，铝合金面板，玻璃刻度管。
4、单管式压力计：铝合金面板，玻璃刻度管。
5、压点式压力传感器、电感式压力传感器、电容式压力传感器、霍尔效应压力传感器、压阻式压力传感器、压磁式压力传感器：测量范围0-0.1MPa，精度0.1级。
6、L型流速探针：L形毕托管，测量静压和总压。
7、笛形管探针：D型动压管，测量时平分孔内的总压而得到管内总压。
8、吸气式动压管流速探针：用于负压管道，用三层套管组成（空气）。
9、遮板式和靠背式：遮板式和靠背式动压管（空气）。
10、圆柱形方向探针：圆柱三孔探针，平面气流方向测量（空气）。
11、热线风速仪一套。
12、差压传感器：量程0～5KPa，4-20mA信号输出。
13、气体系统每台安装不同型式的风机
风机一：旋涡气泵，功率 550W，最大流量90m3/h。一台。
14、管路：透明可视材质，壁厚≥2.5mm。
15、电器：接触器、开关、漏电保护空气开关。
16、管路：透明可视材质，壁厚≥2.5mm。
17、PLC处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
18、触摸屏采用10寸MCGS昆仑通态触摸屏。
19、仪表柜：测控、电器设备在实验架上。
20、外形尺寸：1500*500*1600mm(长×宽×高)，带移动脚轮及禁锢脚。

---
