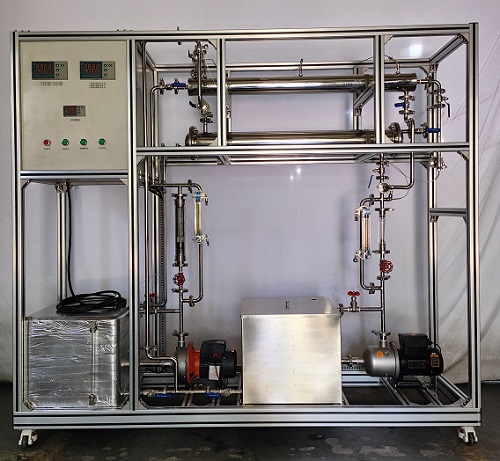

MYH-53A管壳式冷凝器换热实验装置

管壳式冷凝器换热实验装置-采用多组加热管预热系统，加热速度快而均匀，预热器电压调节，铂热电阻+可控硅+加热管作为热流体温度的主控手段;且配有水位高度显示装置以便于观察水位变化，并具有上下水功能；冷水箱的水位能自动控制。

技术指标	说明
装置特点	1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本装置选择采用普通换热器与管壳式冷凝器，进行两种换热形式的效果对照，采用间壁式换热方式进行换热。 4、双水泵主副回路设计，新鲜水补充与废热水循环设计，逆流并流换热流程切换，更贴近工业应用实际。 5、采用多组加热管预热系统，加热速度快而均匀，预热器电压调节，铂热电阻+可控硅+加热管作为热流体温度的主控手段。 6、冷热水箱均有盖密封，且配有水位高度显示装置以便于观察水位变化，并具有上下水功能；冷水箱的水位能自动控制。 7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。 8、装置设计可360度观察，实现全方位教学与实验。
装置功能	1、掌握套管对流传热系数的测定方法，加深对其概念和影响因素的理解，应用线性回归法，确定关联式中常数A、m的值。 2、掌握管壳式冷凝器换热系数Ko的测定方法。
设计参数	液体流量： 0.16-1.6 m³/h，温度：常温-60℃、常压操作。雷诺准数Re：104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。对流传热系数αi：500-1500 W/m²·℃。
公用设施	水：装置自带304不锈钢加热釜，连接自来水，需要上下水。电：电压AC220V，功率4.0KW，标准三相四线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：水，外配设备：无。
主要设备	1、套管换热器：内管内径d=18mm，内管外径De=20mm（紫铜管)。外管内径d=52mm,外管外径De=57mm（304不锈钢管），管长1100mm。 2、管壳式冷凝器：热流体走管内，冷流体走管间。换热管规格 Ф12×1.5 mm，共13根，长1000mm。 3、热水泵：304不锈钢离心泵：功率370W，最大流量3m³/h。 4、冷水泵：304不锈钢离心泵：功率370W，最大流量3m³/h。 5、冷、热水流量测量系统：转子流量计0.16-1.6m³/h。 6、加热水箱：304不锈钢材质，容积70L,带贮水排空底阀,配备液位显示装置，内置不锈钢加热器：加热功率4.0KW。 7、冷水箱：304不锈钢材质，容积90L,带贮水排空底阀，配备液位显示装置；并配备冷水箱入口浮球阀，以保证水箱水位恒定。 8、热流体进出管：304不锈钢材质，DN15，带保温层。 9、管路：304卫生级不锈钢材质，采用不锈钢快装与管路连接。 10、阀门：采用304不锈钢阀和优质铜阀。 11、温度传感器：Pt100，304不锈钢壳体，显示分度 0.1℃。 12、电器：接触器、开关、漏电保护空气开关。 13、宇电AI704M多路数字温度显示仪。宇电AI702M多路数字温度显示仪。宇电AI518温度控制仪（带手动功能) 14、304不锈钢仪表柜：测控、电器设备在实验架上。 15、外形尺寸：19005501800mm(长×宽×高)，304不锈钢框架带移动脚轮及禁锢脚。 16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成	变量	检测机构	显示机构	执行机构
	冷流体进出口温度	Pt100铂电阻	数字温度仪表	无
	热流体进出口温度	Pt100铂电阻	数字温度仪表	无
	冷流体流量	转子流量计	就地显示	手动
	热流体流量	转子流量计	就地显示	手动
	加热水箱温度	Pt100铂电阻	数字温度控制仪	固体调压模块

友情提示：
1、设备验收：各采购单位收货时请检查管壳式冷凝器换热实验装置的货品外观，核实管壳式冷凝器换热实验装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供管壳式冷凝器换热实验装置使用说明书和质保期，在质保范围内提供对管壳式冷凝器换热实验装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的管壳式冷凝器换热实验装置选型错误或设备购买数量错误，造成管壳式冷凝器换热实验装置的退换货要求，将不被接受；
4、设备货期：对管壳式冷凝器换热实验装置的发货期为参考值，如您需要了解管壳式冷凝器换热实验装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对管壳式冷凝器换热实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关管壳式冷凝器换热实验装置的技术咨询；
