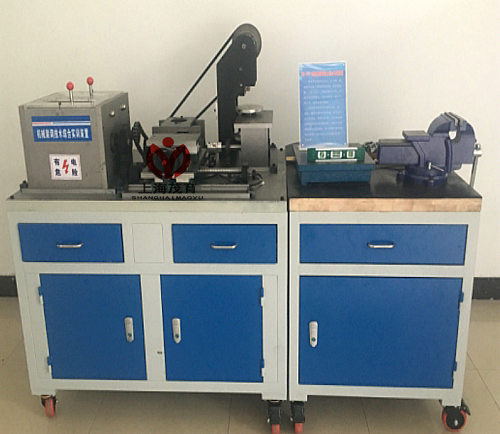

MY-522E机械传动维修技术综合实训装置

产品概况：
机械传动维修技术综合实训装置=依据相关国家职业标准及行业标准，结合中等职业学校"数控技术及其应用"、"机械制造技术"、"模具制造技术"、"机电设备安装与维修"、"机电技术应用"等专业的培养目标而研制。主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。

一、实训台
采用铁质双层亚光密纹喷塑结构，包括机械装调区域和精度测量区域两部分。操 作区域主要由实木台面、球墨铸件、橡胶垫等组成，用于钳工加工和装配各种机械零 部件；机械装调区域操作台面采用球墨铸件，可在上面安装和调整各种机械机构；精 度测量区域操作台面采用铸件专业测量平台，可在上面测量各种机械零件尺寸和形位 公差；工作台整体外形尺寸W×D×H≥1500×800×1500mm。
二、拆装与测量载体
总体包含动力源、机械传动机构、主轴机构、二维工作台等组成；要求各组成部  分可拆装、调试，精度测量；要求通过学生在平台上的安装、调整与检测，提供动力  源可以实现各组成部分相互配合运动，支持学生进行形位公差检测。外形尺寸要求:长 ×宽×高≥650×300×300mm；净重/毛重:≤33/36kg；整机功耗：≤1.0 kVA；交流电 源：单相 AC 220 V±10% 50Hz；温度：-10～50℃；环境湿度：≤90％无水珠凝结；
1、动力源
要求配置交流调速电机、调速器、电源控制箱等，为机械系统提供动力源。电源 控制箱带有调速电机电源接口。 交流电源：单相 AC 220 V±10% 50Hz；电机输出功 率: ≤200w
2、机械传动机构
要求包含带传动机构、滚珠丝杆等传动机构组成；通过学生在平台上的安装、调 整与检测，掌握常用典型机械传动机构的装配与调整技能。
3、主轴机构
要求具有无极变速输出，其中一轴输出带正反转功能，主要由箱体、齿轮、花键  轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构、法兰、锥  孔、正反爪卡盘等组成，可完成主轴箱的装配工艺及各零部件的精度测量与形位公差  检测实训。要求主轴通孔直径:≤20mm，主轴内孔锥度:莫氏3号，尾轴孔锥度:莫氏2号 ,主轴转速范围（无级调速） :低速 100-1100±10%rpm，高速 100-2500±10%rpm，最 大回转直径: ≤180mm。
4、二维工作台
主要由台体、滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖、尾座等组 成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往 返运行，工作台面装有行程开关，实现限位保护功能，通过实训能够清楚零件之间的 装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，可对直线导轨 副、滚珠丝杆副、相关轴承的安装调整以及相关测量工具的应用。可完成二维工作台 装配工艺实训与动静态行为公差检测的实训。最大工作行程: ≤180mm。
三、装调与检测工具
1、装调工具
主要有钳工装配套装工具、台虎钳、划线平板、拉马。套装工具由工具箱、内六 角扳手、呆扳手、活动扳手、锉刀、划规、锤子、板牙、板牙架、螺丝刀、老虎钳等 组成。
2、检测工具
主要由游标卡尺、外径千分尺、内径千分尺、百分表、磁性表坐、水平仪、直角  尺、刀口尺、R规一套、塞尺一套、万能角度尺、深度尺、划线规、高度尺等组成；通 过使用量具进行精度及形位公差测量，使学生掌握常用量具的使用方法，掌握机械装  配的检测方法等。
四、机械装调技术实训装置技术性能
1、输入电源：单相三线 AC220V±10% 50Hz；
2、交流减速电机1台：额定功率 90W，减速比 1:25；
3、外形尺寸（实训台）：1500mm×700mm×1500mm；
4、设备重量：600kg；
5、安全保护：具有漏电流保护，安全符合国家标准。
五、配置清单：

机械装调技术综合实训装置配置表
序号	名称	型号及规格	数量	备注
1	实训台	实训台外形尺寸：1500mm×700mm×1500mm；全钢结构，桌子下方带储存柜，柜子上方和右侧带4个抽屉；	1台
2	电源控制箱	设在台面下方，带滑动导轨，通电调试时拉出操作，控制箱包括单相漏电断路器、电源指示灯、操作说明、调速器等。	1台
3	交流减速电机	功率：120W；减速比：1:25。	1台
4	调速器	适用电机：6～120W；调速范围：90～1400r/min。	1个
5	带传动机构	主要配置有：同步带1根、同步带轮2只、键、轴、轴承、支座、端盖、交流减速电机等。	1套
6	链传动机构	主要配置有：单排链1个链轮2个、键、轴、轴承、支座、端盖等。	1套
7	齿轮传动机构	主要配置有：6个直齿圆柱齿轮、1个直齿圆锥齿轮、键、轴、轴承、支座、端盖等。	1套
8	多级变速箱	主要配置有：箱体、齿轮（直齿圆柱齿轮6个、滑移齿轮2组）、轴承、花键轴、间隔套、键、卡簧、端盖、手动换档机构等。	1套
9	二维工作台	主要配置有：滚珠丝杠及螺母2副,直线导轨4条和滑块6个工作台面（采用2块厚为20mm的铝板）、轴承 轴承座、端盖、垫块等。	1套
13	备品备件	备用螺丝若干、铜皮若干、调节手柄1个、防锈油2罐	1套

2.工具、量具配置

序号	名称	型号及规格	数量	备注
1	内六角扳手	9件套六角扳手	1套	套装工具
2	呆扳手	10、12、14、17各1把	4把	套装工具
3	活动扳手	8〞	1把	套装工具
4	整形锉		6把	套装工具
5	锉刀	平锉、半圆锉、三角锉、圆锉各1个	4个	套装工具
6	板牙架、板牙	M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1个	1套	套装工具
7	绞杠、丝锥	M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1个	1套	套装工具
8	划线工具	划规（6〞、150mm）1个、划针1个	1套	套装工具
9	样冲		1个	套装工具
10	锤子	木柄圆头锤、木柄钳工锤各1把	2把	套装工具
11	螺丝刀套装	一字、十字大小各1个	4把	套装工具
12	锯弓	可调式结构	1把	套装工具
13	尖嘴钳		1把	套装工具
14	钢丝钳	180mm	1把	套装工具
15	三角套筒扳手	8mm、9mm、10mm	1把	套装工具
16	钢丝刷		1把	套装工具
17	铁皮剪		1把	套装工具
18	角尺		1把	套装工具
19	直尺		1把	套装工具
20	吹塑工具箱		1个	套装工具
21	台虎钳	150	1个
22	划线平板	300×300	1块
23	铜棒		1根
24	外卡簧钳		1把
25	拉马		1个
26	套筒		1套
27	截链器		1把
28	刮刀		1把
29	游标卡尺	测量范围：0～150mm，分度值：0.02mm	1把
30	百分表	测量范围：0～10mm,带磁性表座	1个
31	千分尺	测量范围：0～25mm	1把
32	游标万能角度尺	测量范围：0～320º	1把
33	塞尺	测量范围：0.02～1.00mm	1把
34	条式水平仪		1个

 项目一：钳工基本操作技能实训
任务一 划线技能训练
任务二 锉削技能训练
任务三 锯削技能训练
任务三 钻削技能训练
任务四 攻、套螺纹技能训练
任务五 刮削技能训练
 项目二：变速箱的装配与调整
根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮、箱体等的装配与调整。
 项目三、二维工作台的装配与调整
根据装配图要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
 项目七、机械传动的安装与调整
任务一 带传动机构的装配与调整
任务二 链传动机构的装配与调整
任务三 齿轮传动机构的装配与调整
 项目八、机械系统运行与调整
根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能

---
