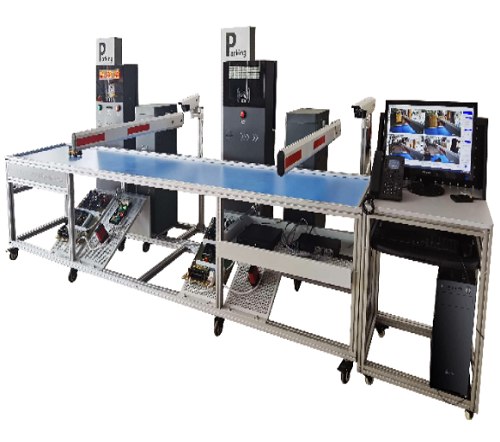

MY-74B智能停车场管理系统实操平台

一、智能停车场管理系统实操平台-概述
本设备是由标准工业铝型材支架及真实停车场管理设备组建而成的成套停车场出入库流程教学实训考核设备，采用市场主流功能的停车场设备类型，以清晰合 理的结构和稳定的操作管理系统，为示教和实训创造更多有利条件。系统将器材的机械对象部分与电控部分完全分开，电控部分独立安装于标准网孔型电箱中，学生通过接线端口可完成对整个系统线路的连接，同时通过功能参数设置与软件操作管理能够实现车辆从入库、在库到出库的整套真实情景展现，使学生能够更深刻 地理解现代智能停车场管理系统的技术要点。智能停车场的管理系统是一个非接触式智能IC卡为车辆出入停车场凭证，以车辆图像对比、证件抓拍管理为 核心的多媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对在停车场中停车的车辆按照预先设定的收费标准实行自动收费，该系 统将先进的ID卡识别技术和高速的视频图像存储比较相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、保管和管理等进行全方位管理。对 LED显示屏可通过软件进行编程教改显示内容。具有功能强大的数据处理功能，可以对停车场管理中的名种控制参数进行设置、ID卡挂失和恢复可以进行分类查 询，并能够对停车场数据进行管理。通过该功能可以将入场的车辆外形和车牌编号摄录下来并保存在服务器数据库中，当车辆出场读卡时，屏幕上自动出现车辆在出 口处摄录图像和在入口处摄录的图像，操作人员可以将出场的车辆与服务器中记录的ID卡号和摄录的图像进行对比，在确定卡号、车形、车牌编号等与记录相符 后，启动自动道闸升起闸杆，放行车辆。管理系统安全可靠。包括车辆人员身份识别、车辆资料管理、车辆的出入情况、位置跟踪和收费管理等等。配接软件狗提供 系统的安全性。

二、外形尺寸：
1、智能停车场管理系统实训考核设备尺寸：3420mm×940mm×1445mm（长×宽×高）
2、计算机移动推车尺寸：600mm×600mm×1080mm（长×宽×高）
三、实训项目
1、认识和熟悉各种智能停车场管理系统设备器材
2、系统设备的连接和调试
3、数字车辆检测器的设置、调试、操作和演习
4、不同功能性质ID卡（月卡、储值卡、免费卡和临时卡）的认识、发行和管理
5、图像对比处理系统的安装、设置、调试和演习
6、系统管理软件的设置、操作和管理
7、LED显示屏显示程序的编写
8、系统全方位操作、演习和管理
四、设备配置：

序号	器材名称	数量	单位	主要功能及技术参数
1	网孔电箱	4	个	材质工艺：不小于1.5mm厚度SPCC冷轧钢板， 表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：350×600×120mm
2	自动道闸	2	套	规格：360*280*1050MM； 输入电源：AC220V / 50Hz； 电机转速：2800r / min； 电机功率：90W； 运行速度：6S/3S； 最大杆长：6M（中速3-4M）； 有黄色，银灰色，灰黄色可选。
3	无线遥控器	4	个	采用声表谐振(SAW),发射频率稳定,传输距离远； 发射距离：200米； 工作电压：12V； 外型尺寸：58*38*14mm； 工作电流：15mA； 工作方式：ASK/OOK； 传输速率：5KB/S； 按键数:3个； 工作频率:315~433MHZ； 功能特点:小体积,大功率,手感好,按键灵活。
4	数字式车辆检测器	3	个	规格：113mm x 76mm x 38mm； 交流电压：~ 220V  50Hz； 直流电压：12V； 功耗：小于3W； 工作环境温度：-40℃ ~ +65℃，存贮温度：-40℃ ~ +85℃； 相对湿度：最大95%； 工作频率：50KHz ~ 250KHz； 灵敏度：三档调节（见面板）反应时间：100mS； 信号保持时间：不受限制； 继电器：250V AC/3A； 系统调节：自动补偿气候的影响，最大每小时50℃。即环境温度不能瞬变，应在每小时50℃以内； 线圈电感量：线圈加上连接线可为40---1000uH，理想值应在80---500uH之间； 线圈连接线：最大长度可为10米，连接线每米最少应扭绞20次；
5	压力电波传感器	2	个	其工作是通过气压作为传导介质，使压力开关装置的常开开关闭合，使控制量有输出。其在汽车防砸中起到保护作用； 最高发电量：0.5A/250VAC； 接触距离：大于0.3mm； 操作寿命最低一亿个交替周期； 回应时间≤10ms； 环境温度：-20 ºC至+70 ºC； 尺寸： 25×46×43mm。
6	入口控制系统	1	套	规格：218mm×180mm； 可以同时满足二路IC读卡和二路ID读卡，IC/ID兼容在一块主板上实现； IC卡写扇区操作，独特的IC卡脱机收费，减少了对电脑或网络的依赖； 同时实现ID卡可脱机运行； 可即插语音模块，可外接中文LED显示屏，并实现脱机控制； 内嵌多个区域的收费模式，可自由设置； 可自由设置大套小车场、或半嵌套等多种车场的运作模式； 可自由设置有车读卡，有车取卡； 可以完美控制出卡机出“无效卡”自动回收.； 多重数据保护，和防雷处理，系统更稳定； 具备多种模式开道闸信号输出，可与市场上各种道闸配合使用； 工作电压：DC12V； 工作环境温度:-25℃-60℃相对湿度:=< 95%； 通讯接口：RS485 通讯波特率：4800b/s； 通讯最长距离：1200米； 脱机存储记录容量：10000条； 黑名单容量：10000条； 卡片类型：可选IC、ID； 读卡距离：7～10cm(IC卡)。
7	标准入口机箱	1	台	规格：300mm*450mm*1300mm； 可以安装中文显示屏和语音； 可以安装出卡机； 可以加装对讲功能； 具备良好的防水防雨保护有黄色，桔红色可选。
8	出口控制系统	1	套	规格：218mm x 180mm； 可以同时满足二路IC读卡和二路ID读卡，IC/ID兼容在一块主板上实现； IC卡写扇区操作，独特的IC卡脱机收费，减少了对电脑或网络的依赖； 同时实现ID卡可脱机运行； 可即插语音模块，可外接中文LED显示屏，并实现脱机控制； 内嵌多个区域的收费模式，可自由设置； 可自由设置大套小车场、或半嵌套等多种车场的运作模式； 可自由设置有车读卡，有车取卡 可以完美控制出卡机出”无效卡”自动回收； 多重数据保护，和防雷处理，系统更稳定； 具备多种模式开道闸信号输出，可与市场上各种道闸配合使用； 工作电压：DC12V； 工作环境温度:-25℃-60℃相对湿度:=< 95%； 通讯接口：RS485 通讯波特率：4800b/s； 通讯最长距离：1200米； 脱机存储记录容量：10000条； 黑名单容量：10000条； 卡片类型：可选IC、ID； 读卡距离：7～10cm(IC卡)。
9	标准出口机箱	1	台	规格：300mm*450mm*1300mm； 可以安装中文显示屏和语音； 可以安装读卡机； 可以加装对讲功能； 具备良好的防水防雨保护.有黄色，桔红色可选。
10	系统专用开关电源	2	台	24V1.5A,±12V1A。
11	自动吐卡机	1	台	额定功率：电压DC24V电流1.8A(最大)； 卡片尺寸：86mmX54mm，卡厚； 0.8/1.5mm(可调节)； 卡片容量：0.8mm卡厚，200张； 发卡速度：出卡速度为2张/秒。
12	地感线圈	2	套	耐高低温（-65-200），耐各种介质且具有优异的耐老化性能，耐酸 碱，放水，防油，耐湿，防腐蚀，阻燃等性能。
13	智能卡读写系统	2	套	规格：42mm×19.3mm； 该IC读卡小模块板用于插接到停车场RD201NT1-IC或RD201NT2-IC主控板及临时卡计费器板上，用于IC卡读写； 工作电压：DC5V； 读卡距离：7-10CM。
14	中文电子显示屏	2	个	外框尺寸：383mm x 124mm； 显示尺寸：350mm x 76mm； 可以在RD300NT1和RD302NT2KO即插即用，与控制板连线直接使用； 不受电脑是否开机限制，有停车场控制板直接控制，实现脱机人机交流显示； 通过管理软件自由加载40个汉字信息 工作电压：DC12V； 工作环境温度：-25℃-60℃ 相对湿度：=< 95% Φ3.75超高亮LED点阵显示4.5个字
15	语音提示装置	2	台	规格：84mm x 65mm； 可以在RD300NT1和RD302NT2KO即插即用，与控制板连线直接使用； 不受电脑是否开机限制，有停车场控制板直接控制，实现脱机语音； 音量可通过语音板上可调电阻进行调节，声音响亮清晰； 采用真人录音模式，音质更优美； 可以通过调节器，自由控制音量； 工作电压：DC12V； 工作环境温度：-25℃-60℃ 相对湿度：=< 95%； 音频输出功率：10W，可接4Ω，5-8W的喇叭。
16	对讲分机	2	个	喇叭输出功率：350mW； 内置扬声器：32Ω，1W； 分机接口：螺丝接线端子； 与主机接线方式：无极性的两芯线； MIC 输入灵敏度：10mV； 输出频率：20Hz～20KHz； 信噪比：> 70dB； 谐波失真：< 0.5%； 工作温度：-20℃ ～ +80℃； 工作湿度：≤90%； 尺寸：130x110x40mm； 建议安装高度：设备底部距地面约1.5米。
17	夜视红外摄像机	2	台	数据类型：数字摄像机； 款式：枪式摄像机； 像素≥130万； 网络类型：有线网络； 摄像机特殊功能类型：带红外灯信噪比>：48db分辨率：130万。
18	网孔抽屉	1	个	尺寸（宽×高×深）：909×400×80mm。
19	漏电保护开关	1	个	额定电压：AC(DC):230/400V； 额定电流：10A； 级数 ：2P。
20	直流12V开关电源	1	个	额定电压：AC(DC):220V； 输出电流：12A。
21	智能停车场系统管理软件	1	套	系统与控制机主板之间的通讯方式至少提供485通讯和TCP/IP通讯两种，计费器和手持机通讯方式提供485通讯和USB通讯。 提供多功能语音播报功能，用户可以根据自己的需求，设置语音播报的内容，播报的形式； 提供录像回放功能，对停车场实时监控，当遇到突发状况，可以调取状况发生时间段的NVR录像，以便更好更及时地处理突发状况； 停车场嵌套及小车场的自循环管理，能够将该控制机设置为大车场入口、大车场出口、小车场入口、小车场出口，满足嵌套车场的四种工作模式，小车场支持自循环模式,小车场适用于固定用户，同时也不进行图像对比； 临时卡收费标准管理； 固定月卡管理； 不同卡类开闸权限设置功能，可以进行月卡、储值卡、免费卡、临时卡以及ID卡的刷卡自动/确认开闸功能的设置； 用户通行权限控制； 满位提示和满位禁止读卡； 在标准的IC模式下，系统支持过期IC月卡过期按临时卡处理； 系统入口出卡机功能； 用户可自定义下位控制器LED显示屏的显示内容； 临时卡计费器； 读卡天线； 关到位读卡功能，入、出口道闸未关到位之前，系统不接收用户读卡信息，即禁止读卡； 手动开闸检测功能； 图像对比功能； 车牌识别功能； 完善的一车一卡功能； 方便快捷的硬件替代或更换功能， 一键备份控制板里所有参数和卡片信息，如果更换控制板，可以通过恢复操作还原原控制板所有设置和卡片信息。
22	系统总控制器	1	台	工作电压：直流12V 3A，其中主控板与分机可单独供电； 工作温度：-15℃～70℃； 相对湿度：10%～90%，无结露通讯； 通讯接口：RS485； 传输距离：≤1200m； 主控板硬件大可设置机号：124； 白名单数：6000个； 支持ID读写格式：WG26、WG34； 读卡处理时间小于 0.3秒； 系统支持卡类：月卡/免费卡、临时卡，ID储值卡。
23	台式读卡器/发卡机	1	台	规格：97mm x 124mm x32mm； 可发行IC、ID卡，可实现一卡通授权； 工作电压：DC12V； 工作环境温度：-25℃-60℃ 相对湿度：=< 95%； 通讯接口：RS485，RS232； 通讯波特率：4800b/s； 卡片类型：可选IC、ID； 读卡距离：3-4cm(IC卡)。
24	对讲主机	1	台	铃声：电子振铃； 工作电压：DC18V； 工作电流：200mA； 产品尺寸：220×220×55mm； 工作环境：-10℃-60℃。
25	光电隔离通讯转换器	1	块	工业导轨安装，亚旦模块； 兼容TIA/EIA422/485标准； 自动发送/接收数据，无需外部的流量控制信号(RTS)； 能够延长RS-485/RS-422总线网络的通信距离，提高整个RS-485/422网络的可靠性； 通信速率：300BPS-200KBPS； 工作电源：9-30VDC/350mA(宽电压输入，内部有专用电源稳压隔离模块)； 两端接口能够连接128个RS-485或RS-422接口设备； 通讯距离：＞1.5Km（9.6Kbps）； 电源及数据流量指示灯,三个信号指示灯电源(PWR)发送(TXD)接收(RXD)； 工作方式: 异步半双工（RS-485）或异步全双工(RS-422)通用，无需跳线设置； 光电隔离加强型（隔离电压2.5KVrms /500VDC绝缘）， 专用DC/DC模块； 两端RS-485/422提供每线2级防雷保护-TVS管600W防雷、B3D090L放电管90V5KA防雷； 浪涌、+/-15KV ESD保护及防止共地干扰； 电气接口：双十位接线端子； 传输介质: 双绞线或屏蔽线； 外形尺寸：120mm*70mm*25mm； 使用环境：-40℃ 到 85℃，相对湿度为5%到95%； 适用于一切所使用的通讯软件, 即插即用。
26	感应式智能卡	10	张	内置芯片：M4100； 感应距离:0-5cm； 工作频率：125KHZ； 材质：ABS树脂； 外观尺寸：35×28×6.5mm。
27	软件狗	1	个	USB2.0。
28	模型汽车	3	辆	尺寸：13.5*5*6cm； 颜色：黄色。
29	数字万用表	1	个	交直流电流；交直流电压；电容；电阻；电感；蜂鸣通断。
30	网络通断测试仪	1	个	适用于RJ45、RJ11及RJ12的检测； 具有自动扫描检测网络线或跳线的短路、断路及线序正确性的功能； 供电：DC9V电池。
31	实训指导书	1	本	至少包含了解设备（设备概述、系统流程、实训项目、设备清单、器件介绍、系统结构图、接线原理图）；系统使用说明（系统配置要求、数据库的安装、系统管理软件的安装与使用、系统演示操作、思考与练习）；网络布线系统（实训目的及要求、相关知识点、实训工具、系统结构、实训步骤及方法、思考与练习）。
32	设备说明书	1	本	至少包含设备介绍、结构说明、装调说明、常见故障及处理方法、日常维护与保养、工具及附件等内容。

---
