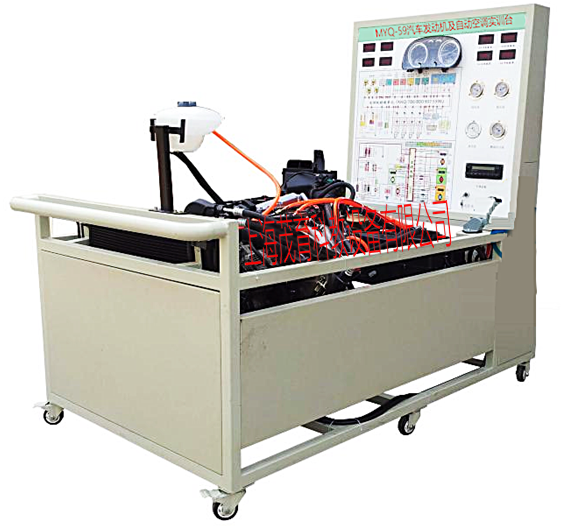

MYQ-59汽车发动机及自动空调实训台
汽车发动机及自动空调实训台-是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用原汽车电控发动机与自动空调系统为基础，充分展示汽车电控发动机与自动空调系统组成结构和工作过程。通过实训台的演示，可清楚了解电控发动机与自动空调系统内部的结构与功能，便于学生较快地掌握电控发动机与自动空调系统的构造和原理，提高学生对电控发动机与自动空调系统的初步认识，使学生了解电控发动机与自动空调系统起到更直观更深入的教学目的，是各汽车学校对电控发动机与自动空调系统理论和维修实训的理想教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的汽车电控发动机与自动空调系统，充分展示汽车电控发动机与自动空调系统的组成结构和工作过程。
2、由电控发动机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图（电控发动机与自动空调系统）；学员可直观对照电路图和实物，认识和分析汽车电控发动机与自动空调系统的工作原理。
4、实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6、实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8、实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1700×1000×1700mm(长×宽×高)
2、燃油标号：依发动机型号
3、油箱容积：10L
4、工作电压：直流12V
5、制 冷 剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
9、钢管：40*40*3mm
10、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
11、移动脚轮：120*80mm
四、基本配置(每台)：
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板(带面板柜） |
装有各种检测端子以及彩色电路图和原理图（950*900*4mm) |
套 |
1 |
|
2 |
点火开关 |
上海茂育 |
个 |
1 |
|
3 |
信号模拟装置 |
上海茂育 |
套 |
1 |
|
4 |
高压压力表 |
R134a，0～3.5MPa |
个 |
1 |
|
5 |
低压压力表 |
R134a，0～1.5MPa |
个 |
1 |
|
6 |
数字式进风口温度表 |
上海茂育 |
个 |
1 |
|
7 |
数字式出风口温度表 |
上海茂育 |
个 |
1 |
|
8 |
空调控制器总成 |
原车全新 |
套 |
1 |
|
9 |
空调蒸发箱总成 |
原车全新 |
套 |
1 |
|
10 |
压缩机总成 |
原车全新 |
套 |
1 |
|
11 |
膨胀阀总成 |
原车全新 |
套 |
1 |
|
12 |
干燥器总成 |
原车全新 |
套 |
1 |
|
13 |
鼓风机总成 |
原车全新 |
套 |
1 |
|
14 |
冷凝器 |
原车全新 |
个 |
1 |
|
15 |
电控发动机总成及仪表、水箱、空滤等全套完整运行附件 |
原车全新 |
套 |
1 |
|
16 |
冷却电子风扇 |
原车全新 |
套 |
1 |
|
17 |
蓄电池 |
12V 65Ah |
台 |
1 |
|
18 |
线束 |
上海茂育 |
套 |
1 |
|
19 |
继电器 |
含：起动继电器、油泵继电器、冷却风扇继电器等 |
套 |
1 |
|
20 |
电源总开关 |
50A |
个 |
1 |
|
21 |
三元催化器 |
带全新消声器，上海顶邦 |
套 |
1 |
|
22 |
燃油压力表 |
0-10kg/cm2 |
个 |
1 |
|
23 |
真空压力表 |
0-76in.Hg |
个 |
1 |
|
24 |
不锈钢燃油箱 |
10L |
个 |
1 |
|
25 |
汽油泵(含汽油泵插头) |
上海茂育 |
套 |
1 |
|
26 |
移动台架(带自锁脚轮装置) |
1700×1000×1700mm(长×宽×高) |
台 |
1 |
|
27 |
故障模拟与排除装置 |
上海茂育 |
套 |
1 |
|
28 |
设备教师手册 |
上海茂育 |
套 |
1 |
|
29 |
设备合格证、保修卡 |
上海茂育 |
套 |
1 |
友情提示：
1、设备验收：各采购单位收货时请检查汽车发动机及自动空调实训台的货品外观，核实汽车发动机及自动空调实训台的数量及配件，拒收处于受损状态的汽车发动机及自动空调实训台；
2、设备质保：茂育将为各采购单位提供汽车发动机及自动空调实训台产品说明书内的质保条件和质保期，在质保范围内提供对汽车发动机及自动空调实训台的免费维修，超出条件承诺时提供对实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致的汽车发动机及自动空调实训台选型错误或购买数量错误，造成汽车发动机及自动空调实训台的退换货要求，将不被接受；
4、设备货期：汽车发动机及自动空调实训台的发货期为参考值，如您需要了解汽车发动机及自动空调实训台的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对汽车发动机及自动空调实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车发动机及自动空调实训台的技术咨询。
